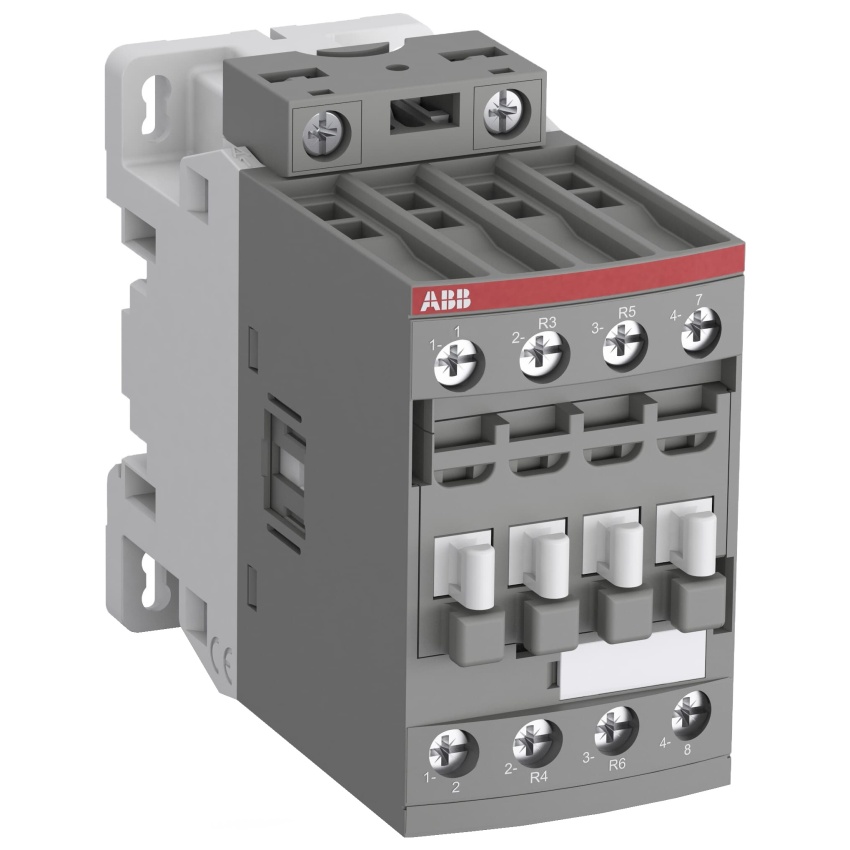

ABB STYKAČ AF26-22-00-13 1SBL237501R1300

AF26-22-00-13 je 4pólový stykač ABB s šroubovými svorkami pro motory do 11 kW při 400 V AC... Zobrazit více

Výrobce: ABB

Kód produktu: 82392415 Zkopírováno

Kód dodavatele: 1SBL237501R1300 Zkopírováno

EAN: 3471523116436 Zkopírováno

Jmenovitý provozní proud Ie při AC-3, 400 V: 22 A

Jmenovitý provozní výkon při AC-3, 400 V: 11 kW

Druh napětí pro ovládání: AC/DC

Počet pomocných rozpínacích kontaktů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
AF26-22-00-13 je 4pólový stykač ABB s šroubovými svorkami pro motory do 11 kW při 400 V AC a spínání proudů až 45 A. Disponuje širokým rozsahem řídicího napětí a vestavěnou ochranou proti přepětí.

Stykač AF26-22-00-13 od ABB je určen pro spínání motorů do 11 kW při 400 V AC (AC-3) a výkonových obvodů do 45 A (AC-1). Díky technologii AF umožňuje široký rozsah řídicího napětí 100-250 V AC/DC, což zajišťuje spolehlivý provoz i při nestabilních sítích a snižuje spotřebu energie v rozváděči. Vestavěná ochrana proti přepětí poskytuje kompaktní a bezpečné řešení. Stykač má blokový design a lze jej rozšířit o pomocné kontaktní bloky a další příslušenství.

Klíčové vlastnosti

  • 4pólový stykač s šroubovými svorkami
  • Spínání motorů do 11 kW při 400 V AC (AC-3)
  • Spínání proudů až 45 A (AC-1)
  • Široký rozsah řídicího napětí 100-250 V AC/DC
  • Vestavěná ochrana proti přepětí
  • Modulární blokový design s možností rozšíření
Název parametru Hodnota
Jmenovitý provozní proud Ie při AC-3, 400 V 22 A
Jmenovitý provozní výkon při AC-3, 400 V 11 kW
Druh napětí pro ovládání AC/DC
Počet pomocných rozpínacích kontaktů 0
Jmenovité řídicí napájecí napětí Us DC 100 - 250 V
Počet hlavních rozpojovacích kontaktů 2
Vhodné pro řadovou montáž Ne
Jmenovité řídicí napájecí napětí Us AC 50 Hz 100 - 250 V
Jmenovitý provozní proud Ie při AC-1, 400 V 45 A
Počet pomocných spínacích kontaktů 0
Jmenovité řídicí napájecí napětí Us AC 60 Hz 100 - 250 V
Počet hlavních spínacích kontaktů 2
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Všechny parametry
Název parametru Hodnota
Jmenovitý provozní proud Ie při AC-3, 400 V 22 A
Jmenovitý provozní výkon při AC-3, 400 V 11 kW
Druh napětí pro ovládání AC/DC
Počet pomocných rozpínacích kontaktů 0
Jmenovité řídicí napájecí napětí Us DC 100 - 250 V
Počet hlavních rozpojovacích kontaktů 2
Vhodné pro řadovou montáž Ne
Jmenovité řídicí napájecí napětí Us AC 50 Hz 100 - 250 V
Jmenovitý provozní proud Ie při AC-1, 400 V 45 A
Počet pomocných spínacích kontaktů 0
Jmenovité řídicí napájecí napětí Us AC 60 Hz 100 - 250 V
Počet hlavních spínacích kontaktů 2
Druh el. připojení hlavního proudového obvodu Šroubová svorka
