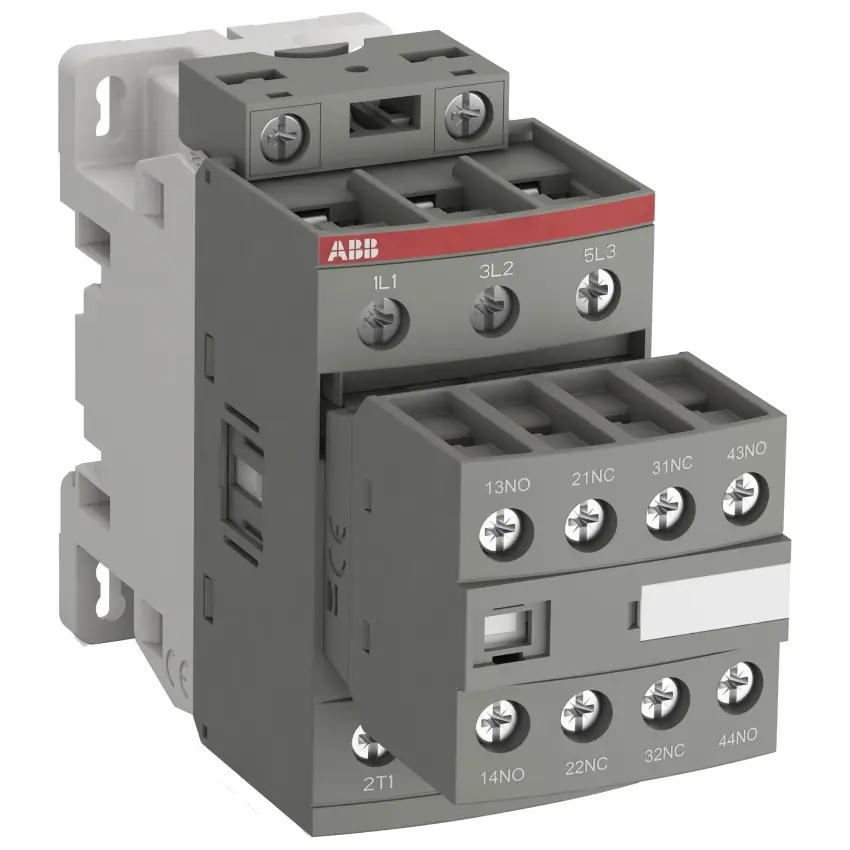

ABB STYKAČ AF26-30-22-13 100-250V50/60HZ - DC

AF26-30-22-13 je 3pólový stykač ABB s předmontovanými pomocnými kontakty a šroubovacími sv... Zobrazit více

Výrobce: ABB

Kód produktu: 82384224 Zkopírováno

Kód dodavatele: 1SBL237001R1322 Zkopírováno

EAN: 3471523111134 Zkopírováno

Vhodné pro řadovou montáž: Ne

Jmenovitý provozní výkon při AC-3, 400 V: 11 kW

Počet hlavních spínacích kontaktů: 3

Počet hlavních rozpojovacích kontaktů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
AF26-30-22-13 je 3pólový stykač ABB s předmontovanými pomocnými kontakty a šroubovacími svorkami, určený pro řízení motorů do 11 kW při 400 V AC a spínání výkonových obvodů do 45 A.

Stykač AF26-30-22-13 nabízí široký rozsah řídicích napětí od 100 do 250 V AC/DC, což umožňuje spolehlivý provoz i při kolísání napětí v síti. Integrovaná ochrana proti přepětí zajišťuje bezpečný provoz a kompaktní konstrukce usnadňuje instalaci. Díky modulárnímu designu lze stykač rozšířit o přídavné bloky pomocných kontaktů a další příslušenství pro zvýšení funkčnosti.

Klíčové vlastnosti

  • 3pólový stykač s předmontovanými pomocnými kontakty
  • Šroubovací svorky pro snadné připojení
  • Řízení motorů do 11 kW / 400 V AC (AC-3)
  • Spínání výkonových obvodů do 45 A (AC-1)
  • Široký rozsah řídicího napětí 100-250 V AC/DC
  • Integrovaná ochrana proti přepětí
Název parametru Hodnota
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 11 kW
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 2
Počet pomocných rozpínacích kontaktů 2
Jmenovitý provozní proud Ie při AC-3, 400 V 26 A
Jmenovitý provozní proud Ie při AC-1, 400 V 45 A
Jmenovité řídicí napájecí napětí Us AC 50 Hz 100 - 250 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 100 - 250 V
Jmenovité řídicí napájecí napětí Us DC 100 - 250 V
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Druh napětí pro ovládání AC/DC
