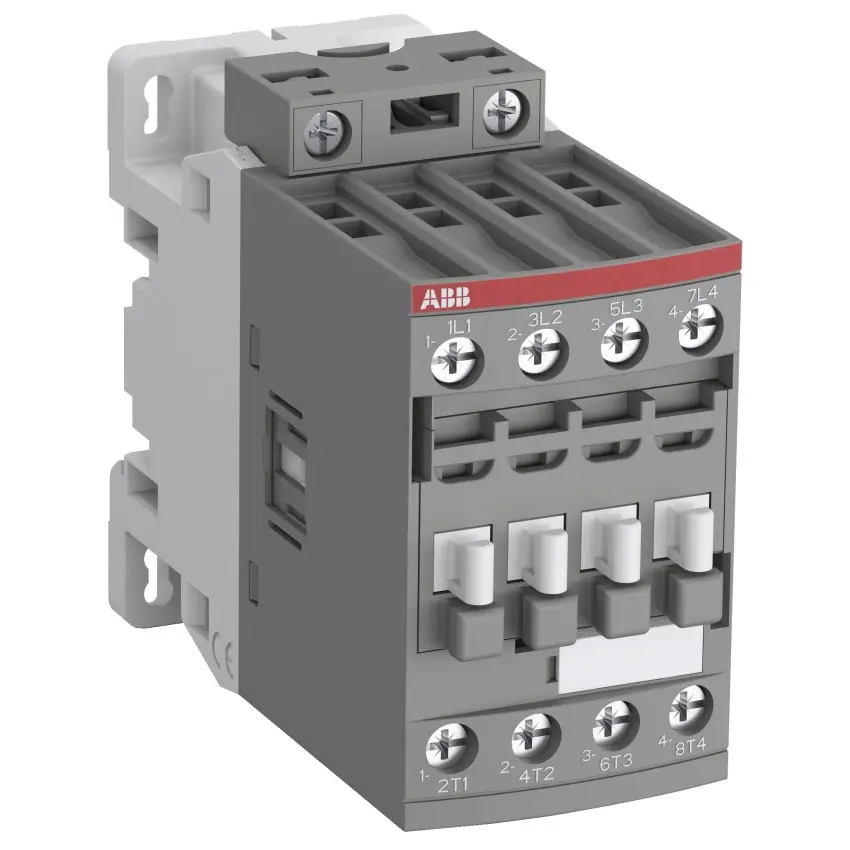

ABB STYKAČ AF26Z-40-00-21 24-60V50/60HZ 20-60VDC

4-pólový stykač AF26Z, ovládací napětí cívky AC/DC, snížená spotřeba. 4-pólové stykače AF2... Zobrazit více

Výrobce: ABB

Kód produktu: 81288245 Zkopírováno

Kód dodavatele: 1SBL236201R2100 Zkopírováno

EAN: 3471523116016 Zkopírováno

Vhodné pro řadovou montáž: Ne

Jmenovitý provozní výkon při AC-3, 400 V: 11 kW

Počet hlavních spínacích kontaktů: 4

Počet hlavních rozpojovacích kontaktů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
4-pólový stykač AF26Z, ovládací napětí cívky AC/DC, snížená spotřeba. 4-pólové stykače AF26Z se používají pro řízení neinduktivních nebo slabě induktivních zátěží (např. odporových pecí...) a obecně pro řízení výkonových obvodů do napětí 690 V AC a 440 V DC. Tyto stykače jsou blokového typu, se 4 hlavními póly. Odolný proti krátkodobým výpadkům a kolísání ovládacího napětí. Umožňuje přímé řízení z výstupu PLC >= 24 V DC 500 mA. Snížená spotřeba energie během přítahu a držení ve srovnání se stykači AF. Velmi přesný cyklus spínání a rozpínání. Snese krátkodobé přerušení a krátkodobé poklesy napětí (shoda s SEMI F47-0706). Zabudovaná ochrana proti přepětí. Přídavné bloky pomocných kontaktů pro čelní nebo boční montáž; široký rozsah příslušenství.
Název parametru Hodnota
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 11 kW
Počet hlavních spínacích kontaktů 4
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Jmenovitý provozní proud Ie při AC-3, 400 V 22 A
Jmenovitý provozní proud Ie při AC-1, 400 V 45 A
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 60 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 60 V
Jmenovité řídicí napájecí napětí Us DC 20 - 60 V
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Druh napětí pro ovládání AC/DC
Všechny parametry
Název parametru Hodnota
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 11 kW
Počet hlavních spínacích kontaktů 4
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Jmenovitý provozní proud Ie při AC-3, 400 V 22 A
Jmenovitý provozní proud Ie při AC-1, 400 V 45 A
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 60 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 60 V
Jmenovité řídicí napájecí napětí Us DC 20 - 60 V
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Druh napětí pro ovládání AC/DC
