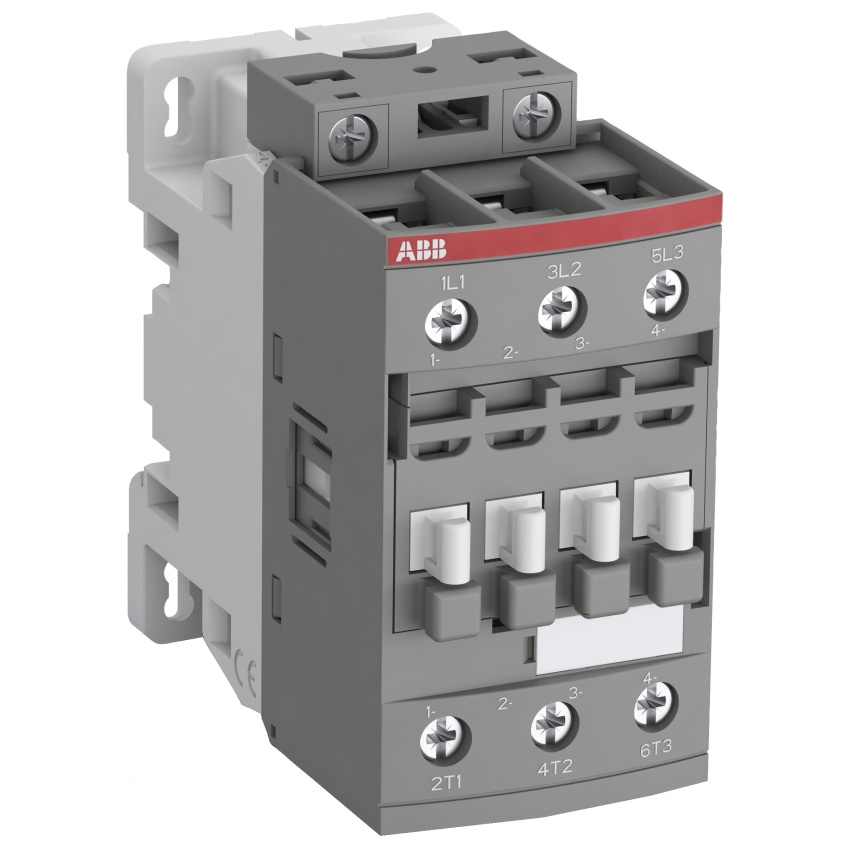

ABB STYKAČ AF38Z-30-00-21 38A/AC3 24-60V50/60HZ 20-60VDC
Výrobce: ABB
Kód produktu: 81494482 Zkopírováno
Kód dodavatele: 1SBL296001R2100 Zkopírováno
EAN: 3471523114715 Zkopírováno
Vhodné pro řadovou montáž: Ne
Jmenovitý provozní výkon při AC-3, 400 V: 18.5 kW
Počet hlavních spínacích kontaktů: 3
Počet hlavních rozpojovacích kontaktů: 0
Na objednání obvykle do 7 dnů
K vyzvednutí na pobočkách obvykle do 7 dnů
Dostupnost na pobočkách
| Pobočka | Dostupnost |
|---|---|
| Brno - Kšírova (centrála) | Na objednání obvykle do 7 dnů |
| Brno - Řečkovice | Na objednání obvykle do 7 dnů |
| Blansko | Na objednání obvykle do 7 dnů |
| Bystřice nad Pernštejnem | Na objednání obvykle do 7 dnů |
| Čáslav | Na objednání obvykle do 7 dnů |
| Česká Třebová | Na objednání obvykle do 7 dnů |
| Hradec Králové | Na objednání obvykle do 7 dnů |
| Hustopeče | Na objednání obvykle do 7 dnů |
| Chotěboř | Na objednání obvykle do 7 dnů |
| Jevíčko | Na objednání obvykle do 7 dnů |
| Kladno | Na objednání obvykle do 7 dnů |
| Kroměříž | Na objednání obvykle do 7 dnů |
| Liberec | Na objednání obvykle do 7 dnů |
| Pardubice | Na objednání obvykle do 7 dnů |
| Praha 13 - Stodůlky | Na objednání obvykle do 7 dnů |
| Praha 4 - Spořilov | Na objednání obvykle do 7 dnů |
| Praha 9 - Horní Počernice | Na objednání obvykle do 7 dnů |
| Prostějov | Na objednání obvykle do 7 dnů |
| Rychnov nad Kněžnou | Na objednání obvykle do 7 dnů |
| Sokolov | Na objednání obvykle do 7 dnů |
| Svitavy | Na objednání obvykle do 7 dnů |
| Šenov u Nového Jičína | Na objednání obvykle do 7 dnů |
| Tišnov | Na objednání obvykle do 7 dnů |
| Trutnov | Na objednání obvykle do 7 dnů |
| Třebíč | Na objednání obvykle do 7 dnů |
| Uherské Hradiště | Na objednání obvykle do 7 dnů |
| Uherské Hradiště - Jaktáře | Na objednání obvykle do 7 dnů |
| Velké Meziříčí | Na objednání obvykle do 7 dnů |
| Vysoké Mýto | Na objednání obvykle do 7 dnů |
| Zábřeh | Na objednání obvykle do 7 dnů |
| Zastávka u Brna | Na objednání obvykle do 7 dnů |
| Zlín | Na objednání obvykle do 7 dnů |
| Žďár nad Sázavou | Na objednání obvykle do 7 dnů |
Cenu a nákup zobrazíme po přihlášení
Ceny na ELKOV jsou individuální podle vaší smlouvy. Přihlaste se a uvidíte svou cenu i možnost objednání.
Stykače AF09Z ... AF38Z se používají pro ovládání výkonových obvodů do napětí 690 V AC a 220 V DC. Své hlavní použití nachází u trojfázových motorů a při spínání neinduktivních a slabě induktivních zátěží.
Ovládací obvod: Stykače jsou osazeny elektronickou cívkou. Jsou odolné proti krátkodobým výpadkům a kolísání ovládacího napětí. Umožňuje přímé řízení z výstupu PLC >= 24 V DC 500 mA. Snížená spotřeba energie během přítahu a držení ve srovnání se stykači AF. Velmi přesný cyklus spínání a rozpínání. Snese krátkodobé přerušení a krátkodobé poklesy napětí (shoda s SEMI F47-0706). Zabudovaná ochrana proti přepětí. Přídavné bloky pomocných kontaktů pro čelní nebo boční montáž.
| Název parametru | Hodnota |
|---|---|
| Vhodné pro řadovou montáž | Ne |
| Jmenovitý provozní výkon při AC-3, 400 V | 18.5 kW |
| Počet hlavních spínacích kontaktů | 3 |
| Počet hlavních rozpojovacích kontaktů | 0 |
| Počet pomocných spínacích kontaktů | 0 |
| Počet pomocných rozpínacích kontaktů | 0 |
| Jmenovitý provozní proud Ie při AC-3, 400 V | 38 A |
| Jmenovitý provozní proud Ie při AC-1, 400 V | 50 A |
| Jmenovité řídicí napájecí napětí Us AC 50 Hz | 24 - 60 V |
| Jmenovité řídicí napájecí napětí Us AC 60 Hz | 24 - 60 V |
| Jmenovité řídicí napájecí napětí Us DC | 20 - 60 V |
| Druh el. připojení hlavního proudového obvodu | Šroubová svorka |
| Druh napětí pro ovládání | AC/DC |
| Název parametru | Hodnota |
|---|---|
| Vhodné pro řadovou montáž | Ne |
| Jmenovitý provozní výkon při AC-3, 400 V | 18.5 kW |
| Počet hlavních spínacích kontaktů | 3 |
| Počet hlavních rozpojovacích kontaktů | 0 |
| Počet pomocných spínacích kontaktů | 0 |
| Počet pomocných rozpínacích kontaktů | 0 |
| Jmenovitý provozní proud Ie při AC-3, 400 V | 38 A |
| Jmenovitý provozní proud Ie při AC-1, 400 V | 50 A |
| Jmenovité řídicí napájecí napětí Us AC 50 Hz | 24 - 60 V |
| Jmenovité řídicí napájecí napětí Us AC 60 Hz | 24 - 60 V |
| Jmenovité řídicí napájecí napětí Us DC | 20 - 60 V |
| Druh el. připojení hlavního proudového obvodu | Šroubová svorka |
| Druh napětí pro ovládání | AC/DC |
