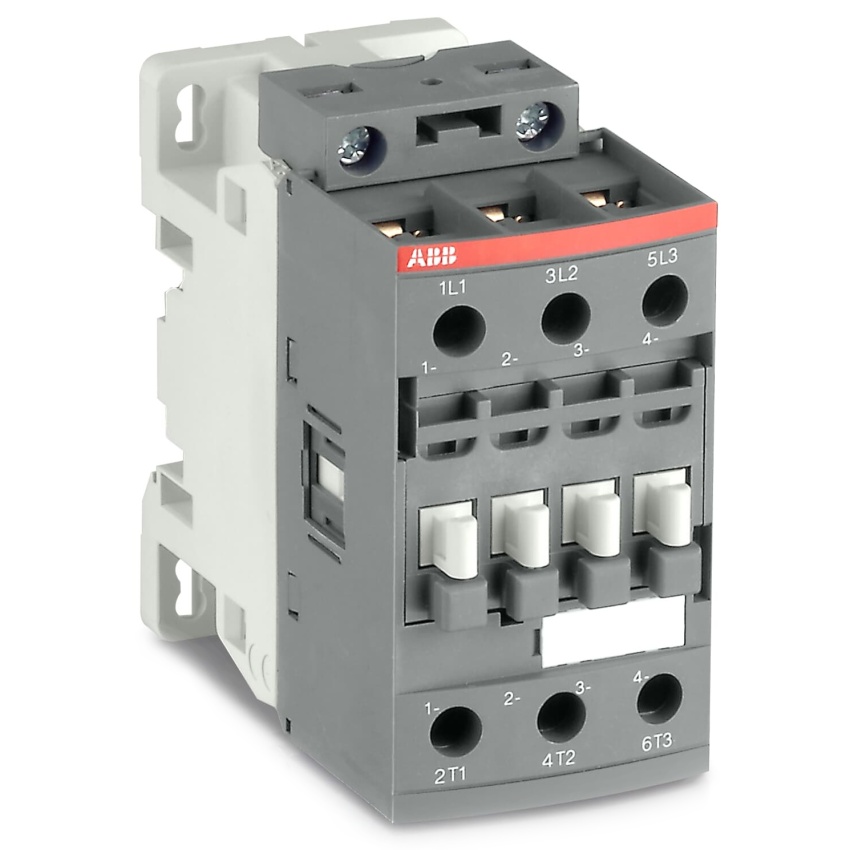

ABB STYKAČ AF38ZB-30-00-21 24-60V 50/60HZ 20-60VDC

AF38ZB-30-00-21 je 3pólový stykač ABB s šroubovými svorkami pro ovládání motorů do 18,5 kW... Zobrazit více

Výrobce: ABB

Kód produktu: 81792867 Zkopírováno

Kód dodavatele: 1SBL296061R2100 Zkopírováno

EAN: 3471523124318 Zkopírováno

Vhodné pro řadovou montáž: Ne

Jmenovitý provozní výkon při AC-3, 400 V: 18.5 kW

Počet hlavních spínacích kontaktů: 3

Počet hlavních rozpojovacích kontaktů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
AF38ZB-30-00-21 je 3pólový stykač ABB s šroubovými svorkami pro ovládání motorů do 18,5 kW při 400 V AC a spínání obvodů do 50 A. Disponuje širokým rozsahem řídicích napětí a integrovanou ochranou proti přepětí.

Stykač AF38ZB-30-00-21 od ABB je určen pro spínání motorů až do výkonu 18,5 kW při 400 V AC (AC-3) nebo 25 hp při 480 V UL. Má třípólovou konstrukci s šroubovými svorkami a zvládá spínání obvodů do 50 A (AC-1). Díky technologii AF nabízí široký rozsah řídicích napětí od 24 do 60 V AC a 20 až 60 V DC, což umožňuje spolehlivý provoz i při nestabilních napětích. Součástí je také integrovaná ochrana proti přepětí a modulární design umožňující rozšíření o pomocné kontakty a další příslušenství.

Klíčové vlastnosti

  • 3pólový stykač s šroubovými svorkami
  • Ovládání motorů do 18,5 kW / 400 V AC (AC-3)
  • Spínání obvodů do 50 A (AC-1)
  • Široký rozsah řídicích napětí 24-60 V AC / 20-60 V DC
  • Integrovaná ochrana proti přepětí
  • Modulární design s možností rozšíření pomocí pomocných kontaktů
Název parametru Hodnota
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 18.5 kW
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Jmenovitý provozní proud Ie při AC-3, 400 V 38 A
Jmenovitý provozní proud Ie při AC-1, 400 V 50 A
Jmenovité řídicí napájecí napětí Us DC 20 - 60 V
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Druh napětí pro ovládání AC/DC
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 60 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 60 V
