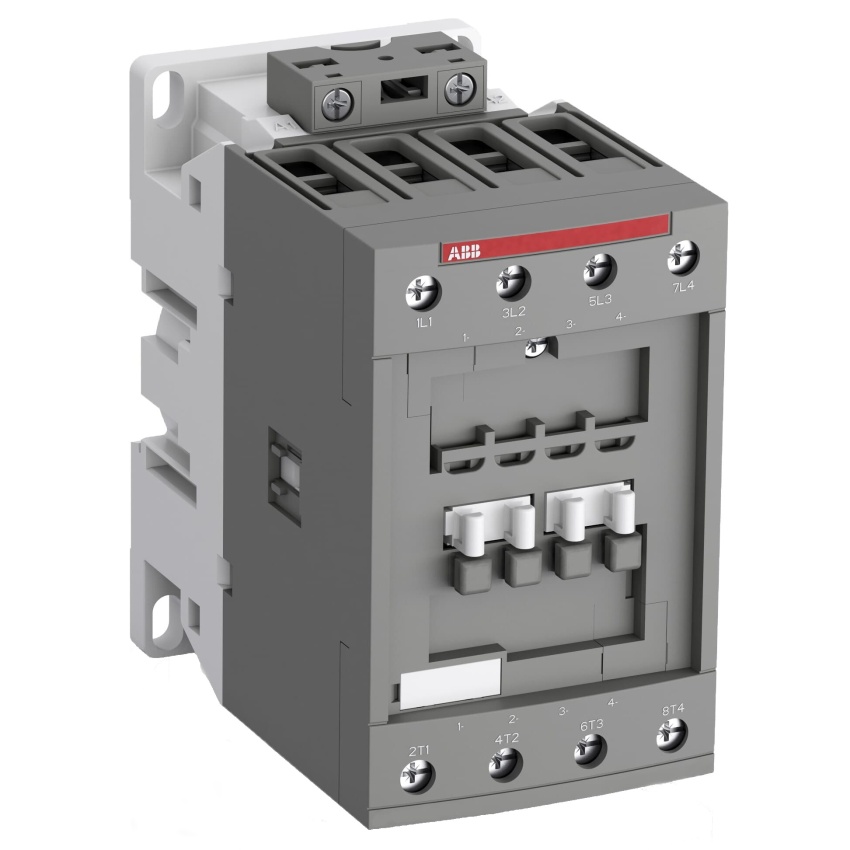

ABB STYKAČ AF40-40-00-11 24-6 1SBL347201R1100

AF40-40-00-11 je 4pólový stykač ABB s šroubovými svorkami pro motory do 18,5 kW při 400 V ... Zobrazit více

Výrobce: ABB

Kód produktu: 82290788 Zkopírováno

Kód dodavatele: 1SBL347201R1100 Zkopírováno

EAN: 3471523133518 Zkopírováno

Vhodné pro řadovou montáž: Ne

Jmenovitý provozní výkon při AC-3, 400 V: 18.5 kW

Počet hlavních spínacích kontaktů: 4

Počet hlavních rozpojovacích kontaktů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
AF40-40-00-11 je 4pólový stykač ABB s šroubovými svorkami pro motory do 18,5 kW při 400 V AC a spínání proudů až 70 A. Disponuje širokým rozsahem řídicích napětí a integrovanou ochranou proti přepětí.

Stykač AF40-40-00-11 od ABB je určen pro spínání motorů do 18,5 kW při 400 V AC (AC-3) a pro spínání výkonových obvodů až do 70 A (AC-1). Díky technologii AF nabízí široký rozsah řídicího napětí od 24 do 60 V střídavých a 20 až 60 V stejnosměrných, což umožňuje spolehlivý provoz i při nestabilních napětích. Vestavěná ochrana proti přepětí zajišťuje kompaktní a bezpečné řešení, přičemž modulární konstrukce umožňuje snadné rozšíření o pomocné kontakty a další příslušenství.

Klíčové vlastnosti

  • 4pólový stykač s šroubovými svorkami
  • Spínání motorů do 18,5 kW při 400 V AC (AC-3)
  • Spínání proudů až 70 A (AC-1)
  • Široký rozsah řídicího napětí 24-60 V AC a 20-60 V DC
  • Vestavěná ochrana proti přepětí
  • Modulární konstrukce s možností rozšíření pomocí pomocných kontaktů
Název parametru Hodnota
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 18.5 kW
Počet hlavních spínacích kontaktů 4
Počet hlavních rozpojovacích kontaktů 0
Jmenovitý provozní proud Ie při AC-3, 400 V 40 A
Jmenovitý provozní proud Ie při AC-1, 400 V 70 A
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Druh napětí pro ovládání AC/DC
Počet pomocných rozpínacích kontaktů 0
Jmenovité řídicí napájecí napětí Us DC 20 - 60 V
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 60 V
Počet pomocných spínacích kontaktů 0
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 60 V
Všechny parametry
