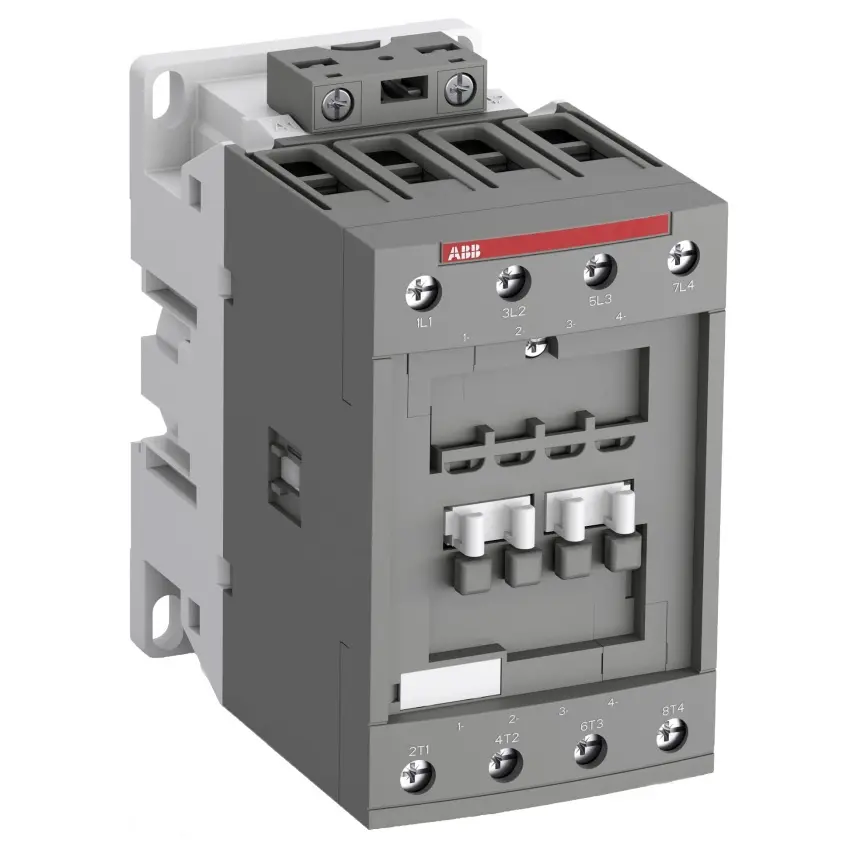

ABB STYKAČ AF40-40-00-13 100-250V50/60HZ-DC 1SBL347201R1300

AF40-40-00-13 je 4pólový stykač ABB s šroubovými svorkami pro motory do 18,5 kW při 400 V ... Zobrazit více

Výrobce: ABB

Kód produktu: 81784246 Zkopírováno

Kód dodavatele: 1SBL347201R1300 Zkopírováno

EAN: 3471523133532 Zkopírováno

Vhodné pro řadovou montáž: Ne

Jmenovitý provozní výkon při AC-3, 400 V: 18.5 kW

Počet hlavních spínacích kontaktů: 4

Počet hlavních rozpojovacích kontaktů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
AF40-40-00-13 je 4pólový stykač ABB s šroubovými svorkami pro motory do 18,5 kW při 400 V AC a spínání proudů až 70 A. Disponuje širokým rozsahem řídicího napětí a vestavěnou ochranou proti přepětí.

Stykač AF40-40-00-13 od ABB je určen pro spínání motorů do výkonu 18,5 kW při 400 V AC (AC-3) a proudů až 70 A (AC-1). Díky technologii AF nabízí široký rozsah řídicího napětí 100-250 V AC/DC, což umožňuje spolehlivý provoz i při nestabilních napětích. Vestavěná ochrana proti přepětí zajišťuje kompaktní a bezpečné řešení pro průmyslové aplikace. Konstrukce typu blok umožňuje snadné rozšíření pomocí pomocných kontaktů a dalších příslušenství.

Klíčové vlastnosti

  • 4pólový stykač s šroubovými svorkami
  • Spínání motorů do 18,5 kW při 400 V AC (AC-3)
  • Spínání proudů až 70 A (AC-1)
  • Široký rozsah řídicího napětí 100-250 V AC/DC
  • Vestavěná ochrana proti přepětí
  • Modulární konstrukce s možností rozšíření
Název parametru Hodnota
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 18.5 kW
Počet hlavních spínacích kontaktů 4
Počet hlavních rozpojovacích kontaktů 0
Jmenovitý provozní proud Ie při AC-3, 400 V 40 A
Jmenovitý provozní proud Ie při AC-1, 400 V 70 A
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Druh napětí pro ovládání AC/DC
Počet pomocných rozpínacích kontaktů 0
Jmenovité řídicí napájecí napětí Us DC 100 - 250 V
Jmenovité řídicí napájecí napětí Us AC 50 Hz 100 - 250 V
Počet pomocných spínacích kontaktů 0
Jmenovité řídicí napájecí napětí Us AC 60 Hz 100 - 250 V
