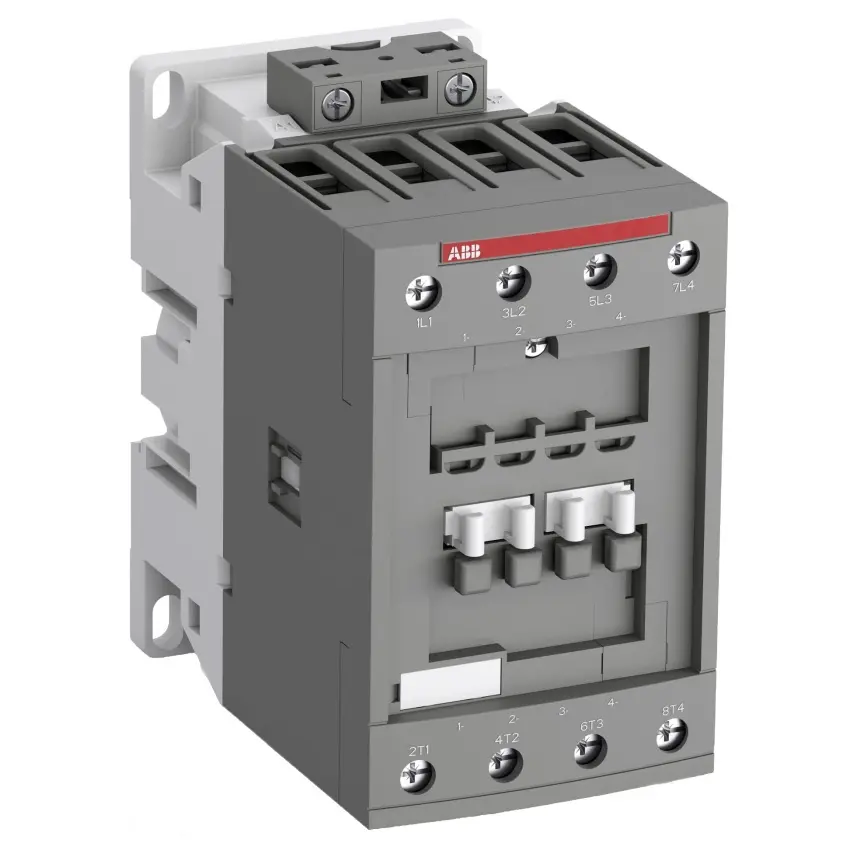

ABB STYKAČ AF52-40-00-13 100-250V50/60HZ-DC 1SBL367201R1300

AF52-40-00-13 je 4pólový stykač ABB s šroubovými svorkami pro motory do 22 kW při 400 V AC... Zobrazit více

Výrobce: ABB

Kód produktu: 81694874 Zkopírováno

Kód dodavatele: 1SBL367201R1300 Zkopírováno

EAN: 3471523133631 Zkopírováno

Vhodné pro řadovou montáž: Ne

Jmenovitý provozní výkon při AC-3, 400 V: 22 kW

Počet hlavních spínacích kontaktů: 4

Počet hlavních rozpojovacích kontaktů: 0

Na objednání obvykle do 5 dnů

K vyzvednutí na pobočkách obvykle do 5 dnů

Popis Parametry
AF52-40-00-13 je 4pólový stykač ABB s šroubovými svorkami pro motory do 22 kW při 400 V AC a spínání proudů až 100 A. Disponuje širokým rozsahem řídicího napětí a vestavěnou ochranou proti přepětí.

Stykač AF52-40-00-13 od ABB je určen pro spínání motorů až do výkonu 22 kW při 400 V AC (AC-3) a pro spínání silových obvodů s proudem až 100 A (AC-1). Díky technologii AF nabízí široký rozsah řídicího napětí 100-250 V AC/DC, což umožňuje spolehlivý provoz i při velkých výkyvech napětí a snižuje spotřebu energie v rozváděči. Vestavěná ochrana proti přepětí zajišťuje kompaktní a bezpečné řešení. Stykač má blokový design a lze jej rozšířit o pomocné kontaktní bloky a další příslušenství.

Klíčové vlastnosti

  • 4pólový stykač s šroubovými svorkami
  • Spínání motorů do 22 kW při 400 V AC (AC-3)
  • Spínání proudů až 100 A (AC-1) nebo 80 A UL
  • Široký rozsah řídicího napětí 100-250 V AC/DC
  • Vestavěná ochrana proti přepětí
  • Možnost rozšíření pomocí pomocných kontaktů a příslušenství
Název parametru Hodnota
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 22 kW
Počet hlavních spínacích kontaktů 4
Počet hlavních rozpojovacích kontaktů 0
Jmenovitý provozní proud Ie při AC-3, 400 V 53 A
Jmenovitý provozní proud Ie při AC-1, 400 V 100 A
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Druh napětí pro ovládání AC/DC
Počet pomocných rozpínacích kontaktů 0
Jmenovité řídicí napájecí napětí Us DC 100 - 250 V
Jmenovité řídicí napájecí napětí Us AC 50 Hz 100 - 250 V
Počet pomocných spínacích kontaktů 0
Jmenovité řídicí napájecí napětí Us AC 60 Hz 100 - 250 V
Všechny parametry
Název parametru Hodnota
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 22 kW
Počet hlavních spínacích kontaktů 4
Počet hlavních rozpojovacích kontaktů 0
Jmenovitý provozní proud Ie při AC-3, 400 V 53 A
Jmenovitý provozní proud Ie při AC-1, 400 V 100 A
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Druh napětí pro ovládání AC/DC
Počet pomocných rozpínacích kontaktů 0
Jmenovité řídicí napájecí napětí Us DC 100 - 250 V
Jmenovité řídicí napájecí napětí Us AC 50 Hz 100 - 250 V
Počet pomocných spínacích kontaktů 0
Jmenovité řídicí napájecí napětí Us AC 60 Hz 100 - 250 V
