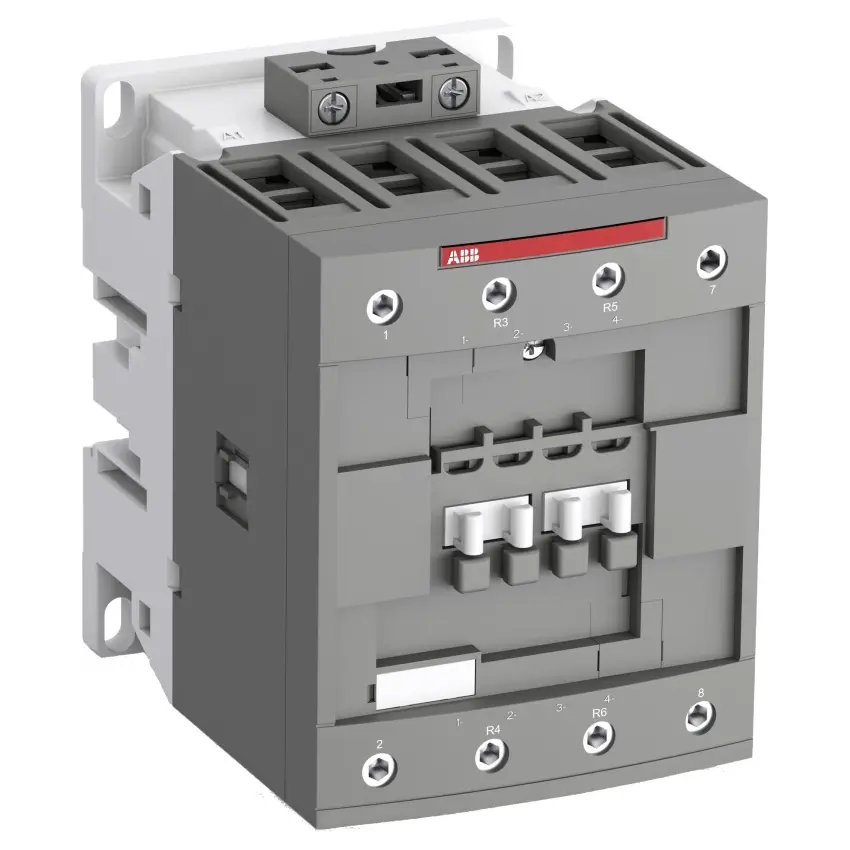

ABB STYKAČ AF80-22-00-12 48-130VAC/DC, 50/60Hz-DC CONTACTOR

AF80-22-00-12 je 4pólový stykač ABB s šroubovými svorkami pro motory do 37 kW při 400 V AC... Zobrazit více

Výrobce: ABB

Kód produktu: 81749036 Zkopírováno

Kód dodavatele: 1SBL397501R1200 Zkopírováno

EAN: 3471523133921 Zkopírováno

Vhodné pro řadovou montáž: Ne

Počet hlavních spínacích kontaktů: 2

Počet hlavních rozpojovacích kontaktů: 2

Jmenovitý provozní proud Ie při AC-3, 400 V: 80 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
AF80-22-00-12 je 4pólový stykač ABB s šroubovými svorkami pro motory do 37 kW při 400 V AC a spínání proudů až 125 A. Disponuje širokým rozsahem řídicích napětí a integrovanou ochranou proti přepětí.

Stykač AF80-22-00-12 od ABB je určen pro spínání motorů až do výkonu 37 kW při 400 V AC (AC-3) a pro spínání výkonových obvodů do 125 A (AC-1). Díky technologii AF nabízí široký rozsah řídicích napětí od 48 do 130 V AC/DC, což umožňuje spolehlivý provoz i při velkých výkyvech napětí a snižuje spotřebu energie v rozváděči. Vestavěná ochrana proti přepětí zajišťuje kompaktní a bezpečné řešení. Stykač má blokovou konstrukci a lze jej rozšířit o přídavné pomocné kontakty a další příslušenství.

Klíčové vlastnosti

  • 4pólový stykač s šroubovými svorkami
  • Spínání motorů do 37 kW při 400 V AC (AC-3)
  • Spínání proudů až 125 A (AC-1)
  • Široký rozsah řídicích napětí 48-130 V AC/DC
  • Vestavěná ochrana proti přepětí
  • Modulární konstrukce s možností rozšíření
Název parametru Hodnota
Vhodné pro řadovou montáž Ne
Počet hlavních spínacích kontaktů 2
Počet hlavních rozpojovacích kontaktů 2
Jmenovitý provozní proud Ie při AC-3, 400 V 80 A
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Jmenovitý provozní výkon při AC-3, 400 V 37 kW
Druh napětí pro ovládání AC/DC
Počet pomocných rozpínacích kontaktů 0
Jmenovité řídicí napájecí napětí Us DC 48 - 130 V
Jmenovité řídicí napájecí napětí Us AC 50 Hz 48 - 130 V
Jmenovitý provozní proud Ie při AC-1, 400 V 125 A
Počet pomocných spínacích kontaktů 0
Jmenovité řídicí napájecí napětí Us AC 60 Hz 48 - 130 V
Všechny parametry
Název parametru Hodnota
Vhodné pro řadovou montáž Ne
Počet hlavních spínacích kontaktů 2
Počet hlavních rozpojovacích kontaktů 2
Jmenovitý provozní proud Ie při AC-3, 400 V 80 A
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Jmenovitý provozní výkon při AC-3, 400 V 37 kW
Druh napětí pro ovládání AC/DC
Počet pomocných rozpínacích kontaktů 0
Jmenovité řídicí napájecí napětí Us DC 48 - 130 V
Jmenovité řídicí napájecí napětí Us AC 50 Hz 48 - 130 V
Jmenovitý provozní proud Ie při AC-1, 400 V 125 A
Počet pomocných spínacích kontaktů 0
Jmenovité řídicí napájecí napětí Us AC 60 Hz 48 - 130 V
