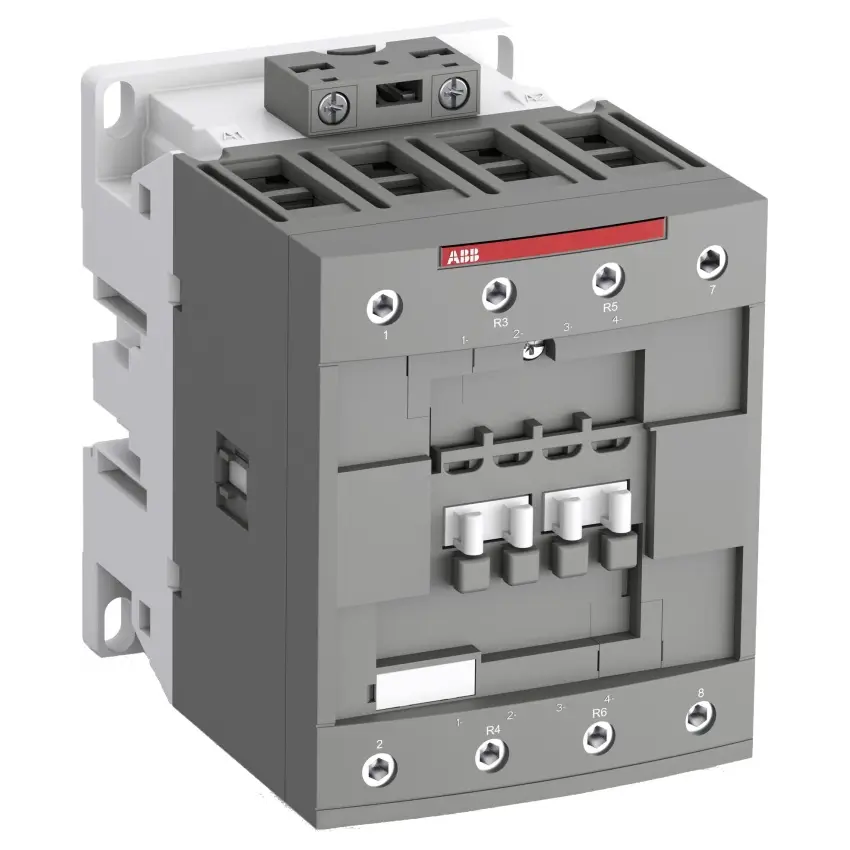

ABB STYKAČ AF80-22-00-13 100-250V50/60HZ, DC, 1SBL397501R1300

AF80-22-00-13 je 4pólový stykač ABB s šroubovými svorkami pro motory do 37 kW při 400 V AC... Zobrazit více

Výrobce: ABB

Kód produktu: 82399993 Zkopírováno

Kód dodavatele: 1SBL397501R1300 Zkopírováno

EAN: 3471523133938 Zkopírováno

Jmenovitý provozní proud Ie při AC-3, 400 V: 80 A

Jmenovitý provozní výkon při AC-3, 400 V: 37 kW

Druh napětí pro ovládání: AC/DC

Počet pomocných rozpínacích kontaktů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
AF80-22-00-13 je 4pólový stykač ABB s šroubovými svorkami pro motory do 37 kW při 400 V AC a spínání proudů až 125 A. Disponuje širokým rozsahem řídicích napětí a vestavěnou ochranou proti přepětí.

Stykač AF80-22-00-13 od ABB je určen pro spínání motorů až do výkonu 37 kW při 400 V AC (AC-3) a pro spínání výkonových obvodů s proudem až 125 A (AC-1). Díky technologii AF nabízí široký rozsah řídicích napětí od 100 do 250 V AC/DC, což umožňuje spolehlivý provoz i při nestabilních napětích. Vestavěná ochrana proti přepětí zajišťuje bezpečný provoz a kompaktní konstrukce umožňuje snadné rozšíření o pomocné kontaktní bloky a další příslušenství.

Klíčové vlastnosti

  • 4pólový stykač s šroubovými svorkami
  • Spínání motorů do 37 kW při 400 V AC (AC-3)
  • Spínání proudů až 125 A (AC-1)
  • Široký rozsah řídicích napětí 100-250 V AC/DC
  • Vestavěná ochrana proti přepětí
  • Modulární konstrukce s možností rozšíření
Název parametru Hodnota
Jmenovitý provozní proud Ie při AC-3, 400 V 80 A
Jmenovitý provozní výkon při AC-3, 400 V 37 kW
Druh napětí pro ovládání AC/DC
Počet pomocných rozpínacích kontaktů 0
Jmenovité řídicí napájecí napětí Us DC 100 - 250 V
Počet hlavních rozpojovacích kontaktů 2
Vhodné pro řadovou montáž Ne
Jmenovité řídicí napájecí napětí Us AC 50 Hz 100 - 250 V
Jmenovitý provozní proud Ie při AC-1, 400 V 125 A
Počet pomocných spínacích kontaktů 0
Jmenovité řídicí napájecí napětí Us AC 60 Hz 100 - 250 V
Počet hlavních spínacích kontaktů 2
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Všechny parametry
Název parametru Hodnota
Jmenovitý provozní proud Ie při AC-3, 400 V 80 A
Jmenovitý provozní výkon při AC-3, 400 V 37 kW
Druh napětí pro ovládání AC/DC
Počet pomocných rozpínacích kontaktů 0
Jmenovité řídicí napájecí napětí Us DC 100 - 250 V
Počet hlavních rozpojovacích kontaktů 2
Vhodné pro řadovou montáž Ne
Jmenovité řídicí napájecí napětí Us AC 50 Hz 100 - 250 V
Jmenovitý provozní proud Ie při AC-1, 400 V 125 A
Počet pomocných spínacích kontaktů 0
Jmenovité řídicí napájecí napětí Us AC 60 Hz 100 - 250 V
Počet hlavních spínacích kontaktů 2
Druh el. připojení hlavního proudového obvodu Šroubová svorka
