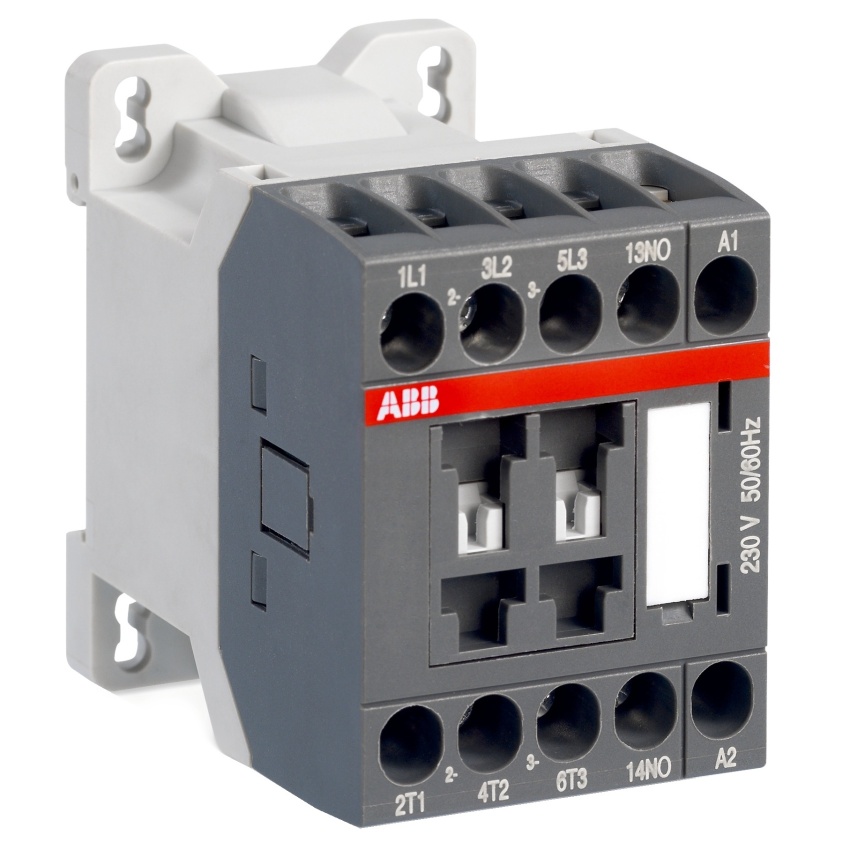

ABB STYKAČ AS09-30-10-26 230V50/60HZ, 1SBL101001R2610

Stykač ABB AS09-30-10-26 pro ovládání třífázových motorů a výkonových obvodů do 690 V AC n... Zobrazit více

Výrobce: ABB

Kód produktu: 82685620 Zkopírováno

Kód dodavatele: 1SBL101001R2610 Zkopírováno

EAN: 3471523032262 Zkopírováno

Jmenovitý provozní proud Ie při AC-3, 400 V: 9 A

Jmenovitý provozní výkon při AC-3, 400 V: 4 kW

Druh napětí pro ovládání: AC

Počet pomocných rozpínacích kontaktů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Stykač ABB AS09-30-10-26 pro ovládání třífázových motorů a výkonových obvodů do 690 V AC nebo 220 V DC s 3 hlavními póly a vestavěným pomocným kontaktem.

Stykače série AS09 jsou určeny pro řízení třífázových motorů a výkonových obvodů s napětím až 690 V AC nebo 220 V DC. Model AS09-30-10-26 disponuje třemi hlavními póly a jedním vestavěným pomocným kontaktem, přičemž je možné připojit další mechanicky spojené pomocné kontakty. Ovládání probíhá střídavým proudem pomocí laminovaného magnetického obvodu. K dispozici je široká škála příslušenství pro rozšíření funkcí stykače.

Klíčové vlastnosti

  • 3 hlavní póly
  • 1 vestavěný pomocný kontakt
  • Ovládání AC s laminovaným magnetickým obvodem
  • Možnost připojení přídavných mechanicky spojených pomocných kontaktů
  • Určeno pro třífázové motory a výkonové obvody do 690 V AC / 220 V DC
Název parametru Hodnota
Jmenovitý provozní proud Ie při AC-3, 400 V 9 A
Jmenovitý provozní výkon při AC-3, 400 V 4 kW
Druh napětí pro ovládání AC
Počet pomocných rozpínacích kontaktů 0
Počet hlavních rozpojovacích kontaktů 0
Vhodné pro řadovou montáž Ne
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovitý provozní proud Ie při AC-1, 400 V 22 A
Počet pomocných spínacích kontaktů 1
Jmenovité řídicí napájecí napětí Us AC 60 Hz 230 - 230 V
Počet hlavních spínacích kontaktů 3
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Jmenovitý provozní výkon NEMA 5 kW
Všechny parametry
Název parametru Hodnota
Jmenovitý provozní proud Ie při AC-3, 400 V 9 A
Jmenovitý provozní výkon při AC-3, 400 V 4 kW
Druh napětí pro ovládání AC
Počet pomocných rozpínacích kontaktů 0
Počet hlavních rozpojovacích kontaktů 0
Vhodné pro řadovou montáž Ne
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovitý provozní proud Ie při AC-1, 400 V 22 A
Počet pomocných spínacích kontaktů 1
Jmenovité řídicí napájecí napětí Us AC 60 Hz 230 - 230 V
Počet hlavních spínacích kontaktů 3
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Jmenovitý provozní výkon NEMA 5 kW
