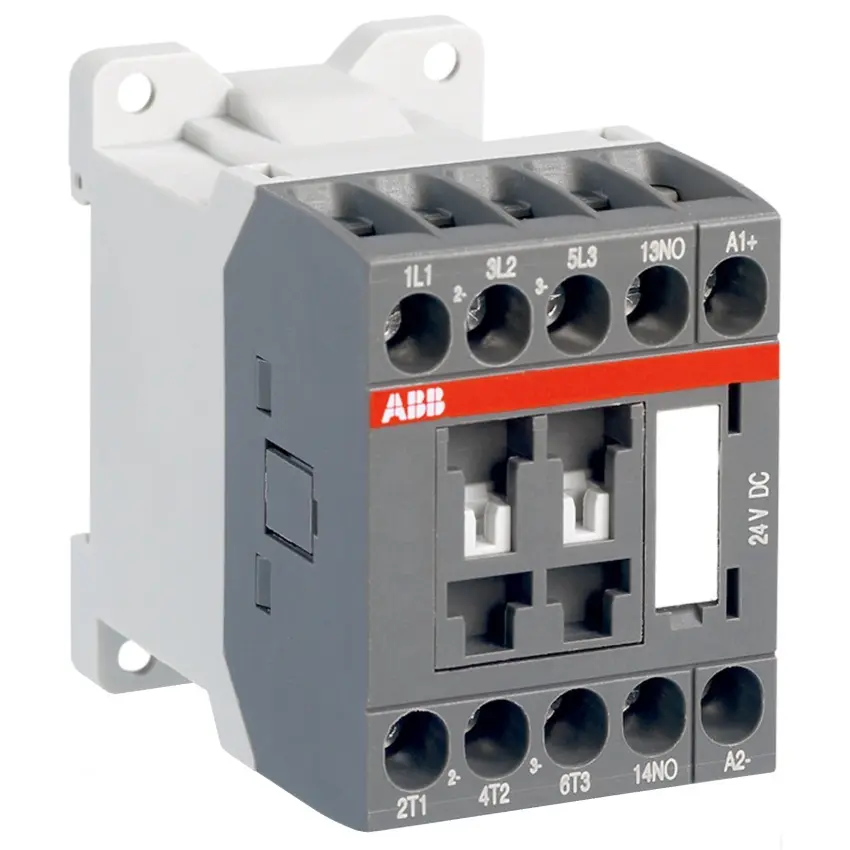

ABB STYKAČ ASL16-30-10-81 24VDC, 1SBL123001R8110

ASL16-30-10-81 je 3-pólový stykač ABB určený pro řízení 3-fázových motorů a výkonových obv... Zobrazit více

Výrobce: ABB

Kód produktu: 82396192 Zkopírováno

Kód dodavatele: 1SBL123001R8110 Zkopírováno

EAN: 3471523059610 Zkopírováno

Jmenovitý provozní proud Ie při AC-3, 400 V: 15.5 A

Jmenovitý provozní výkon při AC-3, 400 V: 7.5 kW

Druh napětí pro ovládání: DC

Počet pomocných rozpínacích kontaktů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
ASL16-30-10-81 je 3-pólový stykač ABB určený pro řízení 3-fázových motorů a výkonových obvodů do 690 V AC nebo 220 V DC. Disponuje 3 hlavními póly a jedním vestavěným pomocným kontaktem.

Stykače ASL16 jsou navrženy pro ovládání 3-fázových motorů a výkonových obvodů s napětím až 690 V AC nebo 220 V DC. Model ASL16-30-10-81 obsahuje 3 hlavní póly a jeden vestavěný pomocný kontakt, přičemž je možné připojit přední přídavné bloky pomocných kontaktů s mechanickým propojením. Ovládání probíhá pomocí DC cívky s pevným magnetickým obvodem, přičemž je nutné dodržet polaritu na svorkách cívky. Stykače jsou kompatibilní s přímým řízením výstupy PLC a nabízí širokou škálu příslušenství.

Klíčové vlastnosti

  • 3 hlavní póly a 1 vestavěný pomocný kontakt
  • Ovládání DC cívkou s pevnou magnetickou konstrukcí
  • Mechanicky propojené pomocné kontakty dle IEC 60947-5-1
  • Kompatibilní s přímým řízením PLC výstupy
  • Blokový design 1-stack 3-pólového stykače
  • Široká nabídka příslušenství
Název parametru Hodnota
Jmenovitý provozní proud Ie při AC-3, 400 V 15.5 A
Jmenovitý provozní výkon při AC-3, 400 V 7.5 kW
Druh napětí pro ovládání DC
Počet pomocných rozpínacích kontaktů 0
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Počet hlavních rozpojovacích kontaktů 0
Vhodné pro řadovou montáž Ne
Jmenovitý provozní proud Ie při AC-1, 400 V 24 A
Počet pomocných spínacích kontaktů 1
Počet hlavních spínacích kontaktů 3
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Jmenovitý provozní výkon NEMA 10 kW
