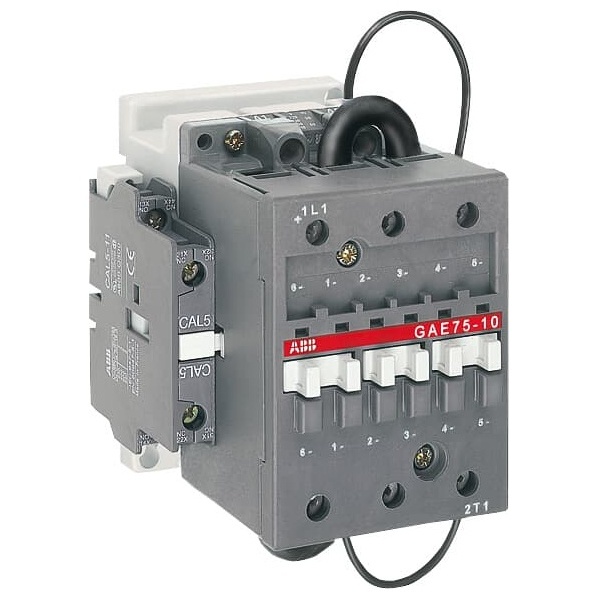

ABB STYKAČ GAE75-10-11 24VDC 1SBL419025R8111
Výrobce: ABB
Kód produktu: 82293285 Zkopírováno
Kód dodavatele: 1SBL419025R8111 Zkopírováno
EAN: 3471522113818 Zkopírováno
Jmenovité řídicí napájecí napětí Us DC: 24 - 24 V
Jmenovitý provozní proud Ie při DC-3 / DC-5 při 440 V: 85 A
Druh el. připojení hlavního proudového obvodu: Šroubová svorka
Vhodné pro řadovou montáž: Ne
Na objednání u dodavatele
K vyzvednutí na pobočkách na objednání
Dostupnost na pobočkách
| Pobočka | Dostupnost |
|---|---|
| Brno - Kšírova (centrála) | Na objednání u dodavatele |
| Brno - Řečkovice | Na objednání u dodavatele |
| Blansko | Na objednání u dodavatele |
| Bystřice nad Pernštejnem | Na objednání u dodavatele |
| Čáslav | Na objednání u dodavatele |
| Česká Třebová | Na objednání u dodavatele |
| Hradec Králové | Na objednání u dodavatele |
| Hustopeče | Na objednání u dodavatele |
| Chotěboř | Na objednání u dodavatele |
| Jevíčko | Na objednání u dodavatele |
| Kladno | Na objednání u dodavatele |
| Kroměříž | Na objednání u dodavatele |
| Liberec | Na objednání u dodavatele |
| Pardubice | Na objednání u dodavatele |
| Praha 13 - Stodůlky | Na objednání u dodavatele |
| Praha 4 - Spořilov | Na objednání u dodavatele |
| Praha 9 - Horní Počernice | Na objednání u dodavatele |
| Prostějov | Na objednání u dodavatele |
| Rychnov nad Kněžnou | Na objednání u dodavatele |
| Sokolov | Na objednání u dodavatele |
| Svitavy | Na objednání u dodavatele |
| Šenov u Nového Jičína | Na objednání u dodavatele |
| Tišnov | Na objednání u dodavatele |
| Trutnov | Na objednání u dodavatele |
| Třebíč | Na objednání u dodavatele |
| Uherské Hradiště | Na objednání u dodavatele |
| Uherské Hradiště - Jaktáře | Na objednání u dodavatele |
| Velké Meziříčí | Na objednání u dodavatele |
| Vysoké Mýto | Na objednání u dodavatele |
| Zábřeh | Na objednání u dodavatele |
| Zastávka u Brna | Na objednání u dodavatele |
| Zlín | Na objednání u dodavatele |
| Žďár nad Sázavou | Na objednání u dodavatele |
Cenu a nákup zobrazíme po přihlášení
Ceny na ELKOV jsou individuální podle vaší smlouvy. Přihlaste se a uvidíte svou cenu i možnost objednání.
Stykače GAE75 jsou konstruovány pro spínání DC obvodů, kde je potlačení oblouku náročnější než u AC. Tento model má tři hlavní póly uspořádané v sérii s izolovanými připojeními 25 mm? a je vybaven bočně připojitelným pomocným kontaktem 1 CAL 5-11. Ovládání probíhá pomocí standardních dvojvinutých DC cívek s možností připojení zpožďovacího kontaktu pro držení vinutí. K dispozici je široká škála příslušenství pro rozšíření funkcí.
Klíčové vlastnosti
- Jednopólový stykač s polaritou označenou 1L1 (pozitivní) a 2T1 (negativní)
- Arc chute s permanentními magnety pro DC přerušení
- Tři hlavní póly zapojené v sérii s izolovanými připojeními 25 mm?
- Bočně připojitelný pomocný kontakt 1 CAL 5-11
- Ovládání pomocí dvojvinutých DC cívek s možností držení vinutí
- Široká nabídka příslušenství
| Název parametru | Hodnota |
|---|---|
| Jmenovité řídicí napájecí napětí Us DC | 24 - 24 V |
| Jmenovitý provozní proud Ie při DC-3 / DC-5 při 440 V | 85 A |
| Druh el. připojení hlavního proudového obvodu | Šroubová svorka |
| Vhodné pro řadovou montáž | Ne |
| Počet hlavních spínacích kontaktů | 3 |
| Počet pomocných rozpínacích kontaktů | 1 |
| Počet hlavních rozpojovacích kontaktů | 0 |
| Počet pomocných spínacích kontaktů | 1 |
| Druh napětí pro ovládání | DC |
