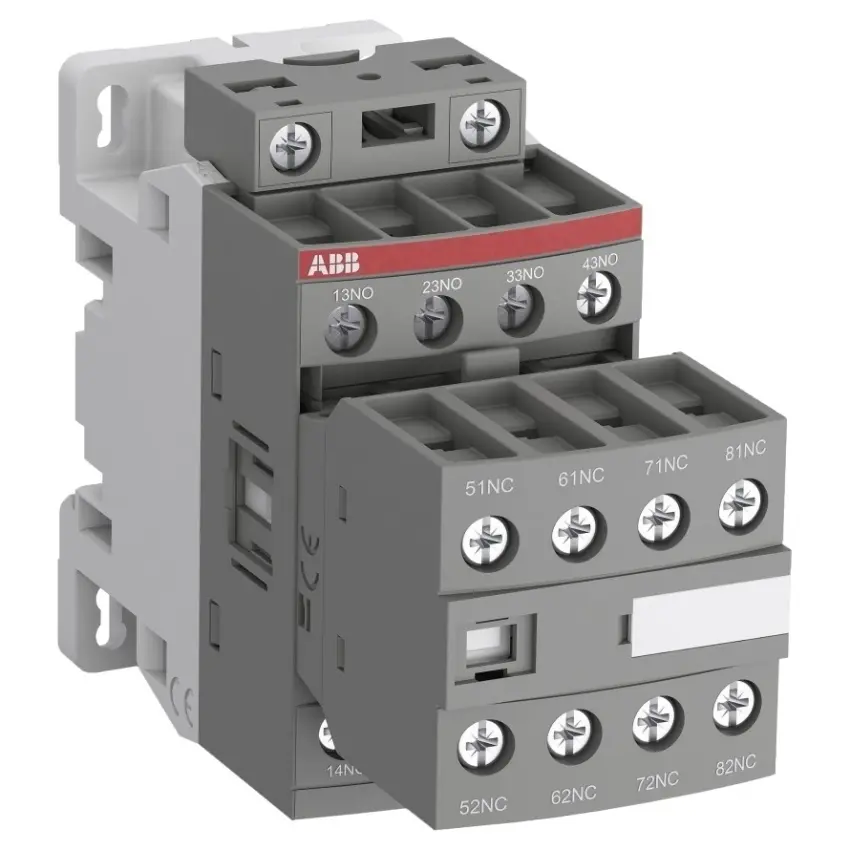

ABB STYKAČ NFZB62E-21 24-60V50/60HZ 20-60VDC, 1SBH136061R2162

Stykačové relé ABB NFZB62E-21 je určeno pro spínání pomocných a řídicích obvodů a splňuje požadavky pro použití v železničních kolejových vozidlech.

ABB NFZB62E-21 je stykačové relé, které splňuje nejnovější normy pro železniční kolejová vozidla a umožňuje instalaci v kabinách pro cestující nebo strojvedoucí ve vlacích často provozovaných v tunelech nebo metru. Používá se ke spínání pomocných a řídicích obvodů. Zahrnuje svorkovnice pro připojení se standardními koncovkami pro bezpečné zavádění a zapojení kabelů. Zlepšuje kompaktnost instalací díky zmenšeným rozměrům a montáži vedle sebe, která vyžaduje o 15 % méně šířky bez rozteče od -40 °C do +70 °C. Splňuje všechny hlavní obecné normy a normy pro kolejová vozidla IEC 60947-5-1, příslušné části norem IEC 60077-1/-2 a EN 50155 a odolnost proti otřesům a vibracím v souladu s IEC 61373 kat. 1, třída B. Zahrnuje elektronické rozhraní cívky akceptující široký rozsah stejnosměrného řídicího napětí včetně hlavních řídicích zdrojů, například Uc = 24, 33, 48 V DC, dle definice v IEC 60077. Dosahuje nejvyšších úrovní chování při požáru a kouři v souladu s evropskou normou EN 45545-2 pro stupně nebezpečí HL2 a HL3 při skupinové montáži. Součástí jsou mechanicky propojené pomocné kontakty v souladu s přílohou L normy IEC 60947-5-1, na boku označené symbolem „Mechanicky propojené“, a široká škála pomocných kontaktních bloků pro přední a boční montáž.

Klíčové vlastnosti

• Stykačové relé
• Pro spínání pomocných a řídicích obvodů
• Řídicí napětí 24-60 V 50/60 Hz a 20-60 V DC
• Vhodné pro železniční kolejová vozidla
• Možnost instalace v kabinách pro cestující nebo strojvedoucí
• Vhodné pro vlaky provozované v tunelech nebo metru
• Svorkovnice se standardními koncovkami pro bezpečné zavádění a zapojení kabelů
• Zmenšené rozměry
• Montáž vedle sebe vyžadující o 15 % méně šířky bez rozteče
• Splňuje IEC 60947-5-1, IEC 60077-1/-2 a EN 50155
• Odolnost proti otřesům a vibracím dle IEC 61373 kat. 1, třída B
• Elektronické rozhraní cívky pro široký rozsah stejnosměrného řídicího napětí
• Akceptuje sinusové řídicí napětí AC 50/60 Hz
• Chování při požáru a kouři dle EN 45545-2, HL2 a HL3 při skupinové montáži
• O 68 % nižší spotřeba energie cívek během provozu
• Mechanicky propojené pomocné kontakty dle přílohy L normy IEC 60947-5-1
• Boční označení symbolem „Mechanicky propojené“
• Široká škála pomocných kontaktních bloků pro přední a boční montáž
