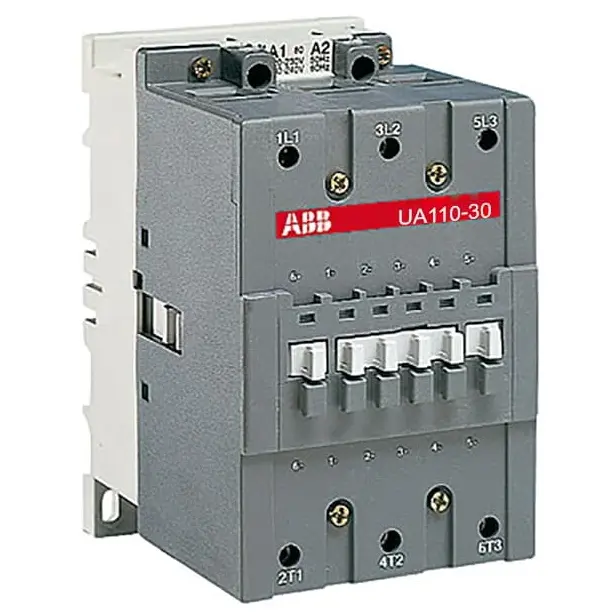

ABB STYKAČ UA110-30-00RA 230-240V50HZ 240-260V60HZ

Kondenzátorový stykač, maximální přípustný špičkový proud: bez omezení. Stykače UA..RA se ... Zobrazit více

Výrobce: ABB

Kód produktu: 80997700 Zkopírováno

Kód dodavatele: 1SFL451024R8000 Zkopírováno

EAN: 7320500260524 Zkopírováno

Počet hlavních spínacích kontaktů: 0

Počet hlavních rozpojovacích kontaktů: 3

Počet pomocných spínacích kontaktů: 0

Počet pomocných rozpínacích kontaktů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Kondenzátorový stykač, maximální přípustný špičkový proud: bez omezení. Stykače UA..RA se používají pro spínání kapacitní zátěže, kde špička nárazového proudu daleko překračuje 100-násobek nominální hodnoty proudu. Stykače jsou standardně dodávány společně s tlumícími rezistory a musí být používány bez přídavných induktancí. Kondenzátory musí být vybity (maximální zbytkové napětí na svorkách ≤ 50 V) před znovu nabitím, sepnutím stykače. Elektrická životnost je 250.000 operačních cyklů při Ue < 500 V a 100.000 operačních cyklů při 500 V ≤ Ue ≤ 690 V. Po přivedení ovládacího napětí na cívku stykače připojí pomocné póly kondenzátor do sítě přes sadu 3 rezistorů. Tlumící rezistory omezí první špičkový proud a dále druhý nárazový proud způsobený sepnutím hlavních kontaktů. Jakmile jsou hlavní kontakty v sepnuté poloze, pomocné kontakty se automaticky rozepínají. Při vypnutí ovládacího napětí na cívce stykače vypínají hlavní kontakty, které zajistí odpojení kondenzátorů. Kondenzátory pak mohou začít nový cyklus.
Název parametru Hodnota
Počet hlavních spínacích kontaktů 0
Počet hlavních rozpojovacích kontaktů 3
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Jmenovité řídicí napájecí napětí Us AC 50 Hz 220 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 230 - 240 V
Druh el. připojení hlavního proudového obvodu Pružinová svorka
Jmenovitý jalový výkon při 400 V, 50 Hz 70 kvar
Druh napětí pro ovládání AC
Všechny parametry
Název parametru Hodnota
Počet hlavních spínacích kontaktů 0
Počet hlavních rozpojovacích kontaktů 3
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Jmenovité řídicí napájecí napětí Us AC 50 Hz 220 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 230 - 240 V
Druh el. připojení hlavního proudového obvodu Pružinová svorka
Jmenovitý jalový výkon při 400 V, 50 Hz 70 kvar
Druh napětí pro ovládání AC
