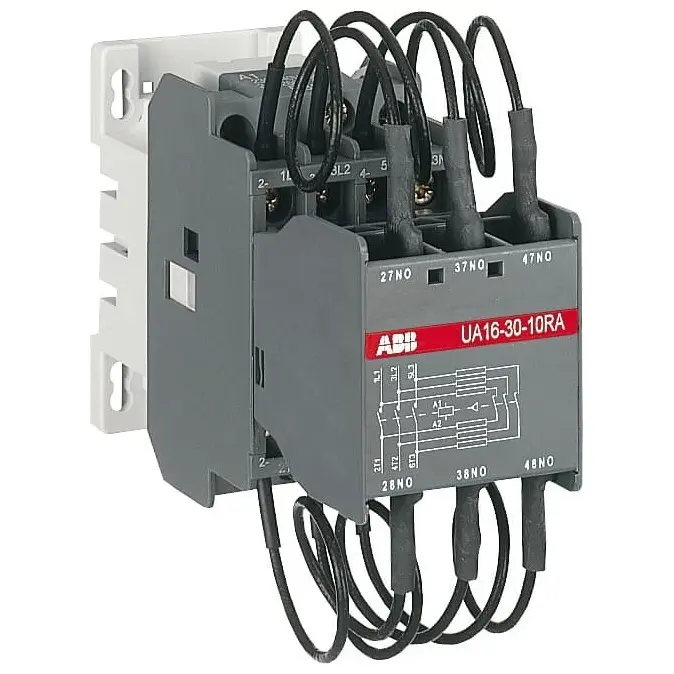

ABB STYKAČ UA16-30-10RA 230-240V50HZ 240-260V60HZ

3-pólový stykač pro spínání kondenzátorů - neomezený nárazový proud. Ovládací napětí cívky... Zobrazit více

Výrobce: ABB

Kód produktu: 70992265 Zkopírováno

Kód dodavatele: 1SBL181024R8810 Zkopírováno

EAN: 3471522300881 Zkopírováno

Počet hlavních rozpojovacích kontaktů: 3

Počet hlavních spínacích kontaktů: 0

Počet pomocných rozpínacích kontaktů: 0

Druh el. připojení hlavního proudového obvodu: Šroubová svorka

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
3-pólový stykač pro spínání kondenzátorů - neomezený nárazový proud. Ovládací napětí cívky: AC.

Stykače pro spínání kondenzátorů UA...RA se používají pro spínání kapacitní zátěže, kde špička nárazového proudu daleko překračuje 100-násobek nominální hodnoty proudu. Stykače jsou standardně dodávány společně s tlumícími rezistory a musí být používány bez přídavných indukčností. Před připojením na napájení, tedy před zapnutím stykačů, musí být tyto kondenzátory vybity (maximální povolené zbytkové napětí na svorkách činí <= 50 V).
    Stykače jsou blokového provedení a obsahují:
  • 3 hlavní póly a 1 zabudovaný pomocný kontakt,
  • stykače UA..RA jsou doplněny o speciální blok na čelní straně, který zajišťuje sériové vložení 3 tlumících rezistorů do spínaného obvodu pro omezení nárazového proudu při nabíjení kondenzátorů. Toto spojení dále zajistí přednabití kondenzátorů za účelem zamezení druhé proudové špičky při sepnutí hlavních pólů.
  • principiálně blok tlumících rezistorů u stykačů zajišťuje včasné sepnutí pomocných pólů oproti hlavním (silovým) pólům a následně automatické rozepnutí pomocných kontaktů pro sepnutí hlavních (silových) pólů.
  • Ovládací obvod: ovládání cívky stykače střídavým (AC) napětím.
  • Přídavné bloky pomocných kontaktů pro montáž z boku.
Název parametru Hodnota
Počet hlavních rozpojovacích kontaktů 3
Počet hlavních spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet pomocných spínacích kontaktů 1
Jmenovité řídicí napájecí napětí Us AC 60 Hz 240 - 260 V
Jmenovitý jalový výkon při 400 V, 50 Hz 12.5 kvar
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 240 V
Druh napětí pro ovládání AC
