ABB STYKAČ UA26-30-10R KONDENZ. 22KVAR/400V/40ST C IPEAK BEZ OMEZ., CÍVKA: 230 240V 50HZ

UA26-30-10RA je 3-pólový stykač ABB pro spínání kondenzátorů s integrovanými tlumicími odp... Zobrazit více

Výrobce: ABB

Kód produktu: 82686988 Zkopírováno

Kód dodavatele: 1SBL241024R8810 Zkopírováno

EAN: 3471522301888 Zkopírováno

Počet hlavních rozpojovacích kontaktů: 3

Počet hlavních spínacích kontaktů: 0

Počet pomocných rozpínacích kontaktů: 0

Druh el. připojení hlavního proudového obvodu: Šroubová svorka

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

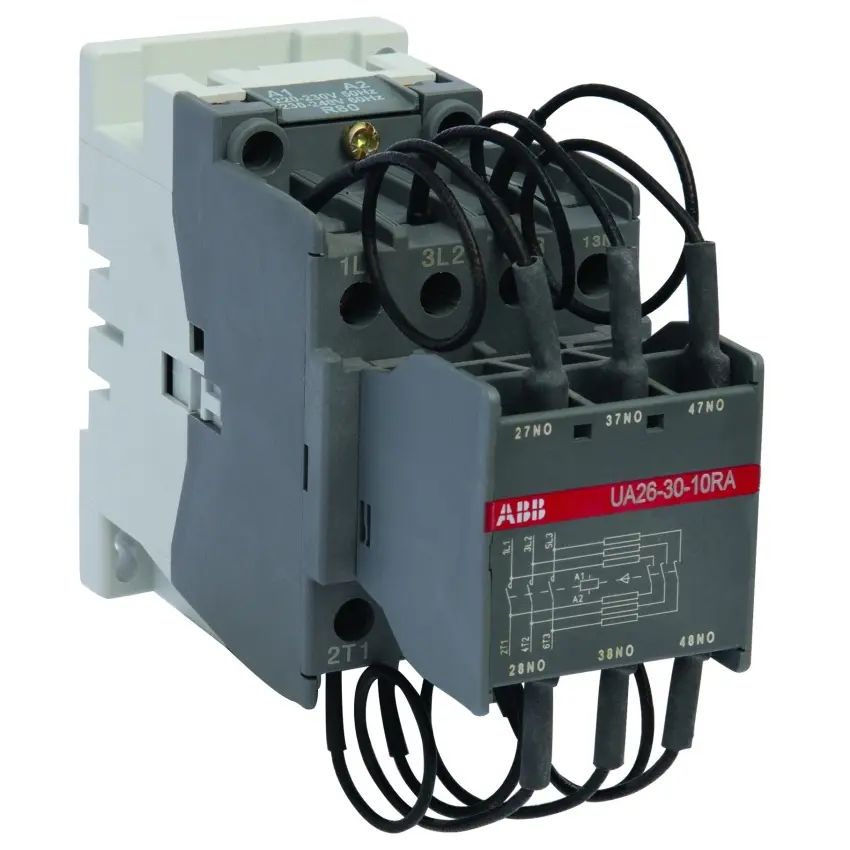

UA26-30-10RA je 3-pólový stykač ABB pro spínání kondenzátorů s integrovanými tlumicími odpory a jedním pomocným kontaktem.

Stykač UA26-30-10RA 230-240V 50Hz / 240-260V 60Hz je určen pro instalace s proudovými špičkami přesahujícími 100násobek jmenovitého efektivního proudu. Obsahuje tři hlavní póly a jeden vestavěný pomocný kontakt, přičemž je vybaven speciálním předním blokem pro sériové zapojení tří tlumicích odporů, které omezují proudové špičky při zapínání kondenzátorové baterie. Stykač zajišťuje přednabíjení kondenzátorů a musí být používán bez dalších indukčností, přičemž kondenzátory musí být před opětovným zapnutím plně vybity na maximální reziduální napětí 50 V.

Klíčové vlastnosti

  • 3 hlavní póly a 1 vestavěný pomocný kontakt
  • Integrované tlumicí odpory pro omezení proudových špiček
  • Určen pro spínání kondenzátorů s vysokými proudovými špičkami
  • AC ovládání s laminovaným magnetickým obvodem
  • Bloková konstrukce s předním montážním blokem
  • Široká nabídka příslušenství
Název parametru Hodnota
Počet hlavních rozpojovacích kontaktů 3
Počet hlavních spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet pomocných spínacích kontaktů 1
Jmenovité řídicí napájecí napětí Us AC 60 Hz 240 - 260 V
Jmenovitý jalový výkon při 400 V, 50 Hz 20 kvar
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 240 V
Druh napětí pro ovládání AC
Všechny parametry
Název parametru Hodnota
Počet hlavních rozpojovacích kontaktů 3
Počet hlavních spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet pomocných spínacích kontaktů 1
Jmenovité řídicí napájecí napětí Us AC 60 Hz 240 - 260 V
Jmenovitý jalový výkon při 400 V, 50 Hz 20 kvar
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 240 V
Druh napětí pro ovládání AC
