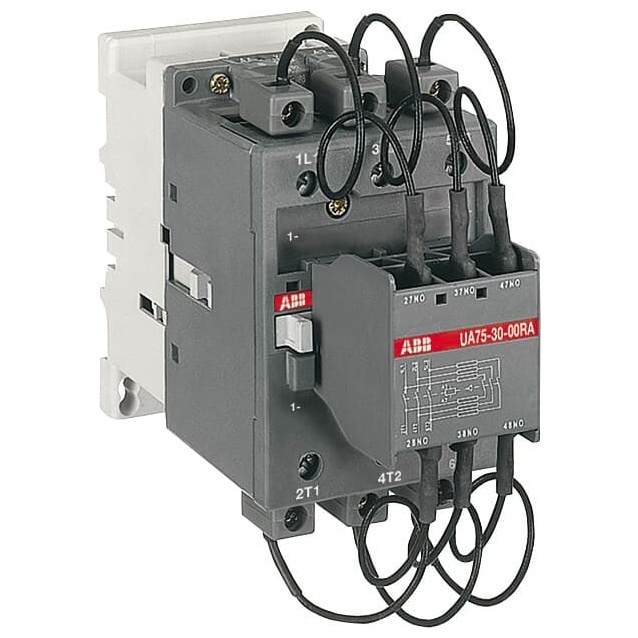

ABB STYKAČ UA75-30-00RA 220-230V50HZ 230-240V60HZ

3-pólový stykač pro spínání kondenzátorů - neomezený nárazový proud. Ovládací napětí cívky... Zobrazit více

Výrobce: ABB

Kód produktu: 60997678 Zkopírováno

Kód dodavatele: 1SBL411024R8000 Zkopírováno

EAN: 3471522305800 Zkopírováno

Počet hlavních spínacích kontaktů: 0

Počet hlavních rozpojovacích kontaktů: 3

Počet pomocných spínacích kontaktů: 0

Počet pomocných rozpínacích kontaktů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
3-pólový stykač pro spínání kondenzátorů - neomezený nárazový proud. Ovládací napětí cívky: AC.

Stykače pro spínání kondenzátorů UA...RA se používají pro spínání kapacitní zátěže, kde špička nárazového proudu daleko překračuje 100-násobek nominální hodnoty proudu. Stykače jsou standardně dodávány společně s tlumícími rezistory a musí být používány bez přídavných indukčností. Před připojením na napájení, tedy před zapnutím stykačů, musí být tyto kondenzátory vybity (maximální povolené zbytkové napětí na svorkách činí <= 50 V).
    Stykače jsou blokového provedení a obsahují:
  • 3 hlavní póly a 1 zabudovaný pomocný kontakt,
  • stykače UA..RA jsou doplněny o speciální blok na čelní straně, který zajišťuje sériové vložení 3 tlumících rezistorů do spínaného obvodu pro omezení nárazového proudu při nabíjení kondenzátorů. Toto spojení dále zajistí přednabití kondenzátorů za účelem zamezení druhé proudové špičky při sepnutí hlavních pólů.
  • principiálně blok tlumících rezistorů u stykačů zajišťuje včasné sepnutí pomocných pólů oproti hlavním (silovým) pólům a následně automatické rozepnutí pomocných kontaktů pro sepnutí hlavních (silových) pólů.
  • Ovládací obvod: ovládání cívky stykače střídavým (AC) napětím.
  • Přídavné bloky pomocných kontaktů pro montáž z boku.
Název parametru Hodnota
Počet hlavních spínacích kontaktů 0
Počet hlavních rozpojovacích kontaktů 3
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Jmenovité řídicí napájecí napětí Us AC 50 Hz 220 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 230 - 240 V
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Jmenovitý jalový výkon při 400 V, 50 Hz 50 kvar
Druh napětí pro ovládání AC
Všechny parametry
Název parametru Hodnota
Počet hlavních spínacích kontaktů 0
Počet hlavních rozpojovacích kontaktů 3
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Jmenovité řídicí napájecí napětí Us AC 50 Hz 220 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 230 - 240 V
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Jmenovitý jalový výkon při 400 V, 50 Hz 50 kvar
Druh napětí pro ovládání AC
