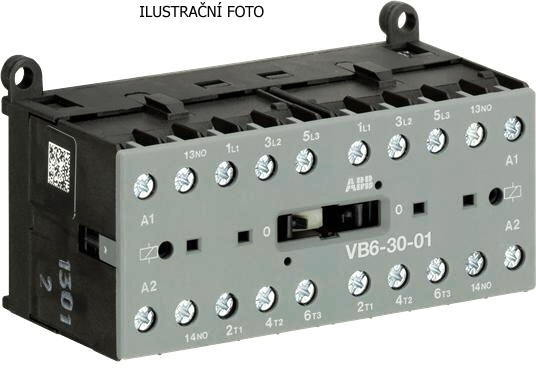

ABB STYKAČ VB6-30-01 220-240V40-450HZ GJL1211901R8010

Kompaktní reverzační ministykač řady VB6. Kompaktní reverzační ministykač, s běžným mechan... Zobrazit více

Výrobce: ABB

Kód produktu: 81193414 Zkopírováno

Kód dodavatele: GJL1211901R8010 Zkopírováno

EAN: 4013614153167 Zkopírováno

Funkce: Reverzní stykač

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 220 - 240 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 220 - 240 V

Druh el. připojení hlavního proudového obvodu: Šroubová svorka

Na objednání obvykle do 11 dnů

K vyzvednutí na pobočkách obvykle do 11 dnů

Popis Parametry
Kompaktní reverzační ministykač řady VB6. Kompaktní reverzační ministykač, s běžným mechanickým blokováním, šroubové svorky - bloky pomocných kontaktů nelze dodatečně namontovat. Ovládání střídavým proudem - 3,5 VA.
Mechanické blokování mezi oběma stykači brání mechanicky sepnutí jednoho stykače, dokud je druhý ještě sepnutý a naopak. Pokud se reverzační stykače příliš rychle přepnou, vzniká riziko fázového zkratu. To je potom ten případ, kdy elektrický oblouk vypínaného stykače ještě nezhasl a kontakty zapínaného stykače jsou již uzavřeny. Abyste tomuto riziku zabránili, musí být obě cívky stykačů během přepínání zapnuty bez napětí minimálně na 50ms a navíc ještě vzájemně elektricky blokovány.

Bezpečnostní blokování se spustí, jestliže je cívka stykače, který má sepnout, připojena k napětí, dříve než odpadl stykač, který má vypnout. Bezpečnostní blokování znamená, že stykač, který má sepnout, bude mechanicky zadržen ve vypnutém stavu na základě příliš brzy zadaného příkazu k zapnutí, a to tak dlouho dokud nebude blokování následovně odstraněno. Vypnutí napětí na obou cívkách stykačů. Obnovení napětí na cívce stykače, který má sepnout. Cívky stykačů jsou nadimenzovány na trvalé zatížení v odpadnutém stavu, tzn. cívka nebude poškozena, jestliže při zapnutém napětí v cívce mechanické blokování zabrání sepnutí stykače.
Název parametru Hodnota
Funkce Reverzní stykač
Jmenovité řídicí napájecí napětí Us AC 50 Hz 220 - 240 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 220 - 240 V
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Druh napětí pro ovládání AC
Krytí (IP) IP20
Jmenovitý provozní výkon při AC-3, 400 V 4 kW
Jmenovitý provozní proud Ie při AC-3, 400 V 8.5 A
Stupeň krytí (NEMA) 1
Všechny parametry
Název parametru Hodnota
Funkce Reverzní stykač
Jmenovité řídicí napájecí napětí Us AC 50 Hz 220 - 240 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 220 - 240 V
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Druh napětí pro ovládání AC
Krytí (IP) IP20
Jmenovitý provozní výkon při AC-3, 400 V 4 kW
Jmenovitý provozní proud Ie při AC-3, 400 V 8.5 A
Stupeň krytí (NEMA) 1
