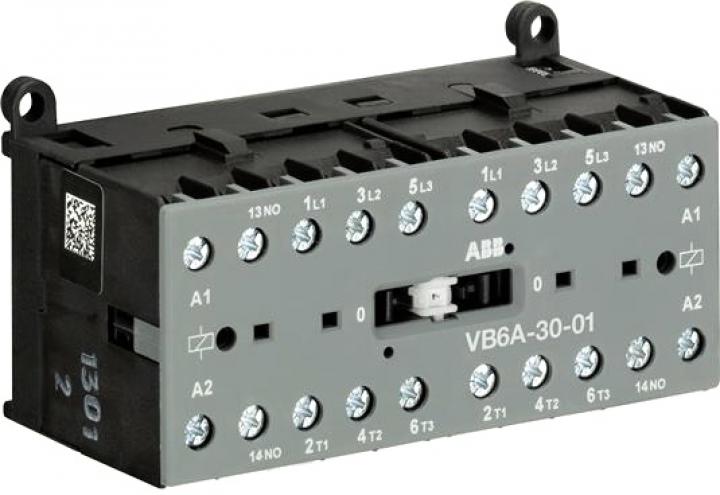

ABB STYKAČ VB6A-30-01 220-240V40-450HZ

Reverzační ministykač VB6A s bezpečnostní blokovací funkcí. 3-pólové reverzační ministykač... Zobrazit více

Výrobce: ABB

Kód produktu: 81283712 Zkopírováno

Kód dodavatele: GJL1211911R8010 Zkopírováno

EAN: 4013614153228 Zkopírováno

Funkce: Reverzní stykač

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 220 - 240 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 220 - 240 V

Druh el. připojení hlavního proudového obvodu: Šroubová svorka

Na objednání obvykle do 1 dnů

K vyzvednutí na pobočkách obvykle do 1 dnů

Popis Parametry
Reverzační ministykač VB6A s bezpečnostní blokovací funkcí. 3-pólové reverzační ministykače VB6A jsou kompaktní ovládací zařízení, které se používají převážně pro spínání odporových nebo motorických zátěží do napětí 690 V AC. Bezpečnostní blokování se spustí, jestliže je cívka stykače, který má sepnout, připojena k napětí, dříve než odpadl stykač, který má vypnout. Bezpečnostní blokování znamená, že stykač, který má sepnout, bude mechanicky zadržen ve vypnutém stavu na základě příliš brzy zadaného příkazu k zapnutí, a to tak dlouho dokud nebude blokování následovně odstraněno. Dále zajistí vypnuti napětí na obou cívkách stykačů a obnoveni napěti na cívce stykače, který má sepnout. Cívky stykačů jsou naddimenzovány na trvalé zatížení v odpadnutém stavu, tzn. cívka nebude poškozena, jestliže při zapnutém napěti v cívce mechanické blokování zabrání sepnuti stykače. Ovládací obvod: ovládání cívky střídavým (AC) napětím, nízký příkon cívky (3,5 VA během přítahu a držení), cívka bez brumu. Přídavné bloky pomocných kontaktů pro montáž zepředu. Montáž na DIN lištu a do panelu.
Název parametru Hodnota
Funkce Reverzní stykač
Jmenovité řídicí napájecí napětí Us AC 50 Hz 220 - 240 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 220 - 240 V
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Druh napětí pro ovládání AC
Krytí (IP) IP20
Jmenovitý provozní výkon při AC-3, 400 V 4 kW
Jmenovitý provozní proud Ie při AC-3, 400 V 8.5 A
Stupeň krytí (NEMA) 1
Všechny parametry
Název parametru Hodnota
Funkce Reverzní stykač
Jmenovité řídicí napájecí napětí Us AC 50 Hz 220 - 240 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 220 - 240 V
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Druh napětí pro ovládání AC
Krytí (IP) IP20
Jmenovitý provozní výkon při AC-3, 400 V 4 kW
Jmenovitý provozní proud Ie při AC-3, 400 V 8.5 A
Stupeň krytí (NEMA) 1
