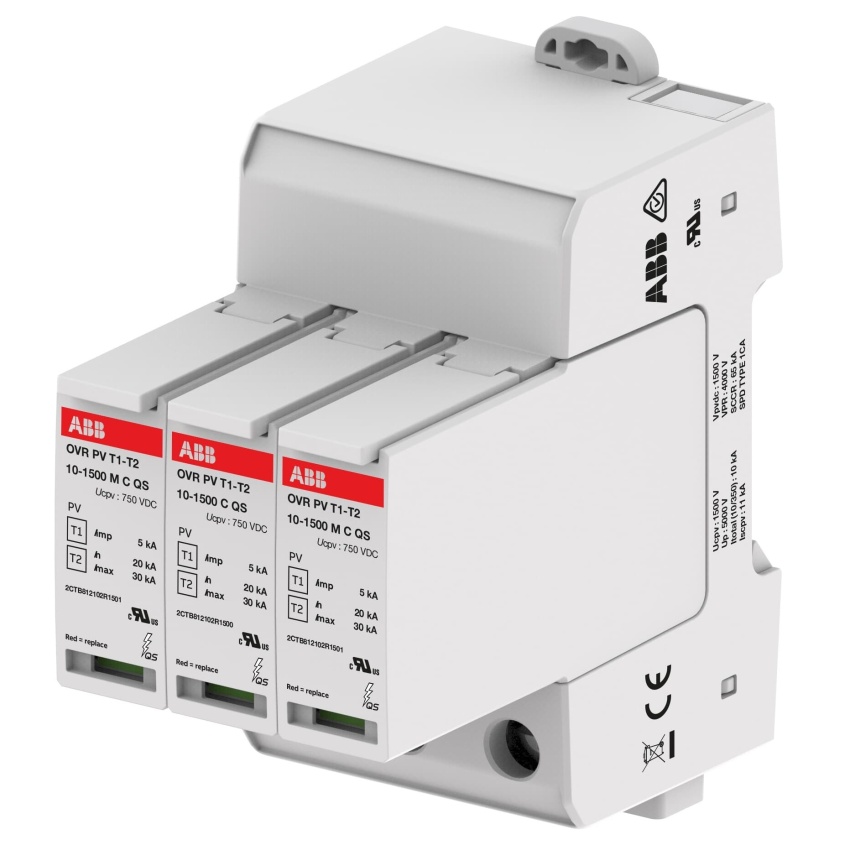

ABB SVODIČ OVR PV T1-T2 10-1500 P QS

ABB OVR PV T1-T2 10-1500 P QS; Přepěťová fotovoltaická ochrana; Typ: T1-T2; určeno pro pól... Zobrazit více

Výrobce: ABB

Kód produktu: 82683128 Zkopírováno

Kód dodavatele: 2CTB812100R1500 Zkopírováno

EAN: 4053546034684 Zkopírováno

Soustava DC: Ano

Soustava IT: Ne

Soustava TN: Ne

Soustava TN-C: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
ABB OVR PV T1-T2 10-1500 P QS; Přepěťová fotovoltaická ochrana; Typ: T1-T2; určeno pro póly: L1; Iimp, Ifi: 10-1500; S výměnným modulem; S indikátorem konce živostnosti (QS- QuickSafe)
Název parametru Hodnota
Soustava DC Ano
Soustava IT Ne
Soustava TN Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Soustava jiná Ne
Počet vodičů (bez uzemnění) 2
Jmenovitý svodový rázový proud (8/20) 20 kA
Max. svodový proud (8/20) 20 kA
Jmenovité napětí DC 1500 V
Maximální trvalé napětí AC 1500 V
Maximální trvalé napětí DC 1500 V
Max. napětí FV instalace 1500 V
Napěťová ochranná hladina 5 kV
Maximální nadproudová ochrana, paralelní připojení (pojistka) 10
Jmenovitý zkratový proud (Isccr) 11 kA
Integrovaná ochrana proti zkratu Ne
Integrovaná předřazená pojistka Ne
Bez unikajícího proudu Ne
Způsob montáže Ostatní
Konstrukční velikost 3 TE
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
S komunikačním kontaktem Ne
Signalizace na přístroji Optické
Zkušební třída typ 2 Ano
Krytí (IP) IP20
