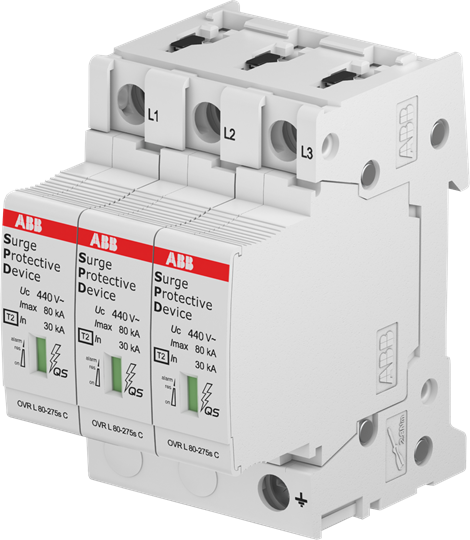

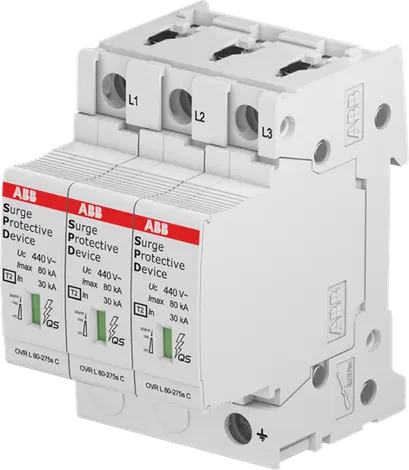

ABB SVODIČ OVR T2 3L 80-440S P TS QS, 2CTB815708R3500

ABB OVR T2 3L 80-440s P TS QS; Přepěťová ochrana; Typ: T2; určeno pro póly: L1,L2,L3; Iimp... Zobrazit více

Výrobce: ABB

Kód produktu: 83462496 Zkopírováno

Kód dodavatele: 2CTB815708R3500 Zkopírováno

EAN: 3660308525574 Zkopírováno

Soustava DC: Ne

Soustava IT: Ano

Soustava TN: Ano

Soustava TN-C: Ano

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
ABB OVR T2 3L 80-440s P TS QS; Přepěťová ochrana; Typ: T2; určeno pro póly: L1,L2,L3; Iimp,Ifi,Uc: 80-440 kA (V); se záložním varistorem jako bezpečnostní rezervou; S výměnným modulem; S pomocným kontaktem; S indikátorem konce životnosti (QS- QuickSafe)
Název parametru Hodnota
Soustava DC Ne
Soustava IT Ano
Soustava TN Ano
Soustava TN-C Ano
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Soustava jiná Ne
Počet vodičů (bez uzemnění) 3
Jmenovitý svodový rázový proud (8/20) 20 kA
Max. svodový proud (8/20) 20 kA
Jmenovité napětí AC 400 V
Maximální trvalé napětí AC 440 V
Napěťová ochranná hladina 2.1 kV
Napěťová ochranná hladina L-N 2.1 kV
Maximální nadproudová ochrana, paralelní připojení (pojistka) 160
Maximální nadproudová ochrana, sériové zapojení (pojistka) 160
Jmenovitý zkratový proud (Isccr) 100 kA
Integrovaná ochrana proti zkratu Ne
Integrovaná předřazená pojistka Ne
Bez unikajícího proudu Ne
Způsob montáže Ostatní
Konstrukční velikost 3 TE
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
S komunikačním kontaktem Ano
Signalizace na přístroji Optické
Zkušební třída typ 2 Ano
Krytí (IP) IP20
Všechny parametry
Název parametru Hodnota
Soustava DC Ne
Soustava IT Ano
Soustava TN Ano
Soustava TN-C Ano
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Soustava jiná Ne
Počet vodičů (bez uzemnění) 3
Jmenovitý svodový rázový proud (8/20) 20 kA
Max. svodový proud (8/20) 20 kA
Jmenovité napětí AC 400 V
Maximální trvalé napětí AC 440 V
Napěťová ochranná hladina 2.1 kV
Napěťová ochranná hladina L-N 2.1 kV
Maximální nadproudová ochrana, paralelní připojení (pojistka) 160
Maximální nadproudová ochrana, sériové zapojení (pojistka) 160
Jmenovitý zkratový proud (Isccr) 100 kA
Integrovaná ochrana proti zkratu Ne
Integrovaná předřazená pojistka Ne
Bez unikajícího proudu Ne
Způsob montáže Ostatní
Konstrukční velikost 3 TE
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
S komunikačním kontaktem Ano
Signalizace na přístroji Optické
Zkušební třída typ 2 Ano
Krytí (IP) IP20
