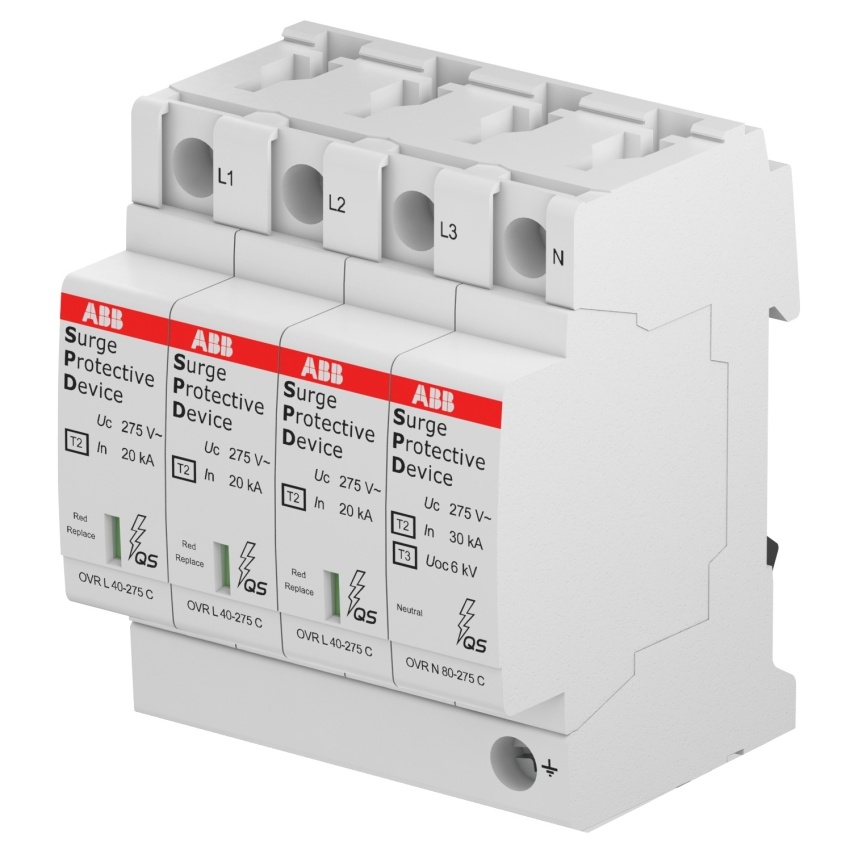

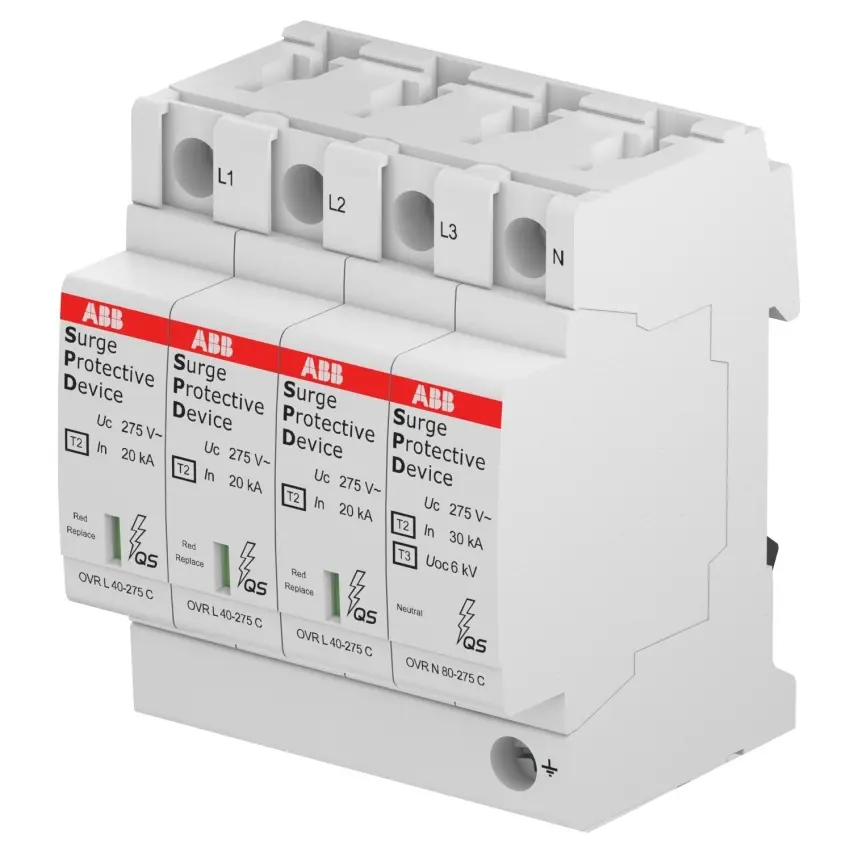

ABB SVODIČ OVR T2 3N 40-275 P QS, 2CTB803973R1100

ABB OVR T2 3N 40-275 P QS Přepěťová ochrana; Typ: T2; určeno pro póly: L1,L2,L3,N; Iimp, I... Zobrazit více

Výrobce: ABB

Kód produktu: 82387415 Zkopírováno

Kód dodavatele: 2CTB803973R1100 Zkopírováno

EAN: 3660308519931 Zkopírováno

S komunikačním kontaktem: Ne

Krytí (IP): IP20

Napěťová ochranná hladina L-N: 1.25 kV

Signalizace na přístroji: Optické

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
ABB OVR T2 3N 40-275 P QS Přepěťová ochrana; Typ: T2; určeno pro póly: L1,L2,L3,N; Iimp, Ifi: 40-275; S výměnným modulem; S indikátorem konce životnosti (QS- QuickSafe)
Název parametru Hodnota
S komunikačním kontaktem Ne
Krytí (IP) IP20
Napěťová ochranná hladina L-N 1.25 kV
Signalizace na přístroji Optické
Jmenovité napětí AC 230 V
Zkušební třída typ 2 Ano
Napěťová ochranná hladina N-PE 1.4 kV
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 mm2
Konstrukční velikost 4 TE
Integrovaná předřazená pojistka Ne
Napěťová ochranná hladina 1.5 kV
Max. průřez pružného vodiče (jemné lanko) 16 mm2
Jmenovitý svodový rázový proud (8/20) 20 kA
Maximální trvalé napětí AC 275 V
Způsob montáže Ostatní
Soustava TN-C Ne
Soustava TN Ano
Počet vodičů (bez uzemnění) 4
Soustava TT Ano
Jmenovitý zkratový proud (Isccr) 100 kA
Max. svodový proud (8/20) 20 kA
Soustava jiná Ne
Soustava TN-C-S Ano
Soustava TN-S Ano
Soustava DC Ne
Soustava IT Ne
Maximální nadproudová ochrana, paralelní připojení (pojistka) 125
Maximální nadproudová ochrana, sériové zapojení (pojistka) 125
Integrovaná ochrana proti zkratu Ne
Bez unikajícího proudu Ano
