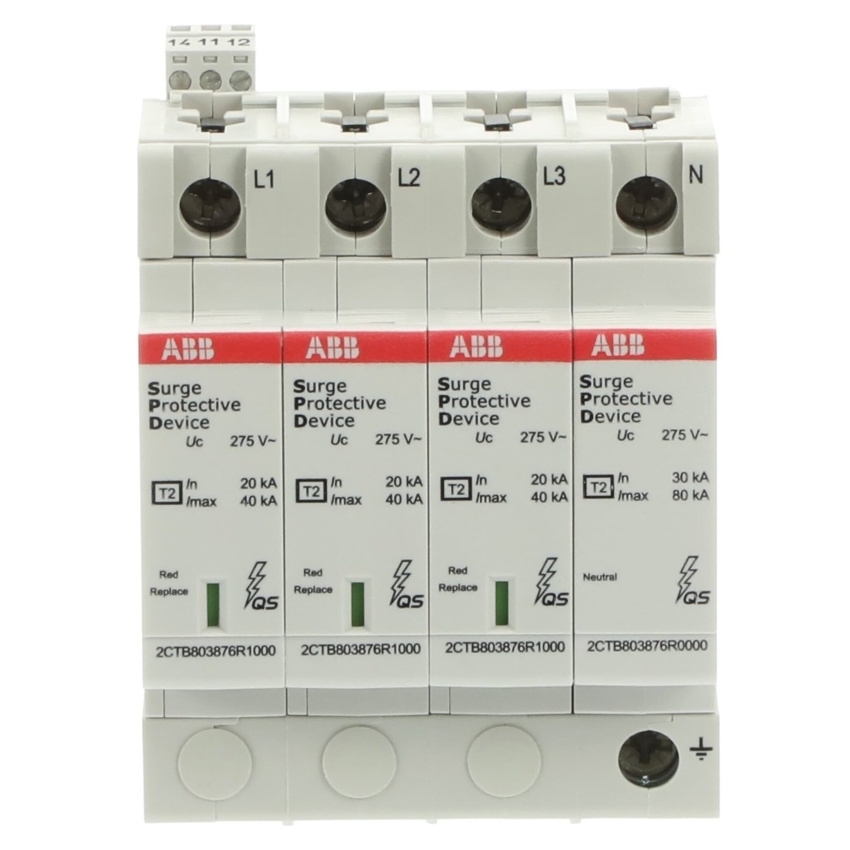

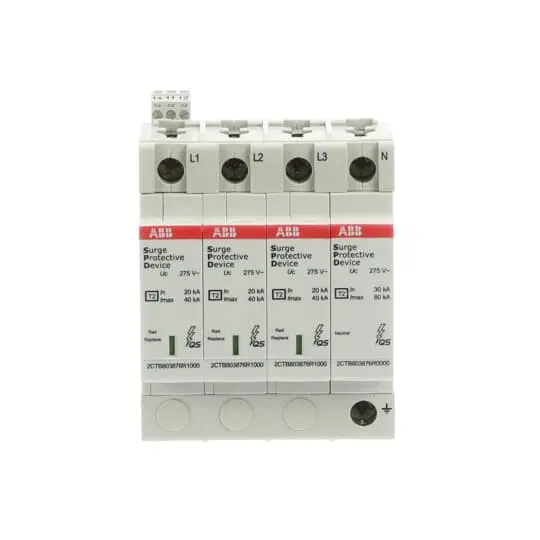

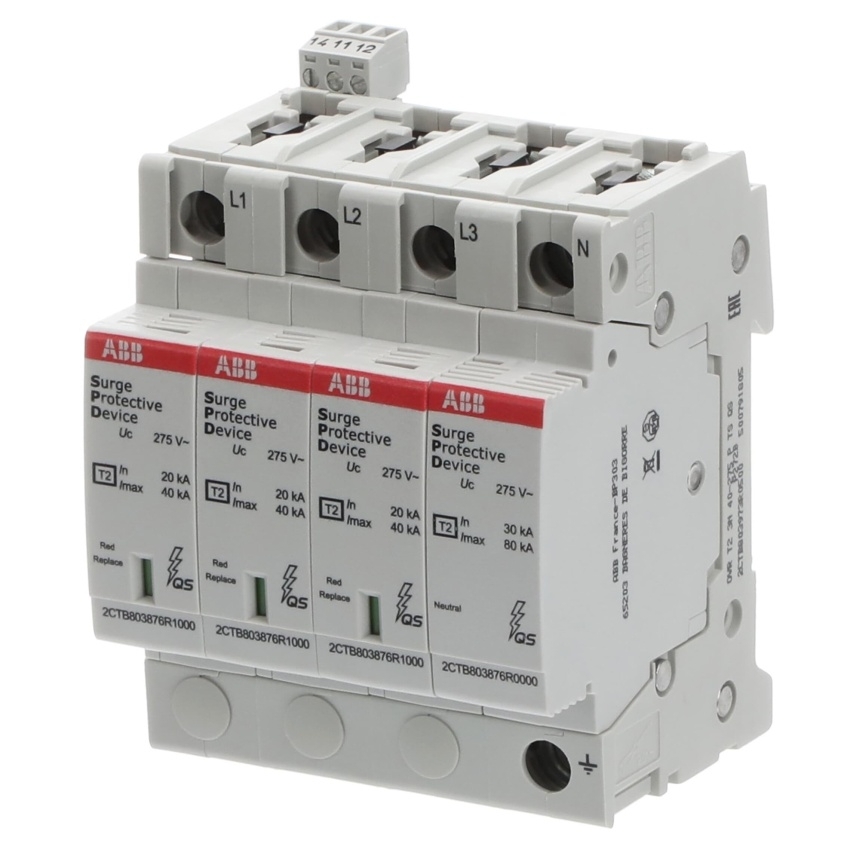

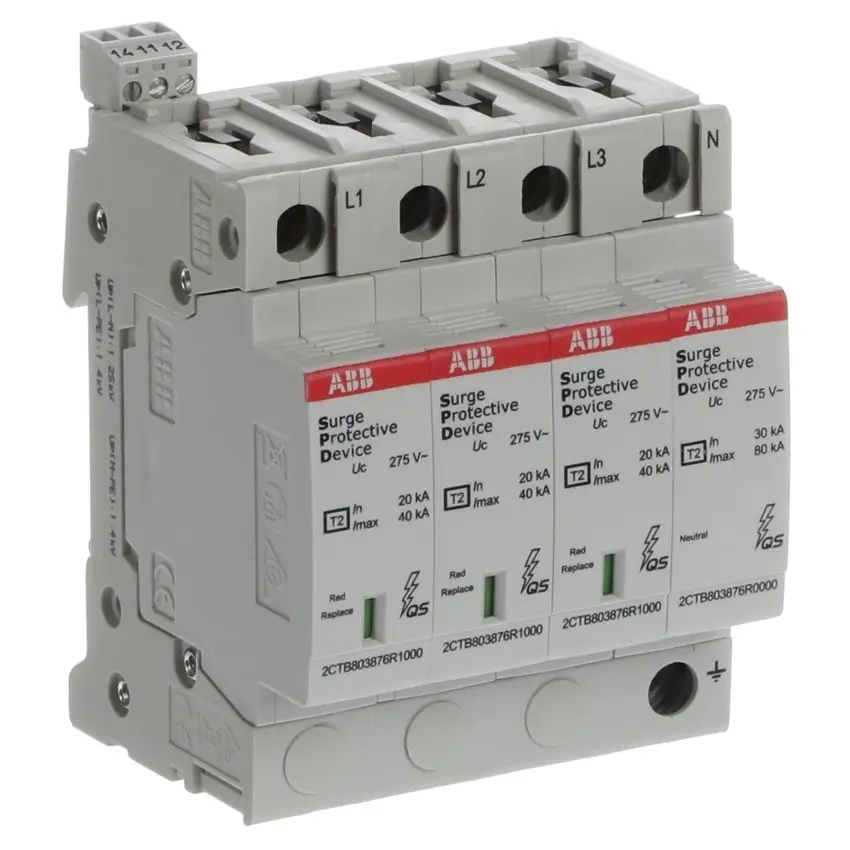

ABB SVODIČ OVR T2 3N 40-275 P TS QS 2CTB803973R0500

Přepěťová ochrana SPD typ 2 chrání nízkonapěťové spotřebitelské systémy proti přepětí, pro... Zobrazit více

Výrobce: ABB

Kód produktu: 83485742 Zkopírováno

Kód dodavatele: 2CTB803973R0500 Zkopírováno

EAN: 3660308519948 Zkopírováno

Soustava DC: Ne

Soustava IT: Ne

Soustava TN: Ano

Soustava TN-C: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​
Přepěťová ochrana SPD typ 2 chrání nízkonapěťové spotřebitelské systémy proti přepětí, protože jsou testovány jako SPD typ 2 podle IEC 61643-11. Zařízení jsou kompatibilní s řadou System pro M compact. SPD s "TS" jsou volitelně vybaveny pomocným kontaktem.
Název parametru Hodnota
Soustava DC Ne
Soustava IT Ne
Soustava TN Ano
Soustava TN-C Ne
Soustava TN-C-S Ano
Soustava TN-S Ano
Soustava TT Ano
Soustava jiná Ne
Počet vodičů (bez uzemnění) 4
Jmenovitý svodový rázový proud (8/20) 20 kA
Max. svodový proud (8/20) 20 kA
Jmenovité napětí AC 230 V
Maximální trvalé napětí AC 275 V
Napěťová ochranná hladina L-N 1.25 kV
Napěťová ochranná hladina N-PE 1.4 kV
Maximální nadproudová ochrana, paralelní připojení (pojistka) 125
Maximální nadproudová ochrana, sériové zapojení (pojistka) 125
Jmenovitý zkratový proud (Isccr) 100 kA
Integrovaná ochrana proti zkratu Ne
Integrovaná předřazená pojistka Ne
Bez unikajícího proudu Ano
Způsob montáže Ostatní
Konstrukční velikost 4 TE
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
S komunikačním kontaktem Ano
Signalizace na přístroji Optické
Zkušební třída typ 2 Ano
Krytí (IP) IP20
