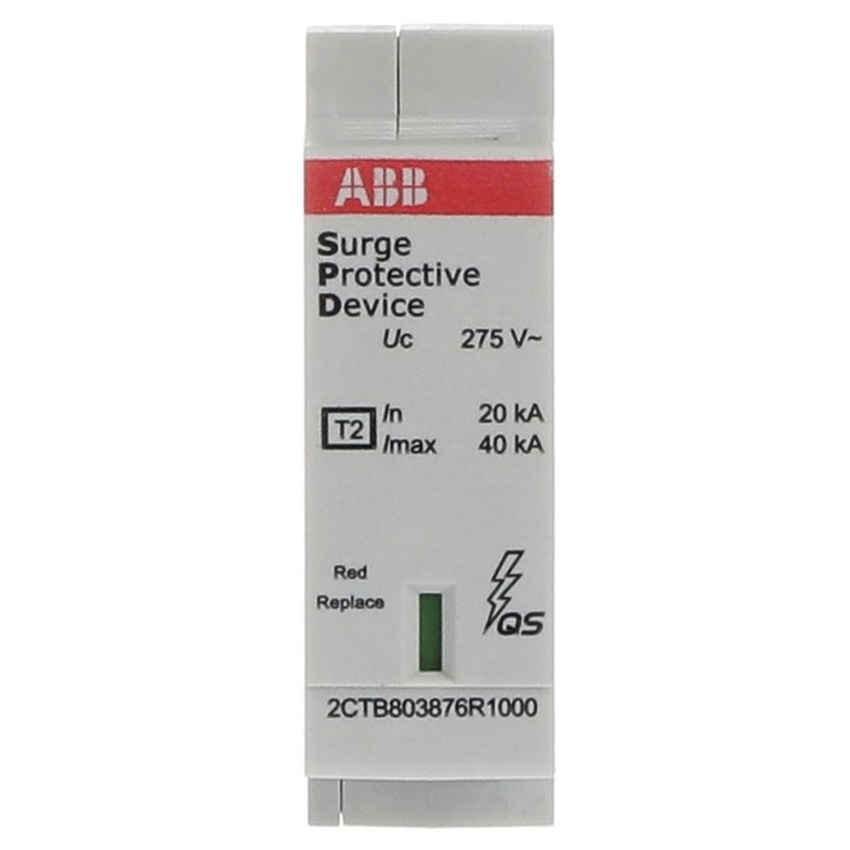

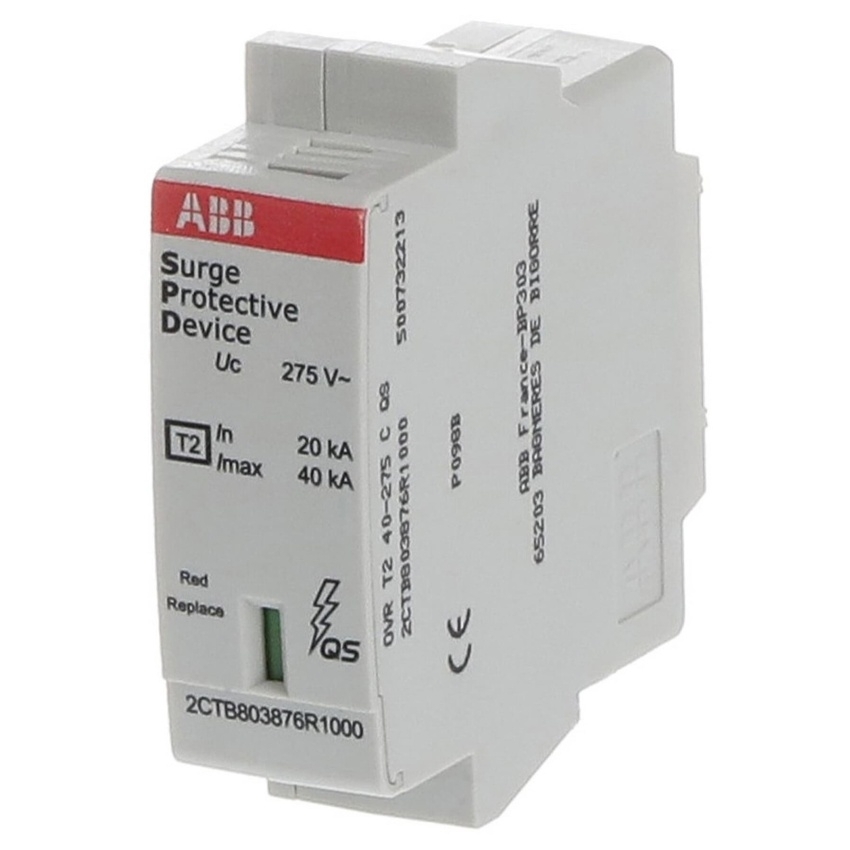

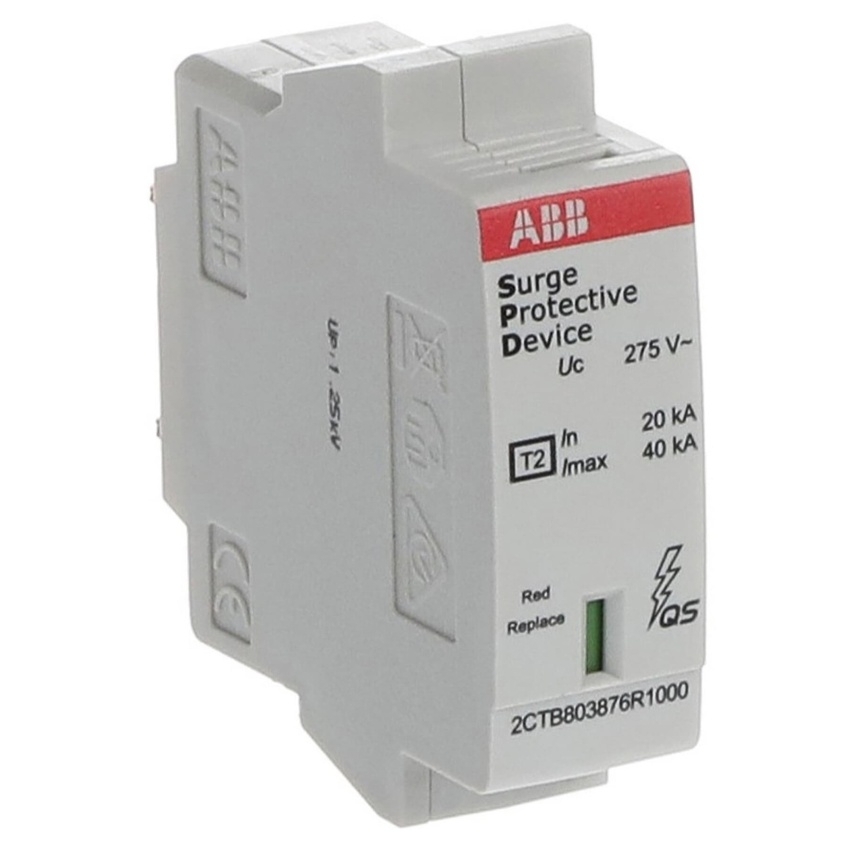

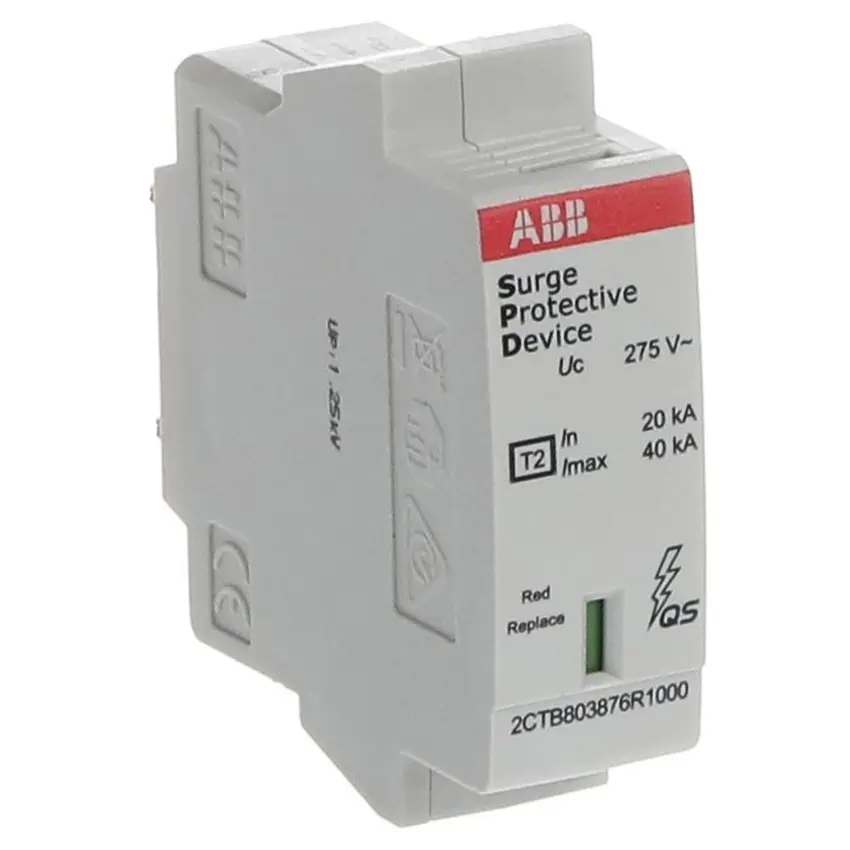

ABB SVODIČ OVR T2 40-275 C QS, 2CTB803876R1000

83738424_ABB_Foto1.jpg 83738424_ABB_Foto2.jpg 83738424_ABB_Foto3.jpg
ABB OVR T2 40-275 C QS je modulární zařízení pro ochranu proti přepětí typu 2. ABB OVR T... Zobrazit více

Výrobce: ABB

Kód produktu: 83738424 Zkopírováno

Kód dodavatele: 2CTB803876R1000 Zkopírováno

EAN: 3660308520890 Zkopírováno

Soustava DC: Ne

Soustava IT: Ne

Soustava TN: Ano

Soustava TN-C: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení
ABB OVR T2 40-275 C QS je modulární zařízení pro ochranu proti přepětí typu 2.

ABB OVR T2 40-275 C QS je modulární zařízení pro ochranu proti přepětí typu 2, určené k ochraně elektrických systémů před přechodnými přepětími, jako jsou blesky a spínací přepětí. Toto zařízení je určeno pro montáž na DIN lištu a je kompatibilní se systémy pro distribuci nízkého napětí TT, TN-C a TN-S. OVR T2 40-275 C QS je vybaveno mechanickým indikátorem stavu a je určeno pro použití v podružných rozvaděčích a koncových obvodech.

Klíčové vlastnosti

  • Ochrana proti přepětí typu 2 pro systémy TT, TN-C a TN-S
  • Montáž na DIN lištu
  • Mechanický indikátor stavu
  • Kompatibilní se systémy pro distribuci nízkého napětí
  • Určeno pro podružné rozvaděče a koncové obvody
Název parametru Hodnota
Soustava DC Ne
Soustava IT Ne
Soustava TN Ano
Soustava TN-C Ne
Soustava TN-C-S Ano
Soustava TN-S Ano
Soustava TT Ne
Soustava jiná Ne
Počet vodičů (bez uzemnění) 1
Jmenovitý svodový rázový proud (8/20) 20 kA
Max. svodový proud (8/20) 20 kA
Jmenovité napětí AC 230 V
Maximální trvalé napětí AC 275 V
Napěťová ochranná hladina 1.25 kV
Napěťová ochranná hladina L-N 1.25 kV
Napěťová ochranná hladina N-PE 1.25 kV
Maximální nadproudová ochrana, paralelní připojení (pojistka) 125
Maximální nadproudová ochrana, sériové zapojení (pojistka) 125
Jmenovitý zkratový proud (Isccr) 100 kA
Integrovaná ochrana proti zkratu Ne
Integrovaná předřazená pojistka Ne
Bez unikajícího proudu Ne
Způsob montáže Ostatní
Konstrukční velikost 4 TE
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 mm2
Max. průřez pružného vodiče (jemné lanko) 16 mm2
S komunikačním kontaktem Ne
Signalizace na přístroji Optické
Zkušební třída typ 2 Ano
Krytí (IP) IP20
Všechny parametry

Dokumenty ke stažení

technicky_list_83738424.pdf
Název parametru Hodnota
Soustava DC Ne
Soustava IT Ne
Soustava TN Ano
Soustava TN-C Ne
Soustava TN-C-S Ano
Soustava TN-S Ano
Soustava TT Ne
Soustava jiná Ne
Počet vodičů (bez uzemnění) 1
Jmenovitý svodový rázový proud (8/20) 20 kA
Max. svodový proud (8/20) 20 kA
Jmenovité napětí AC 230 V
Maximální trvalé napětí AC 275 V
Napěťová ochranná hladina 1.25 kV
Napěťová ochranná hladina L-N 1.25 kV
Napěťová ochranná hladina N-PE 1.25 kV
Maximální nadproudová ochrana, paralelní připojení (pojistka) 125
Maximální nadproudová ochrana, sériové zapojení (pojistka) 125
Jmenovitý zkratový proud (Isccr) 100 kA
Integrovaná ochrana proti zkratu Ne
Integrovaná předřazená pojistka Ne
Bez unikajícího proudu Ne
Způsob montáže Ostatní
Konstrukční velikost 4 TE
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 mm2
Max. průřez pružného vodiče (jemné lanko) 16 mm2
S komunikačním kontaktem Ne
Signalizace na přístroji Optické
Zkušební třída typ 2 Ano
Krytí (IP) IP20
