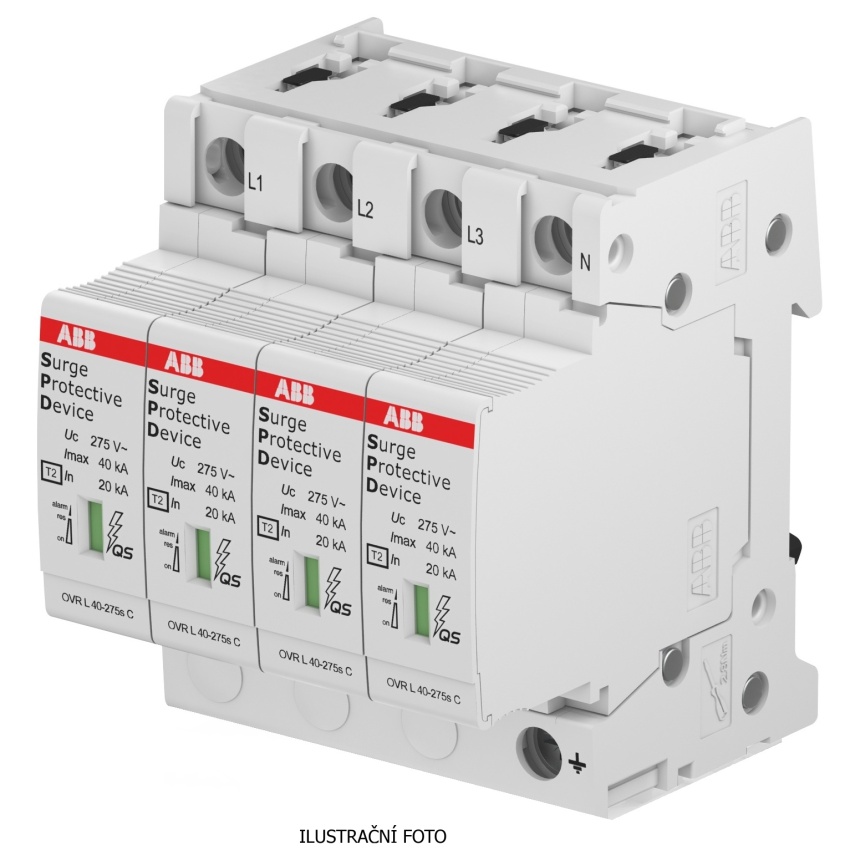

ABB SVODIČ OVR T2 4L 40-275S P QS, 2CTB815704R2300

ABB OVR T2 4L 40-275s P QS; Přepěťová ochrana; Typ: T2; určeno pro póly: L1,L2,L3,L4; Iimp... Zobrazit více

Výrobce: ABB

Kód produktu: 82974209 Zkopírováno

Kód dodavatele: 2CTB815704R2300 Zkopírováno

EAN: 3660308525345 Zkopírováno

Soustava DC: Ne

Soustava IT: Ne

Soustava TN: Ano

Soustava TN-C: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
ABB OVR T2 4L 40-275s P QS; Přepěťová ochrana; Typ: T2; určeno pro póly: L1,L2,L3,L4; Iimp,Ifi,Uc: 40-275 kA (V); se záložním varistorem jako bezpečnostní rezervou; S výměnným modulem; S indikátorem konce životnosti (QS- QuickSafe)
Název parametru Hodnota
Soustava DC Ne
Soustava IT Ne
Soustava TN Ano
Soustava TN-C Ne
Soustava TN-C-S Ano
Soustava TN-S Ano
Soustava TT Ne
Soustava jiná Ne
Počet vodičů (bez uzemnění) 4
Jmenovitý svodový rázový proud (8/20) 20 kA
Max. svodový proud (8/20) 20 kA
Jmenovité napětí AC 230 V
Maximální trvalé napětí AC 275 V
Napěťová ochranná hladina 1.4 kV
Napěťová ochranná hladina L-N 2.8 kV
Napěťová ochranná hladina N-PE 1.4 kV
Maximální nadproudová ochrana, paralelní připojení (pojistka) 160
Maximální nadproudová ochrana, sériové zapojení (pojistka) 125
Jmenovitý zkratový proud (Isccr) 100 kA
Integrovaná ochrana proti zkratu Ne
Integrovaná předřazená pojistka Ne
Bez unikajícího proudu Ne
Způsob montáže Ostatní
Konstrukční velikost 4 TE
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
S komunikačním kontaktem Ne
Signalizace na přístroji Optické
Zkušební třída typ 2 Ano
Krytí (IP) IP20
