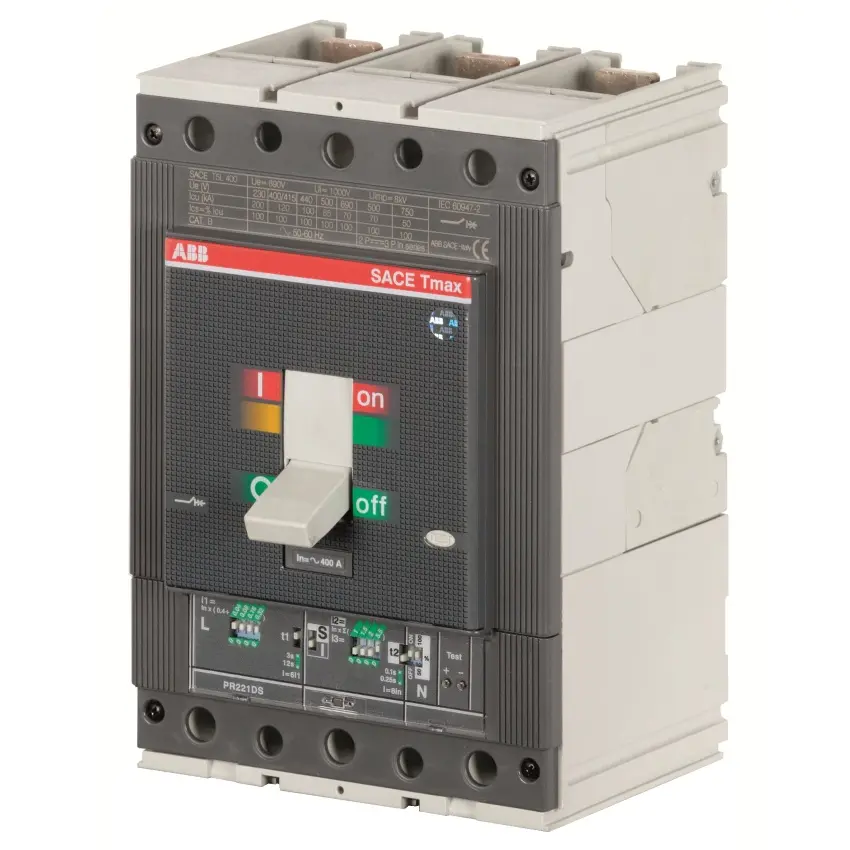

ABB T5H 400 PR221DS-LS IN=400 3P F F

Distribuční jistič, pevné provedení, přední svorky. Elektronická spoušť. Ochrana proti pře... Zobrazit více

Výrobce: ABB

Kód produktu: 80994730 Zkopírováno

Kód dodavatele: 1SDA054349R0001 Zkopírováno

EAN: 8015644554477 Zkopírováno

Počet pomocných spínacích kontaktů: 0

Počet pomocných rozpínacích kontaktů: 0

Jmenovitý trvalý proud Iu: 400 A

Počet pólů: 3

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Distribuční jistič, pevné provedení, přední svorky. Elektronická spoušť. Ochrana proti přetížení, s dlouhou časově závislou prodlevou a vypínací charakteristikou podle časově závislé křivky (I2t=k) podle normy IEC 60947-2. Ochrana proti zkratu, s časově závislou krátkou vypínací prodlevou a vypínací charakteristikou podle časově závislé křivky (I2t=k), nebo s pevnou vybavovací časovou prodlevou.
Název parametru Hodnota
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Jmenovitý trvalý proud Iu 400 A
Počet pólů 3
Rozsah nastavení spouště na přetížení 160 - 400 A
Počet pomocných kontaktů jako měnič 0
Krytí (IP) IP20
Integrovaný motorový pohon Ne
Druh el. připojení hlavního proudového obvodu Svorníkový spoj
Typ ovládacího prvku Páčka
K dispozici hlásič spuštění Ne
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 70 kA
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 400 - 4000 A
Nastavitelný rozsah nezpožděné zkratové spouště 400 - 4000 A
Vhodné pro montáž DIN lišty Ne
Integrovaná ochrana proti zemnímu zkratu Ne
Motorový pohon volitelný Ano
S podpěťovou spouští Ne
Typ konstrukce přístroje Montážní přístroj
Jmenovité napětí 690 - 690 V
Volitelná montáž na DIN lištu Ne
Kompletní přístroj s ochrannou jednotkou Ano
Poloha přípojky pro hlavní proudový obvod Vpředu
Všechny parametry
Název parametru Hodnota
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Jmenovitý trvalý proud Iu 400 A
Počet pólů 3
Rozsah nastavení spouště na přetížení 160 - 400 A
Počet pomocných kontaktů jako měnič 0
Krytí (IP) IP20
Integrovaný motorový pohon Ne
Druh el. připojení hlavního proudového obvodu Svorníkový spoj
Typ ovládacího prvku Páčka
K dispozici hlásič spuštění Ne
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 70 kA
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 400 - 4000 A
Nastavitelný rozsah nezpožděné zkratové spouště 400 - 4000 A
Vhodné pro montáž DIN lišty Ne
Integrovaná ochrana proti zemnímu zkratu Ne
Motorový pohon volitelný Ano
S podpěťovou spouští Ne
Typ konstrukce přístroje Montážní přístroj
Jmenovité napětí 690 - 690 V
Volitelná montáž na DIN lištu Ne
Kompletní přístroj s ochrannou jednotkou Ano
Poloha přípojky pro hlavní proudový obvod Vpředu
