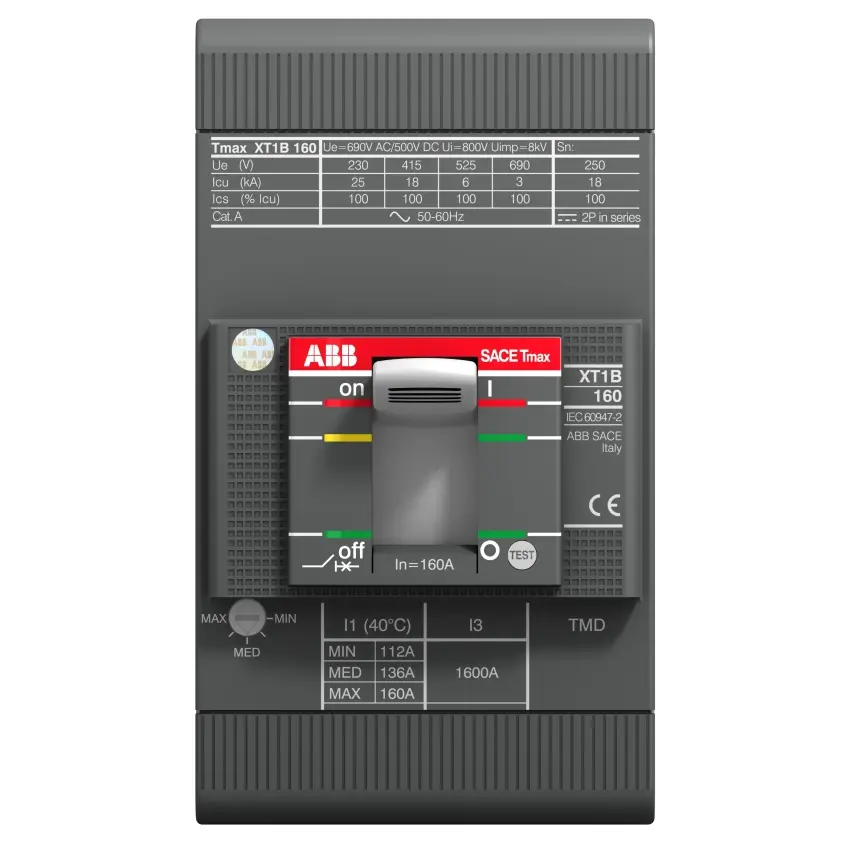

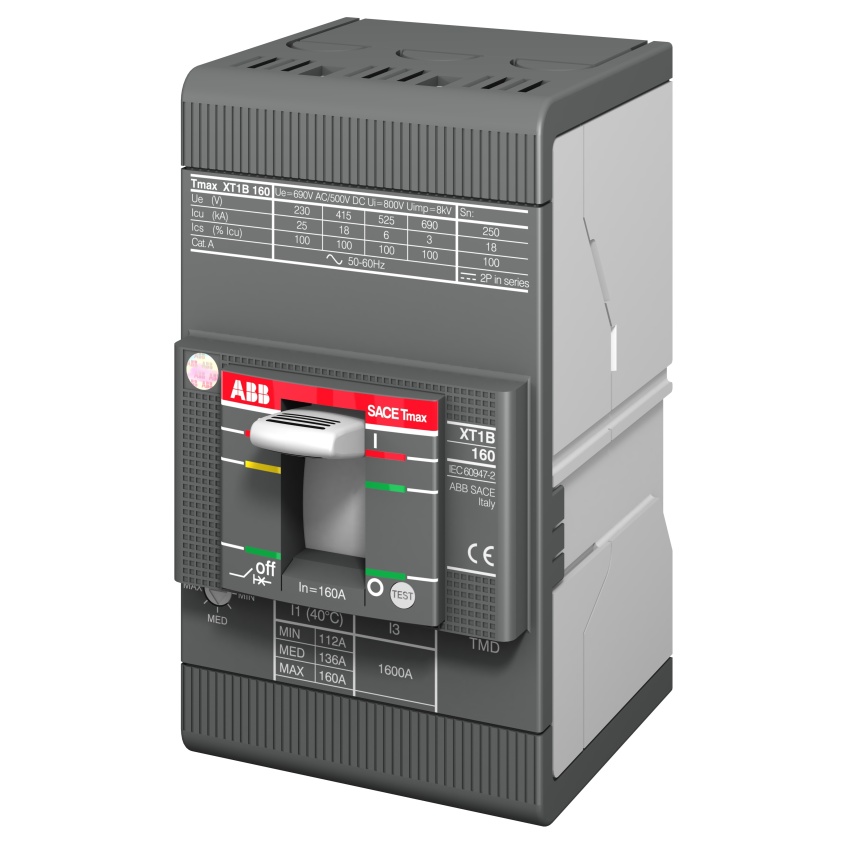

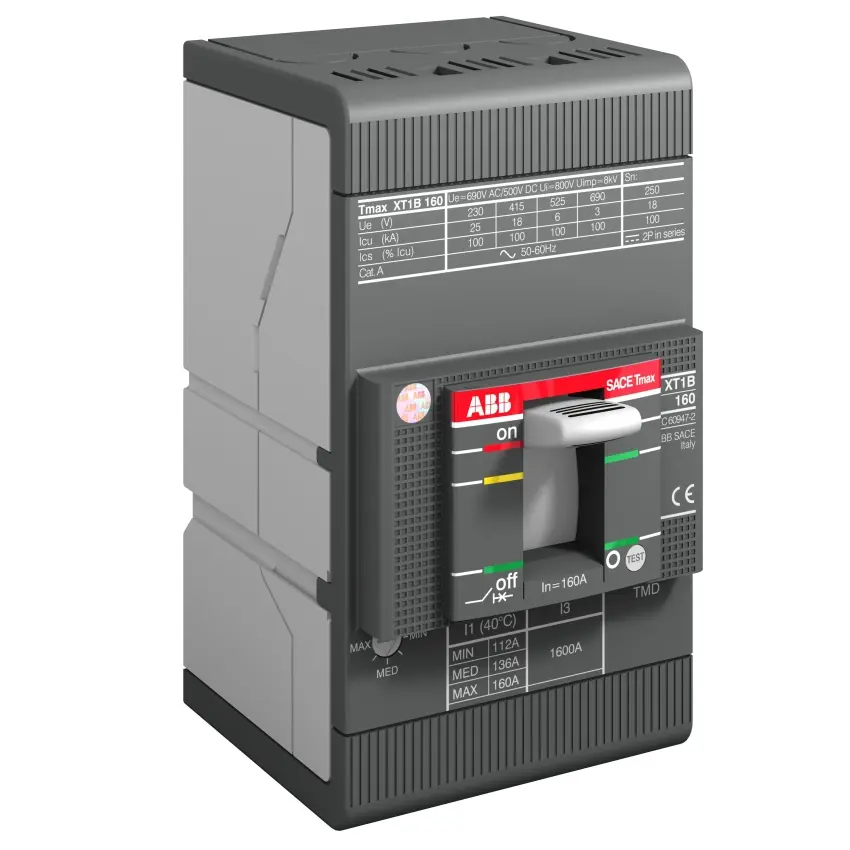

ABB TMAX JISTIČ XT1B 160 TMD 100-1000 3P F F

Jistič ABB TMAX XT1B 160 TMD 100-1000 3P s charakteristikou F pro ochranu elektrických obv... Zobrazit více

Výrobce: ABB

Kód produktu: 82686991 Zkopírováno

Kód dodavatele: 1SDA066807R0001 Zkopírováno

EAN: 8015644694487 Zkopírováno

Jmenovité napětí: 220 - 690 V

Typ ovládacího prvku: Páčka

Počet pomocných spínacích kontaktů: 0

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 18 kA

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Jistič ABB TMAX XT1B 160 TMD 100-1000 3P s charakteristikou F pro ochranu elektrických obvodů.

ABB TMAX JISTIČ XT1B 160 TMD 100-1000 3P F F je třípólový jistič určený pro spolehlivou ochranu elektrických instalací. Disponuje nastavitelným proudem v rozsahu 100 až 1000 A a charakteristikou vypínání F, která zajišťuje selektivní ochranu proti přetížení a zkratu. Tento jistič je součástí řady TMAX, která je známá svou robustností a dlouhou životností.

Klíčové vlastnosti

  • Třípólový jistič
  • Nastavitelný proud 100-1000 A
  • Charakteristika vypínání F
  • Řada TMAX XT1B 160
  • Robustní konstrukce
Název parametru Hodnota
Jmenovité napětí 220 - 690 V
Typ ovládacího prvku Páčka
Počet pomocných spínacích kontaktů 0
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 18 kA
Nastavitelný rozsah nezpožděné zkratové spouště 1000 - 1000 A
Rozsah nastavení spouště na přetížení 70 - 100 A
Motorový pohon volitelný Ano
Počet pomocných kontaktů jako měnič 0
Volitelná montáž na DIN lištu Ano
K dispozici hlásič spuštění Ne
Krytí (IP) IP20
Počet pomocných rozpínacích kontaktů 0
Kompletní přístroj s ochrannou jednotkou Ano
S podpěťovou spouští Ne
Typ konstrukce přístroje Montážní přístroj
Druh el. připojení hlavního proudového obvodu Svorníkový spoj
Jmenovitý trvalý proud Iu 160 A
Integrovaný motorový pohon Ne
Vhodné pro montáž DIN lišty Ne
Integrovaná ochrana proti zemnímu zkratu Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
