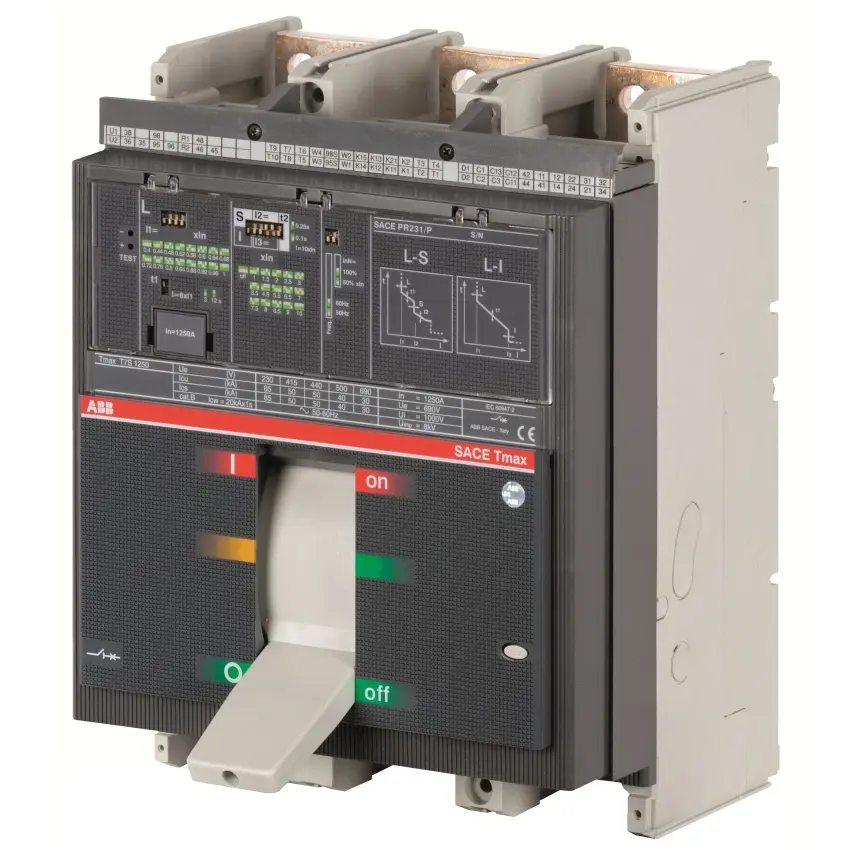

ABB TMAX JISTTIČ T7H 800 PR231/P LS/I IN=800A 3P F F 1SDA062642R0001

Jistič ABB TMAX T7H 800 PR231/P LS/I s jmenovitým proudem 800 A a 3 póly. Typové označení ... Zobrazit více

Výrobce: ABB

Kód produktu: 81763877 Zkopírováno

Kód dodavatele: 1SDA062642R0001 Zkopírováno

EAN: 8015644651916 Zkopírováno

Počet pomocných spínacích kontaktů: 0

Počet pomocných rozpínacích kontaktů: 0

Jmenovitý trvalý proud Iu: 800 A

Počet pólů: 3

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Jistič ABB TMAX T7H 800 PR231/P LS/I s jmenovitým proudem 800 A a 3 póly. Typové označení 1SDA062642R0001.

Jistič ABB TMAX T7H 800 PR231/P LS/I je určen pro spolehlivou ochranu elektrických obvodů s jmenovitým proudem 800 A. Disponuje třemi póly a je vybaven funkcí LS/I pro přesnou ochranu. Tento model je vhodný pro průmyslové aplikace vyžadující vysokou spolehlivost a bezpečnost.

Klíčové vlastnosti

  • Jmenovitý proud: 800 A
  • Počet pólů: 3
  • Typ: PR231/P LS/I
  • Výrobce: ABB
  • Kód dodavatele: 1SDA062642R0001
Název parametru Hodnota
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Jmenovitý trvalý proud Iu 800 A
Počet pólů 3
Rozsah nastavení spouště na přetížení 320 - 800 A
Počet pomocných kontaktů jako měnič 0
Krytí (IP) IP20
Integrovaný motorový pohon Ne
Druh el. připojení hlavního proudového obvodu Svorníkový spoj
Typ ovládacího prvku Páčka
K dispozici hlásič spuštění Ne
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 70 kA
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 800 - 8000 A
Nastavitelný rozsah nezpožděné zkratové spouště 800 - 8000 A
Vhodné pro montáž DIN lišty Ne
Integrovaná ochrana proti zemnímu zkratu Ne
Motorový pohon volitelný Ne
S podpěťovou spouští Ne
Typ konstrukce přístroje Montážní přístroj
Jmenovité napětí 690 - 690 V
Volitelná montáž na DIN lištu Ne
Kompletní přístroj s ochrannou jednotkou Ano
Poloha přípojky pro hlavní proudový obvod Vpředu
Všechny parametry
Název parametru Hodnota
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Jmenovitý trvalý proud Iu 800 A
Počet pólů 3
Rozsah nastavení spouště na přetížení 320 - 800 A
Počet pomocných kontaktů jako měnič 0
Krytí (IP) IP20
Integrovaný motorový pohon Ne
Druh el. připojení hlavního proudového obvodu Svorníkový spoj
Typ ovládacího prvku Páčka
K dispozici hlásič spuštění Ne
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 70 kA
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 800 - 8000 A
Nastavitelný rozsah nezpožděné zkratové spouště 800 - 8000 A
Vhodné pro montáž DIN lišty Ne
Integrovaná ochrana proti zemnímu zkratu Ne
Motorový pohon volitelný Ne
S podpěťovou spouští Ne
Typ konstrukce přístroje Montážní přístroj
Jmenovité napětí 690 - 690 V
Volitelná montáž na DIN lištu Ne
Kompletní přístroj s ochrannou jednotkou Ano
Poloha přípojky pro hlavní proudový obvod Vpředu
