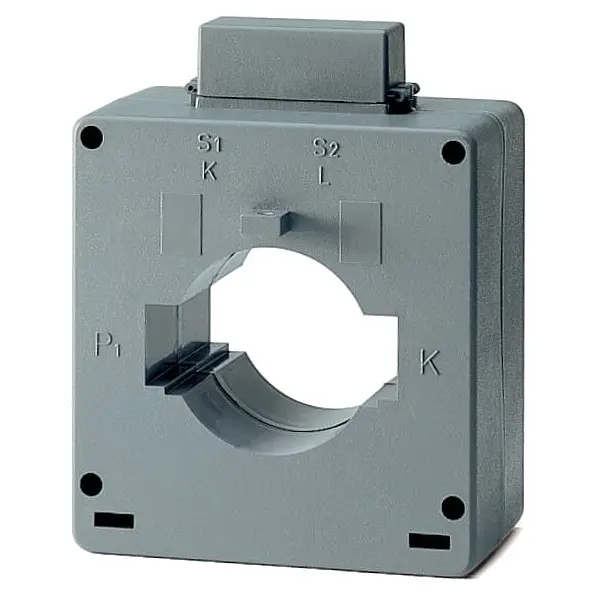

ABB TRAFO CT6/600

Proudový transformátor řady CT. Používá se pro transformaci primárních proudů na hodnotu .... Zobrazit více

Výrobce: ABB

Kód produktu: 42996919 Zkopírováno

Kód dodavatele: 2CSG421170R1101 Zkopírováno

EAN: 8012542605904 Zkopírováno

Provedení: Transformátor proudu vinutý

Primární jmenovitý proud In: 600 A

Součinitel omezení nadproudu: FS 5

S ochranou proti dotyku: Ano

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Proudový transformátor řady CT. Používá se pro transformaci primárních proudů na hodnotu .../5A na sekundární straně a slouží jako vložený prvek při připojování analogových a digitálních měřicích přístrojů.

Provedení: s průvlekovým (násuvným) otvorem na primární straně. Otvor, do kterého se vloží přípojnice nebo kabel, který pak tvoří primární stranu.

Kabel: průřez: 50 mm2, horizontální přípojnice: max. průměr 60x20 mm.
Název parametru Hodnota
Provedení Transformátor proudu vinutý
Primární jmenovitý proud In 600 A
Součinitel omezení nadproudu FS 5
S ochranou proti dotyku Ano
S měděnou lištou Ne
Průměr otvoru 0 mm
Sekundární jmenovitá intenzita proudu 5 A
Počet primárních vstupů 1
Západkové upevnění Ne
Třída přesnosti 0,5
Cejchováno Ne
Výška otvoru 22.5 - 22.5 mm
Šířka otvoru 64.7 - 64.7 mm
Sekundární připojení Šroubové spojení
