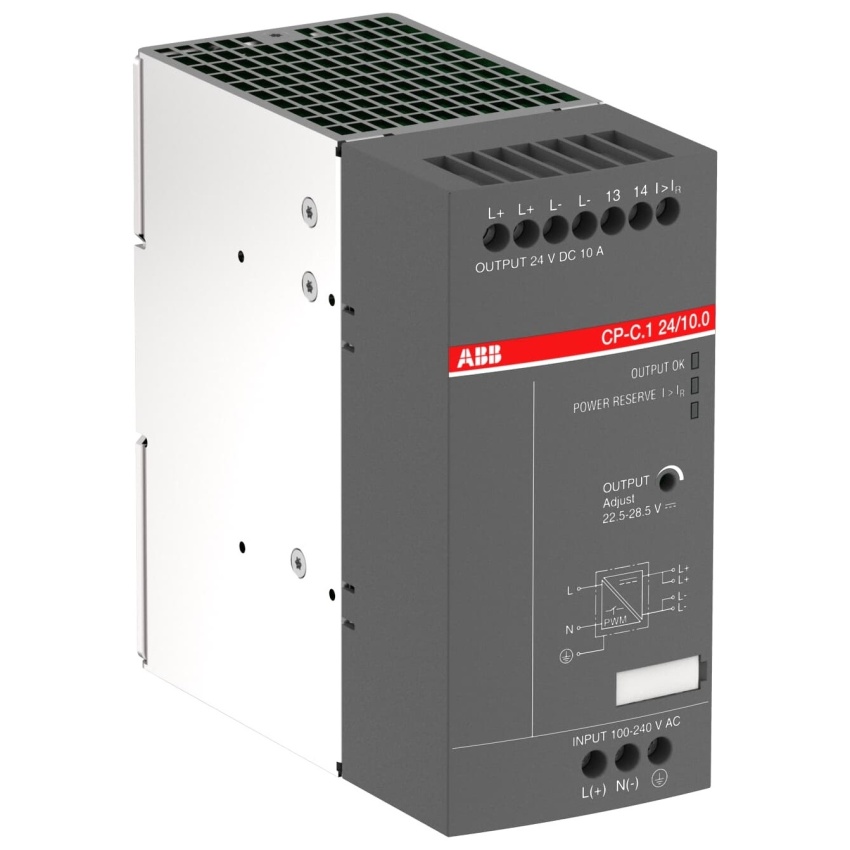

ABB ZDROJ CP-C1 24/10.0 1SVR360663R1001

CP-C.1 24/10.0 je spínaný zdroj s širokým vstupním rozsahem 85-264 V AC a výstupním výkone... Zobrazit více

Výrobce: ABB

Kód produktu: 81880961 Zkopírováno

Kód dodavatele: 1SVR360663R1001 Zkopírováno

EAN: 4013614503825 Zkopírováno

Šířka: 60 mm

Výška: 129.4 mm

Hloubka: 136 mm

Montážní výška: 129.4 mm

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
CP-C.1 24/10.0 je spínaný zdroj s širokým vstupním rozsahem 85-264 V AC a výstupním výkonem 240 W při 24 V DC. Výstupní proud dosahuje 10 A s možností nastavení napětí v rozsahu 22,5 až 28,5 V DC.

Napájecí zdroj CP-C.1 24/10.0 z řady CP-C.1 nabízí vstupní napětí 85-264 V AC a 90-300 V DC s jmenovitým vstupem 110-240 V AC. Výstupní výkon je 240 W s proudem 10 A při 24 V DC, přičemž výstupní napětí lze regulovat mezi 22,5 a 28,5 V DC. Zdroj poskytuje charakteristiku U/I s rezervou výkonu až 50 % a podporuje paralelní zapojení pro zvýšení kapacity a redundanci. K dispozici jsou doplňky jako redundantní jednotky a buffer moduly, které rozšiřují funkčnost zařízení.

Klíčové vlastnosti

  • Široký vstupní rozsah 85-264 V AC a 90-300 V DC
  • Výstupní výkon 240 W při 24 V DC
  • Nastavitelné výstupní napětí 22,5–28,5 V DC
  • Výstupní proud 10 A
  • Charakteristika U/I s výkonovou rezervou až 50 %
  • Podpora paralelního provozu pro zvýšení kapacity a redundanci
Název parametru Hodnota
Šířka 60 mm
Výška 129.4 mm
Hloubka 136 mm
Montážní výška 129.4 mm
Vhodné pro bezpečnostní funkce Ne
Typ napájecího napětí AC/DC
Výstupní výkon 240 W
Regulované výstupní napětí Ano
Typ el. připojení Šroubové připojení
Montáž na lištu možná Ano
Možnost nástěnné montáže Ne
1. výstupní napětí 24 - 24 V
Jmenovité napájecí napětí AC 50 Hz 85 - 264 V
Jmenovité napájecí napětí AC 60 Hz 85 - 264 V
Jmenovité napájecí napětí DC 0 - 0 V
Odolné proti zkratu Ano
Jmen. výstupní napětí 1 24 V
Max. výstupní proud 1 10 A
Vhodné pro řadovou montáž Ne
Možnost přímé montáže Ne
Nastavitelné výstupní napětí Ne
Výkonnost dle EN ISO 13849-1 Bez
Jmenovitý výstupní proud 3 0 A
Jmen. výstupní napětí 3 0 V
Jmen. výstupní napětí 2 0 V
3. výstupní napětí 0 - 0 V
Krytí (IP) IP20
Jmenovitý výstupní proud 2 0 A
Jmenovitý výstupní proud 1 10 A
Montážní šířka 60 mm
Max. výstupní proud 3 0 A
Max. výstupní proud 2 0 A
Spotřeba energie 15 VA
2. výstupní napětí 0 - 0 V
Úroveň bezpečnosti podle IEC 61508 Bez
