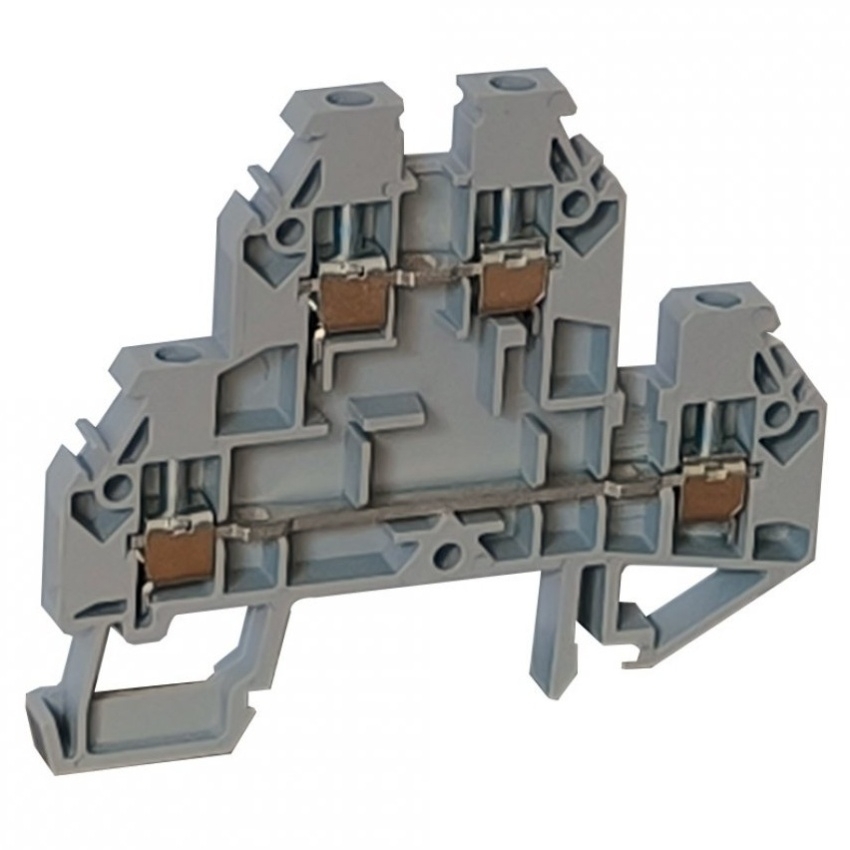

BEC SVORKA EB 4 U2/1 ŠE PATROVÁ , A921200

Patrová svorka EB 4 U2/1 ŠE se čtyřmi připojovacími místy a jmenovitým průřezem vodiče 4 mm².

Patrová svorka EB 4 U2/1 ŠE umožňuje připojení vodičů o průřezu od 0,5 do 6 mm² a nabízí čtyři připojovací místa ve dvou patrech. Jmenovitý proud činí 32 A, přičemž při použití propojovacího hřebenu je maximální proudové zatížení svorky EB 4 U2 28 A. Svorka se montuje na lištu TH 35, má stupeň krytí IP20 a provozní teplotu od −40 do +105 °C. Na konci řady je nutné použít ukončovací přepážku.

Klíčové vlastnosti

• Jmenovitý průřez vodiče 4 mm²
• Rozsah připojitelnosti od 0,5 do 6 mm²
• Jmenovitý proud 32 A
• Maximální proudové zatížení při použití propojovacího hřebenu 28 A
• Jmenovitý krátkodobý výdržný proud 480 A
• Jmenovité izolační napětí 1000 V AC/DC
• Jmenovité impulzní výdržné napětí 8000 V
• Utahovací moment 0,5 Nm
• Určeno pro křížový šroubovák PH 0 nebo plochý šroubovák 0,5 × 3
• Montáž na lištu TH 35
• Stupeň krytí IP20
• Provozní teplota od −40 do +105 °C
• Čtyři připojovací místa
• Dvě patra
• Nutnost ukončovací přepážky na konci řady
• Norma EN 60947-7-1
• Rozměry 6 × 57,5 × 69,3 mm (šířka × výška × délka)
• Kód A921200
