BEČOV BLOK DISTRIB. LK DTB 185+8X24 ULK185K

Distribuční blok LK DTB 185+8x24Distribuční bloky LK DTB slouží k rozbočení vodičů z jedno... Zobrazit více

Výrobce: ELEKTRO BEČOV

Kód produktu: 82796294 Zkopírováno

Kód dodavatele: ULK185K Zkopírováno

EAN: 8595155057952 Zkopírováno

Provedení testované ohledně nebezpečí výbuchu 'Ex e': Ne

Připojitelný průřez jemného lankového vodiče s lisovací koncovkou: 6 - 25 mm2

Připojitelný průřez jednodrátového vodiče: 2.5 - 35 mm2

Jmenovitý proud In: 500 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

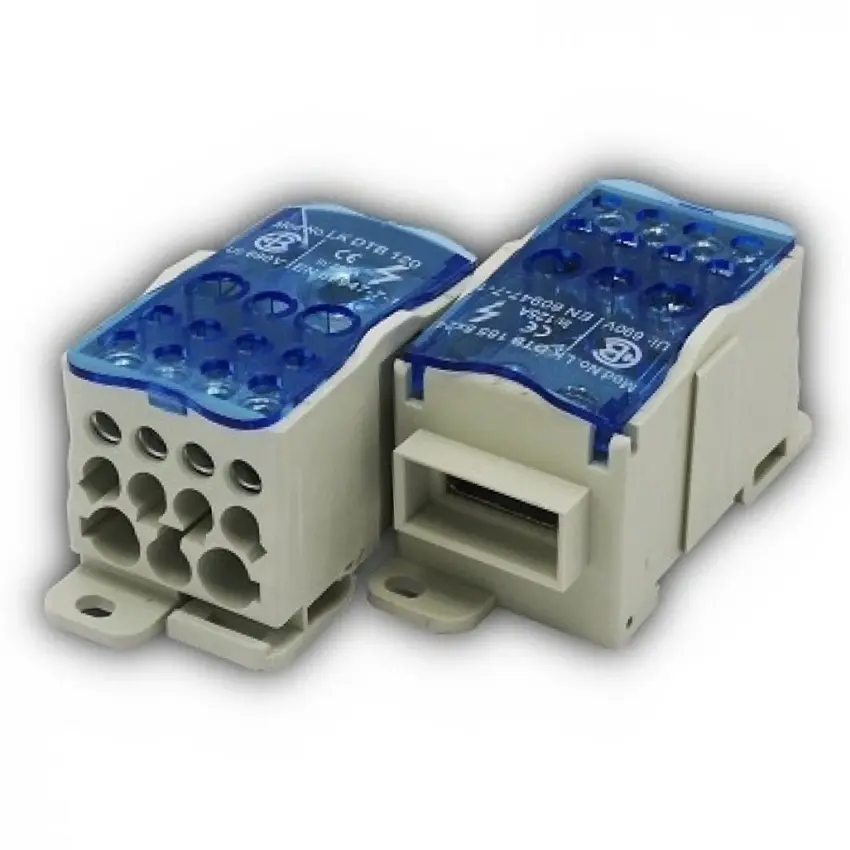

Distribuční blok LK DTB 185+8x24

Distribuční bloky LK DTB slouží k rozbočení vodičů z jednoho většího průřezu do několika vodičů menšího průřezu. Nabízíme 6 základních typů dle jmenovitého průřezu vstupního (napájecího) vodiče, a to 16, 35, 70, 120, 185 mm2 a pro pružné sběrnice s označením 185+8x24. Distribuční bloky mají snadno otevíratelný horní kryt z modrého transparentního plastu, který ale není nutné otevírat pro montáž i demontáž výstupních vodičů. Bloky stejné velkosti je možné spojovat, díky tomu je dosaženo vyšší pevnosti a kompaktnosti celé sestavy. Pro utažení šroubů se používá inbusový klíč. Plocha šroubů, která je v kontaktu s vodičem je speciálně upravena, tak aby byla minimalizována deformace vodiče, za dodržení co největšího utažení. Bloky je možné montovat jak na lištu TH 35 (din lištu), tak i pomocí montážních šroubů na rovný podklad.

Název parametru Hodnota
Provedení testované ohledně nebezpečí výbuchu 'Ex e' Ne
Připojitelný průřez jemného lankového vodiče s lisovací koncovkou 6 - 25 mm2
Připojitelný průřez jednodrátového vodiče 2.5 - 35 mm2
Jmenovitý proud In 500 A
Jmenovité napětí 690 V
Typ el. připojení 1 Závitová přípojka
Počet pólů 1
Počet míst upnutí pro každý pól 12
Způsob montáže DIN lišta 35 mm
Materiál izolačního tělesa Termoplast
Je zapotřebí uzavírací deska Ne
Barva Šedá
Transparentní Ne
Šířka 49 mm
Výška 50 mm
Hloubka 96 mm
Všechny parametry
