BEČOV BLOK DISTRIB. LK DTB 70 ULK070

Distribuční blok LK DTB 70Distribuční bloky LK DTB slouží k rozbočení vodičů z jednoho vět... Zobrazit více

Výrobce: ELEKTRO BEČOV

Kód produktu: 82699931 Zkopírováno

Kód dodavatele: ULK070 Zkopírováno

EAN: 8595155057921 Zkopírováno

Provedení testované ohledně nebezpečí výbuchu 'Ex e': Ne

Připojitelný průřez jemného lankového vodiče s lisovací koncovkou: 2.5 - 16 mm2

Připojitelný průřez jednodrátového vodiče: 2.5 - 70 mm2

Jmenovitý proud In: 192 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

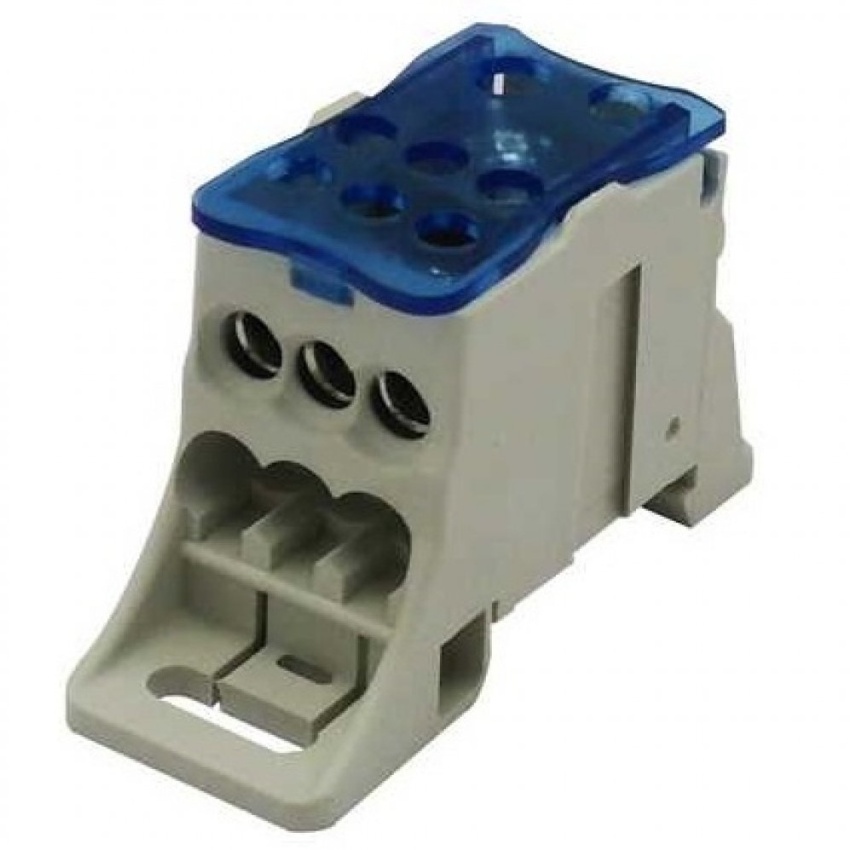

Distribuční blok LK DTB 70

Distribuční bloky LK DTB slouží k rozbočení vodičů z jednoho většího průřezu do několika vodičů menšího průřezu. Nabízíme 6 základních typů dle jmenovitého průřezu vstupního (napájecího) vodiče, a to 16, 35, 70, 120, 185 mm2 a pro pružné sběrnice s označením 185+8x24. Distribuční bloky mají snadno otevíratelný horní kryt z modrého transparentního plastu, který ale není nutné otevírat pro montáž i demontáž výstupních vodičů. Bloky stejné velkosti je možné spojovat, díky tomu je dosaženo vyšší pevnosti a kompaktnosti celé sestavy. Pro utažení šroubů se používá inbusový klíč. Plocha šroubů, která je v kontaktu s vodičem je speciálně upravena, tak aby byla minimalizována deformace vodiče, za dodržení co největšího utažení. Bloky je možné montovat jak na lištu TH 35 (din lištu), tak i pomocí montážních šroubů na rovný podklad.

Název parametru Hodnota
Provedení testované ohledně nebezpečí výbuchu 'Ex e' Ne
Připojitelný průřez jemného lankového vodiče s lisovací koncovkou 2.5 - 16 mm2
Připojitelný průřez jednodrátového vodiče 2.5 - 70 mm2
Jmenovitý proud In 192 A
Jmenovité napětí 690 V
Typ el. připojení 1 Závitová přípojka
Počet pólů 1
Počet míst upnutí pro každý pól 8
Způsob montáže DIN lišta 35 mm
Materiál izolačního tělesa Termoplast
Je zapotřebí uzavírací deska Ne
Barva Modrá
Transparentní Ne
Šířka 29 mm
Výška 46 mm
Hloubka 77 mm
