BEČOV SVORKA BD 50/A J441935
Výrobce: ELEKTRO BEČOV
Kód produktu: 81770430 Zkopírováno
Kód dodavatele: J441935 Zkopírováno
EAN: 8595155045706 Zkopírováno
Jmenovitý proud In: 150 A
Jmenovité napětí: 1000 V
Typ el. připojení 1: Závitová přípojka
Způsob montáže: Přímá montáž
Na objednání u dodavatele
K vyzvednutí na pobočkách na objednání
Dostupnost na pobočkách
| Pobočka | Dostupnost |
|---|---|
| Brno - Kšírova (centrála) | Na objednání u dodavatele |
| Brno - Řečkovice | Na objednání u dodavatele |
| Blansko | Na objednání u dodavatele |
| Bystřice nad Pernštejnem | Na objednání u dodavatele |
| Čáslav | Na objednání u dodavatele |
| Česká Třebová | Na objednání u dodavatele |
| Hradec Králové | Na objednání u dodavatele |
| Hustopeče | Na objednání u dodavatele |
| Chotěboř | Na objednání u dodavatele |
| Jevíčko | Na objednání u dodavatele |
| Kladno | Na objednání u dodavatele |
| Kroměříž | Na objednání u dodavatele |
| Liberec | Na objednání u dodavatele |
| Pardubice | Na objednání u dodavatele |
| Praha 13 - Stodůlky | Na objednání u dodavatele |
| Praha 4 - Spořilov | Na objednání u dodavatele |
| Praha 9 - Horní Počernice | Na objednání u dodavatele |
| Prostějov | Na objednání u dodavatele |
| Rychnov nad Kněžnou | Na objednání u dodavatele |
| Sokolov | Na objednání u dodavatele |
| Svitavy | Na objednání u dodavatele |
| Šenov u Nového Jičína | Na objednání u dodavatele |
| Tišnov | Na objednání u dodavatele |
| Trutnov | Na objednání u dodavatele |
| Třebíč | Na objednání u dodavatele |
| Uherské Hradiště | Na objednání u dodavatele |
| Uherské Hradiště - Jaktáře | Na objednání u dodavatele |
| Velké Meziříčí | Na objednání u dodavatele |
| Vysoké Mýto | Na objednání u dodavatele |
| Zábřeh | Na objednání u dodavatele |
| Zastávka u Brna | Na objednání u dodavatele |
| Zlín | Na objednání u dodavatele |
| Žďár nad Sázavou | Na objednání u dodavatele |
Cenu a nákup zobrazíme po přihlášení
Ceny na ELKOV jsou individuální podle vaší smlouvy. Přihlaste se a uvidíte svou cenu i možnost objednání.

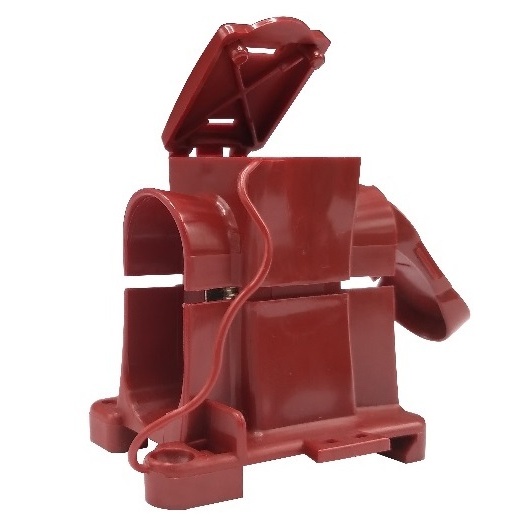

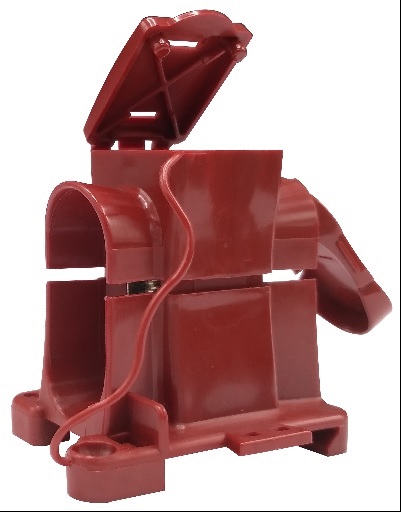

Svorka BD 50/A
Svorky řady BD umožňují připojení plných a slaněných vodičů od průřezu 2,5 mm2 do 120 mm2 bez nutnosti přerušení hlavního průběžného vodiče. Jejich použití je zvláště vhodné tam, kde se vyžaduje připojení bez přerušení průchozího vedení nebo kde se vyžaduje spolehlivá a hlavně bezpečná instalace. Izolační pouzdro je navrženo tak, aby co možná nejlépe ochránilo před nebezpečným dotykem živých částí. Z tohoto důvodu je utahovací šroub chráněný krytem, který je možno navíc dodatečně označit barevným štítkem BDBS. Náběhový žlábek slouží nejen k preciznímu zavedení vodiče, ale taktéž chrání před nebezpečným dotykem. Svorky řady BD jsou zasazeny do plastového pouzdra, které je vyrobeno z polyamidu PA 6 červené barvy, V2 (podle UL 94). Funkční část se skládá z mosazné závitové vložky a šroubu s povrchovou úpravou. Typy 6 a 10 mm2 jsou dodávány v sadě 12 ks, které je možné snadno od sebe ručně oddělit. Zápustný šroub má metrický závit, je integrován do víka vybaveného krytkou. Zároveň je víko spojeno se spodní částí svorky plastovým poutkem. Typy 50 mm2 a více jsou vybaveny šrouby s vnitřním šestihranem. Svorky řady BD je možno upínat od průřezu 35 mm2 a výše na lištu TH 35 a mezi sebou je spojovat zaklapávacím zámkem.
| Název parametru | Hodnota |
|---|---|
| Jmenovitý proud In | 150 A |
| Jmenovité napětí | 1000 V |
| Typ el. připojení 1 | Závitová přípojka |
| Způsob montáže | Přímá montáž |
| Materiál izolačního tělesa | Termoplast |
| Třída hořlavosti izolačního materiálu dle UL 94 | V2 |
| Je zapotřebí uzavírací deska | Ne |
| Barva | Červená |
| Provedení testované ohledně nebezpečí výbuchu 'Ex e' | Ne |
| Připojitelný průřez jednodrátového vodiče | 50 - 50 mm2 |
| Připojitelný průřez vícedrátového vodiče | 35 - 35 mm2 |
| Počet pólů | 1 |
| Počet míst upnutí pro každý pól | 1 |
| Provozní teplota | 0 - 110 °C |
| Transparentní | Ne |
| Šířka | 59 mm |
| Výška | 54 mm |
| Hloubka | 30 mm |
| Název parametru | Hodnota |
|---|---|
| Jmenovitý proud In | 150 A |
| Jmenovité napětí | 1000 V |
| Typ el. připojení 1 | Závitová přípojka |
| Způsob montáže | Přímá montáž |
| Materiál izolačního tělesa | Termoplast |
| Třída hořlavosti izolačního materiálu dle UL 94 | V2 |
| Je zapotřebí uzavírací deska | Ne |
| Barva | Červená |
| Provedení testované ohledně nebezpečí výbuchu 'Ex e' | Ne |
| Připojitelný průřez jednodrátového vodiče | 50 - 50 mm2 |
| Připojitelný průřez vícedrátového vodiče | 35 - 35 mm2 |
| Počet pólů | 1 |
| Počet míst upnutí pro každý pól | 1 |
| Provozní teplota | 0 - 110 °C |
| Transparentní | Ne |
| Šířka | 59 mm |
| Výška | 54 mm |
| Hloubka | 30 mm |
