BEČOV SVORKA BDS 50 I277607
Výrobce: ELEKTRO BEČOV
Kód produktu: 81767678 Zkopírováno
Kód dodavatele: I277607 Zkopírováno
EAN: 8595155030467 Zkopírováno
Provedení testované ohledně nebezpečí výbuchu 'Ex e': Ne
Připojitelný průřez jednodrátového vodiče: 50 - 50 mm2
Připojitelný průřez vícedrátového vodiče: 35 - 35 mm2
Jmenovitý proud In: 150 A
Na objednání u dodavatele
K vyzvednutí na pobočkách na objednání
Dostupnost na pobočkách
| Pobočka | Dostupnost |
|---|---|
| Brno - Kšírova (centrála) | Na objednání u dodavatele |
| Brno - Řečkovice | Na objednání u dodavatele |
| Blansko | Na objednání u dodavatele |
| Bystřice nad Pernštejnem | Na objednání u dodavatele |
| Čáslav | Na objednání u dodavatele |
| Česká Třebová | Na objednání u dodavatele |
| Hradec Králové | Na objednání u dodavatele |
| Hustopeče | Na objednání u dodavatele |
| Chotěboř | Na objednání u dodavatele |
| Jevíčko | Na objednání u dodavatele |
| Kladno | Na objednání u dodavatele |
| Kroměříž | Na objednání u dodavatele |
| Liberec | Na objednání u dodavatele |
| Pardubice | Na objednání u dodavatele |
| Praha 13 - Stodůlky | Na objednání u dodavatele |
| Praha 4 - Spořilov | Na objednání u dodavatele |
| Praha 9 - Horní Počernice | Na objednání u dodavatele |
| Prostějov | Na objednání u dodavatele |
| Rychnov nad Kněžnou | Na objednání u dodavatele |
| Sokolov | Na objednání u dodavatele |
| Svitavy | Na objednání u dodavatele |
| Šenov u Nového Jičína | Na objednání u dodavatele |
| Tišnov | Na objednání u dodavatele |
| Trutnov | Na objednání u dodavatele |
| Třebíč | Na objednání u dodavatele |
| Uherské Hradiště | Na objednání u dodavatele |
| Uherské Hradiště - Jaktáře | Na objednání u dodavatele |
| Velké Meziříčí | Na objednání u dodavatele |
| Vysoké Mýto | Na objednání u dodavatele |
| Zábřeh | Na objednání u dodavatele |
| Zastávka u Brna | Na objednání u dodavatele |
| Zlín | Na objednání u dodavatele |
| Žďár nad Sázavou | Na objednání u dodavatele |
Cenu a nákup zobrazíme po přihlášení
Ceny na ELKOV jsou individuální podle vaší smlouvy. Přihlaste se a uvidíte svou cenu i možnost objednání.

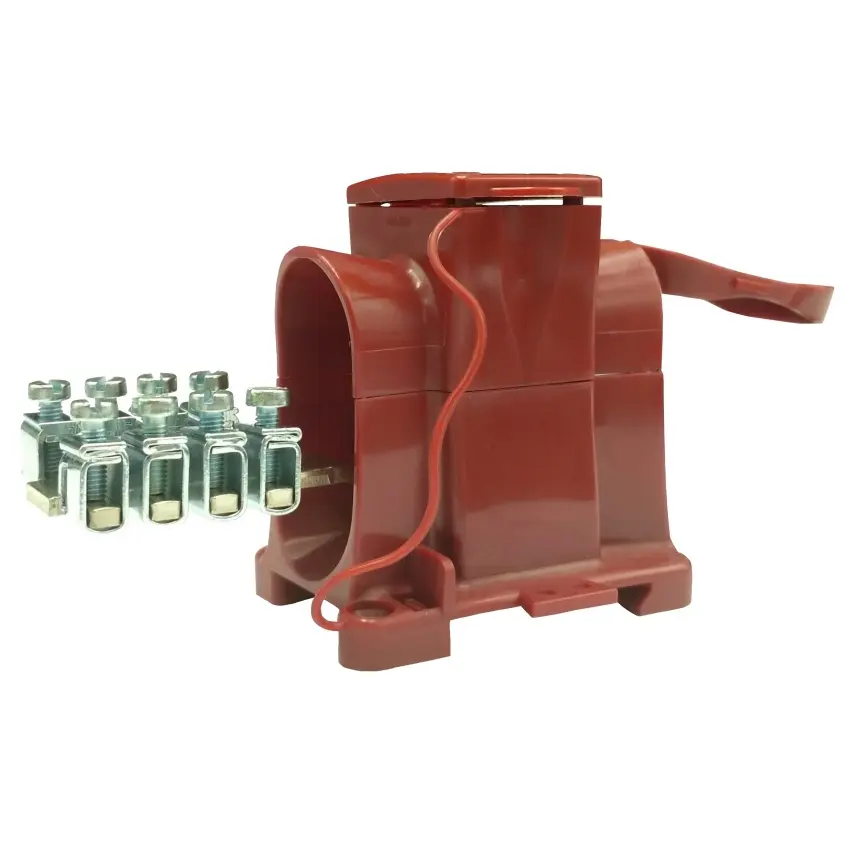

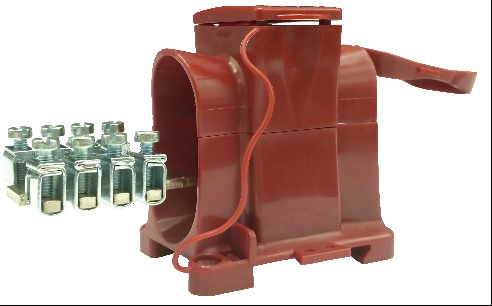

Stoupačková svorkovnice BDS 50
Stoupačkové svorkovnice BDS se skládají z vlastní svorky BD a rozdělovacího můstku. Jejich hlavní výhodou oproti svorkám HVS je možnost uchycení na DIN lištu. Průchozí vodič je možné taktéž vložit bez přerušení, nutné je pouze jeho odizolování. Rozdělovací můstek je možné vložit nad průchozí vodič. Poté lze sestavu utáhnout inbusovým šroubem a zakrytovat. Krytku lze označit barevným štítkem BDBS. Stoupačkové svorkovnice BDS se skládají z rozdělovacího můstku s třmeny a z průchozí izolované svorky BD, která je zasazena do plastového pouzdra vyrobeného z polyamidu PA 6 červené barvy, V2 (podle UL 94). Funkční část se skládá z mosazné závitové vložky a šroubu s povrchovou úpravou. Zápustný šroub má metrický závit, je integrován do víka vybaveného krytkou. Zároveň je víko spojeno se spodní částí svorky plastovým poutkem. Svorkovnici BDS lze upnout na lištu TH 35 nebo na podložku pomocí šroubů (max. M 4). Mosazný rozdělovací můstek (povrchově upravený) je osazen povrchově upravenými ocelovými třmeny a šrouby. Svorkovnici BDS, HVS lze instalovat v provedení s jedním či dvěma můstky. Přiklopením horního dílu a utažením šroubu dojde k vlastnímu dotažení můstku ve svorce. Odbočné vodiče se připevňují do třmenů na můstku dle potřeby. Třmeny na můstku jsou aretovány proti vypadnutí při povoleném stavu.
| Název parametru | Hodnota |
|---|---|
| Provedení testované ohledně nebezpečí výbuchu 'Ex e' | Ne |
| Připojitelný průřez jednodrátového vodiče | 50 - 50 mm2 |
| Připojitelný průřez vícedrátového vodiče | 35 - 35 mm2 |
| Jmenovitý proud In | 150 A |
| Jmenovité napětí | 1000 V |
| Typ el. připojení 2 | Závitová přípojka |
| Způsob montáže | Přímá montáž |
| Materiál izolačního tělesa | Termoplast |
| Provozní teplota | -30 - 110 °C |
| Barva | Červená |
| Typ el. připojení 1 | Závitová přípojka |
| Počet pólů | 1 |
| Počet míst upnutí pro každý pól | 8 |
| Třída hořlavosti izolačního materiálu dle UL 94 | V2 |
| Je zapotřebí uzavírací deska | Ne |
| Transparentní | Ne |
| Šířka | 130 mm |
| Výška | 54 mm |
