BEČOV SVORKA PUSH-IN PYK 2,5 ŠEDÁ

Svorka push-in PYK 2,5 ŠEJednopólové push-in svorky PYK umožňují bezšroubové připojení vod... Zobrazit více

Výrobce: ELEKTRO BEČOV

Kód produktu: 82382822 Zkopírováno

Kód dodavatele: A0307109 Zkopírováno

EAN: 8595155054074 Zkopírováno

Připojitelný průřez jednodrátového vodiče: 0.34 - 4 mm2

Připojitelný průřez vícedrátového vodiče: 0.34 - 2.5 mm2

Jmenovitý proud In: 24 A

Jmenovité napětí: 800 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

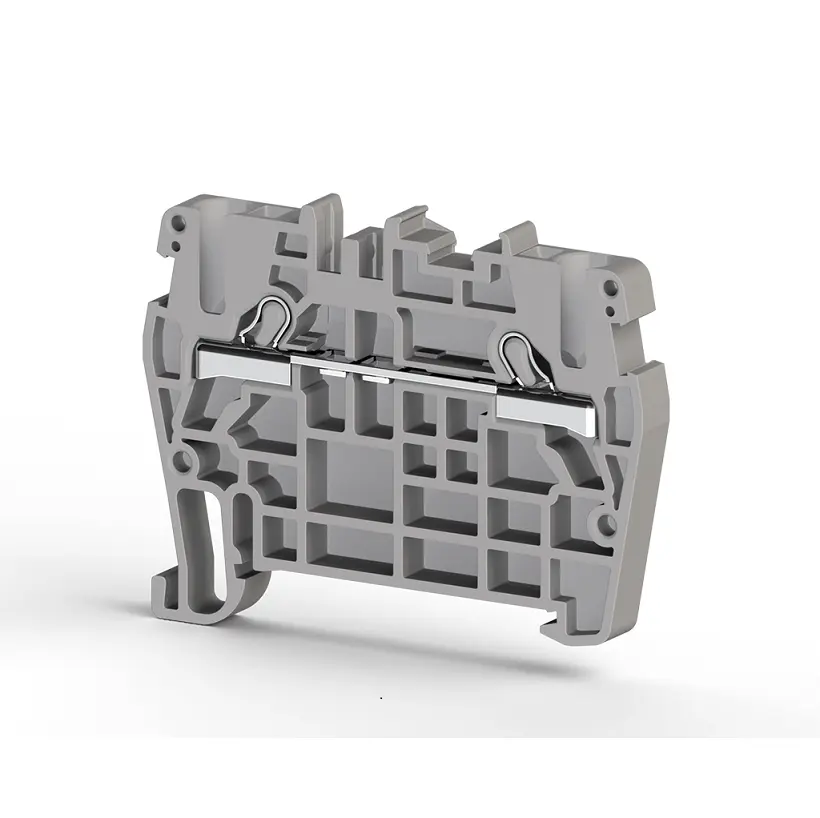

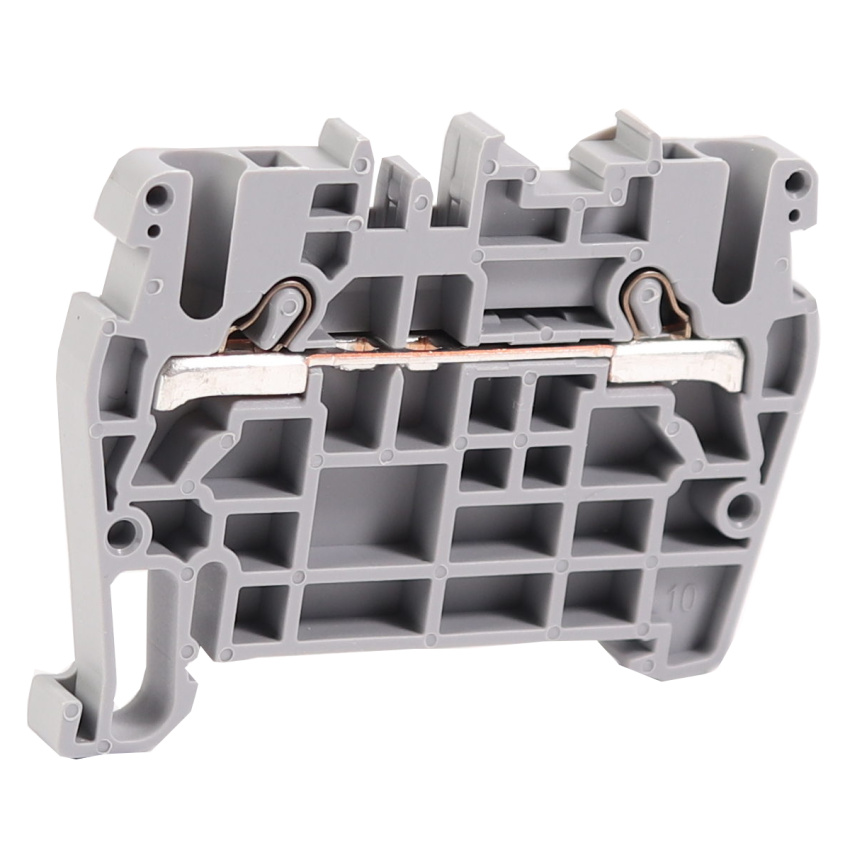

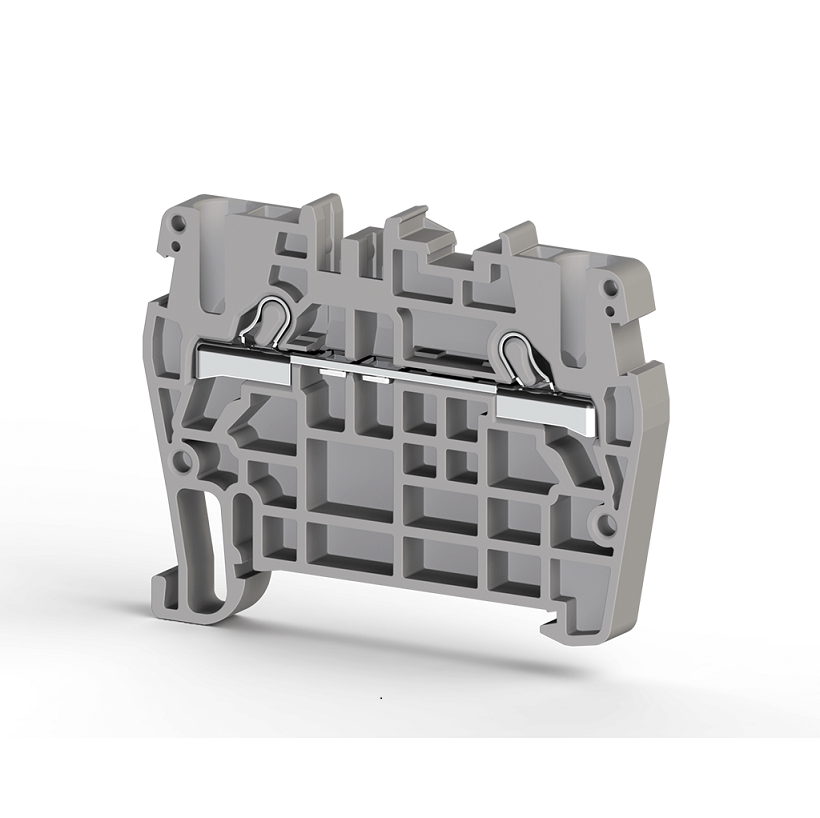

Svorka push-in PYK 2,5 ŠE

Jednopólové push-in svorky PYK umožňují bezšroubové připojení vodičů od jmenovitého průřezu 1,5 do průřezu 16 mm2. Svorky jsou konstruovány tak, aby bylo možné připojit tuhé a jemně slaněné vodiče s dutinkami, bez použití nástroje – pro připojení stačí zasunout vodič do svorky. Díky snadnému a rychlému připojení vodičů, vzniká velká časová úspora při montáži. Pro připojení jemně slaněného vodiče bez dutinky je vhodné použít nástroj. Svorky jsou nabízeny v barevné variantě šedá a modrá. Lze doplnit koncovou a středovou přepážkou. Sousedící svorky je možné propojit propojovacím hřebenem. K typům PYK 2,5 a PYK 4 lze použít testovací adaptér. Značení svorek se provádí štítky.

Název parametru Hodnota
Připojitelný průřez jednodrátového vodiče 0.34 - 4 mm2
Připojitelný průřez vícedrátového vodiče 0.34 - 2.5 mm2
Jmenovitý proud In 24 A
Jmenovité napětí 800 V
Typ el. připojení 1 Zásuvné svorkové připojení
Počet pater 1
Počet míst upnutí pro každé patro 2
Způsob montáže DIN lišta 35 mm
Materiál izolačního tělesa Termoplast
Provozní teplota -55 - 120 °C
Třída hořlavosti izolačního materiálu dle UL 94 V2
Je zapotřebí uzavírací deska Ano
Barva Šedá
Provedení testované ohledně nebezpečí výbuchu 'Ex e' Ano
Patra interně přemostěna Ne
Šířka 5 mm
Výška 43 mm
Hloubka 53.4 mm
Vhodné pro materiál vodiče Měď
