„Nekvalitní kabel může znamenat, že v instalaci bude docházet k větším úbytkům napětí, k lokálnímu přehřívání nebo bude produkt náchylný na mechanické poškození vlivem instalace a uložení. Špatně označený kabel pak může činit problémy při instalaci a identifikaci nebo při revizi elektroinstalace.“ vysvětlil Pavel Medek, specialista ELKOV elektro.

Kvalitní vs. levný kabel: kde je rozdíl?

1. Co poznáte na první pohled

U instalačních kabelů typu CYKY a vodičů typu CYA (H07V-K) máte jako elektrikář hned několik signálů, které vás mohou upozornit na potenciální riziko:

• čitelné značení na plášti, kde jsou uvedeny základní informace,
• rovnoměrný, pevný plášť bez bublin a deformací, nebo výrazného mechanického poškození způsobeného nekvalitním materiálem,

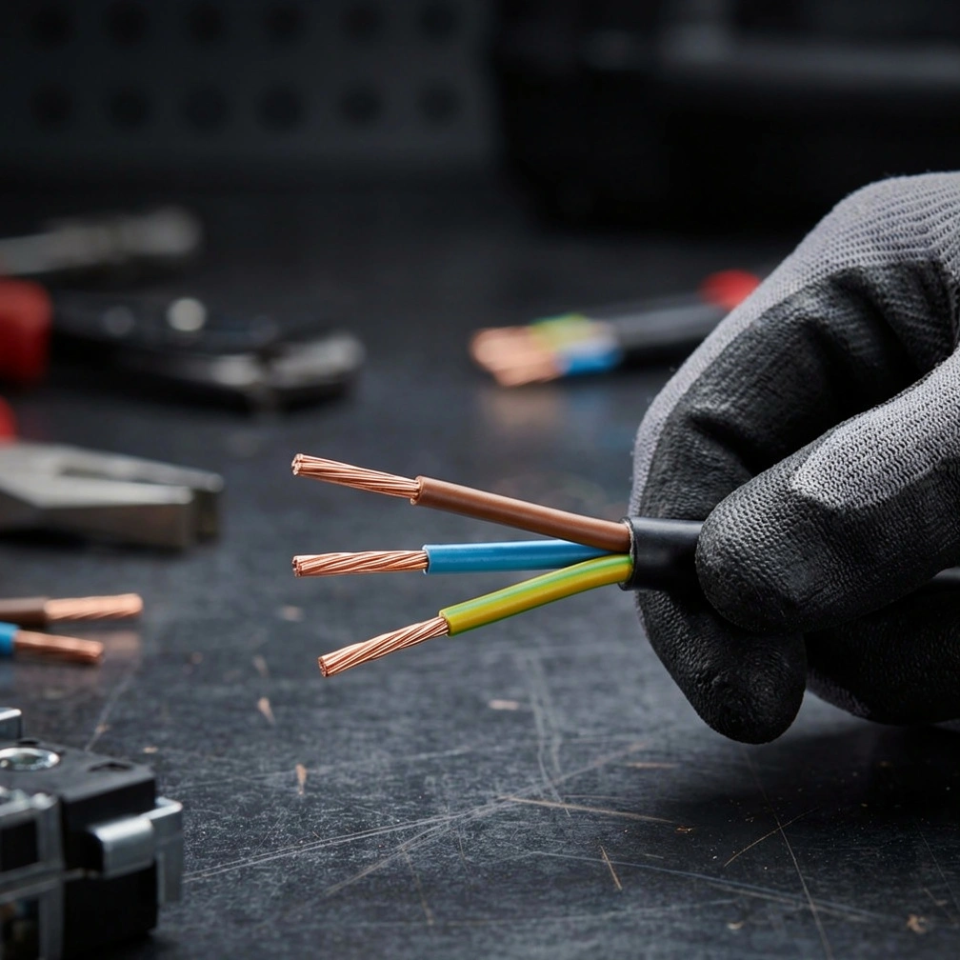

• zpracovatelnost – při odizolování a ohybu cítíte, jestli jde o plný měděný vodič, nebo „něco podezřele měkkého“.

Na kvalitní kabely nabízené firmou ELKOV elektro se můžete podívat v kategorii Kabely, vodiče a příslušenství, kde jsou jasně rozdělené podkategorie – Kabely (včetně kabelů instalačních CYKY), Vodiče a kabelové příslušenství.

Oproti tomu u levných kabelů, které se mohou na trhu vyskytovat, často chybí:

• informace o normě,
• konzistentní potisk (špatně čitelné nebo vlivem mechanického opotřebení úplně smazaný),
• kompletní dokumentace,
• správné barvy pro označení žil.

2. Co se ukáže až v provozu

To horší se často ukáže až časem:

• použité jádro (nedodržení elektrických parametrů) může znamenat vyšší odpor, díky čemuž dochází k většímu zahřívání, většímu úbytku napětí a ztrátám,
• horší kvalita izolace: nekvalitní izolační materiál se časem může projevit ztvrdnutím, mikroprasklinami, problémy při dotahování v přístrojích až po selhání vlivem snížených izolačních odporů.

  Projevení těchto parametrů můžete poznat během provozu až v tom nejhorším případě jako selhání elektroinstalace z důvodu nekvalitního produktu.

Klíčové parametry, které by měl elektrikář vždy zkontrolovat

1. Průřez vodiče a materiál

Základ je jasný: měď je standard pro vnitřní domovní instalace, hliník patří spíš do silových a venkovních rozvodů (větší průřezy, jiné svorkování). Mohou se vyskytovat i další možnosti jako pocínovaná měď například u kabelů pro FVE.

Kvalitní kabel musí splňovat požadavky na průřez, resp. elektrické parametry dle jmenovitého průřezu podle patřičných výrobkových norem. Jednou z takových základních norem je například ČSN EN IEC 60228 - Jádra izolovaných kabelů, která definuje požadavky na jádra a také udává parametry pro jmenovité průřezy, jako je 1,5 mm², 2,5 mm², 4 mm² a další (norma pracuje s rozsahem 0,5 mm² – 3500 mm²).

Základním parametrem jádra kabelu nebo vodiče je pak maximální odpor vodiče na kilometr délky (udávaný v Ω/km) při určité „standardní“ teplotě. Standardně to bývá 20 °C. Pro lanové konstrukce vyšších průřezů je pak například stanoven minimální počet drátů. Norma také definuje mechanické vlastnosti těchto jader.

„V praxi to znamená, že u nekvalitních kabelů může být jádro horší kvality, popř. nedosahovat požadovaných parametrů dle patřičné normy, což se projeví zhoršenými elektrickými vlastnostmi, jako je vyšší ohmický odpor, což může následně vést k zahřívání jader při stejné zátěži.“ řekl Pavel Medek, specialista ELKOV elektro.

Praktické využití jednotlivých průřezů instalačních kabelů je pak:

• 1,5 mm² Cu – typicky zásuvkové / světelné okruhy podle návrhu,
• 2,5 mm² Cu – časté pro zásuvkové okruhy.

2. Izolace, plášť

U kabelů je důležité sledovat základní vlastnosti, které mají následně vliv na instalaci, resp. umístění kabelu a manipulaci s ním:

• typ izolace (PVC, bezhalogenová směs, HDPE atd.),
• pevnost a pružnost pláště a vizuální kontrola pláště a dodržení poloměru ohybu,
• deklarovaný teplotní rozsah – běžně -30 až +70 °C, u speciálních kabelů víc; je třeba dávat také pozor na minimální teplotu instalace,
• odolnost proti šíření plamene – pakliže se jedná o kabel pro vnitřní instalaci,
• požární vlastnosti – požadavky na instalace ve veřejných prostorech, EPS, a další.

V nabídce ELKOVu najdete například kabely ohniodolné a oheň retardující / bezhalogenové, vhodné pro instalace s vyššími nároky na bezpečnost a požární odolnost určeny například pro instalace v nemocnicích, divadlech, kinech, chráněných únikových cestách nebo technologiích.

3. Přesné značení kabelu.

Typické označení např. CYKY-J 3×2,5 v sobě nese informaci o:

• konstrukci/typu (CYKY – měděný kabel s PVC izolací a PVC pláštěm),
• barevném značení žil – J/O (kabel s ochranným vodičem (ZZ) / bez ochranného vodiče),
• počtu a průřezu žil (3×2,5 mm²).

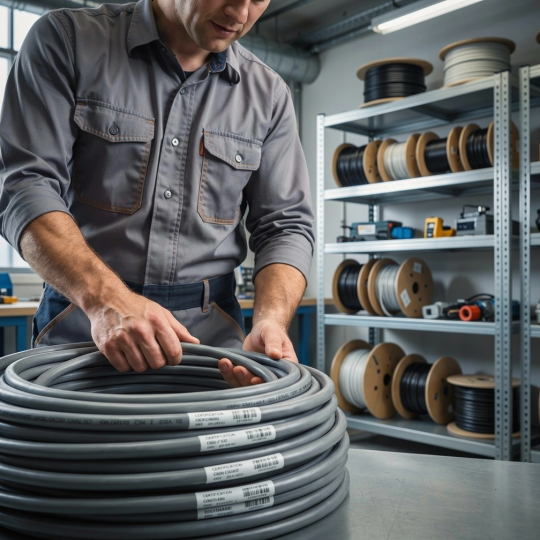

Na plášti byste měli vždy najít:

• typ kabelu a dimenzi (např. CYKY-J 3×2,5),
• výrobce,
• výrobkovou normu.

Požadavky na značení jsou pak dány především ve výrobkové dokumentaci zejména v patřičných normách, popř. v doplňkových požadavcích ohledně legislativy. Pokud je značení neúplné, jen „nějaké písmo“ bez jasného typu a výrobce, je to varovný signál.

Certifikace, normy a značení: na co si dát pozor

1. CE značka a CPR (EN 50575)

Pro kabely určené k trvalé instalaci v budovách platí tzv. Construction Products Regulation (CPR). Tyto požadavky platí pro kabely, které jsou určeny pro použití ve stavbách a podléhají požadavkům vlastnosti reakce na oheň. Podle těchto požadavků jsou definovány podmínky pro označení výrobků CE označení. Výrobky jsou posuzovány z hlediska stálosti vlastností a jsou zařazovány do jednotlivých tříd vlastností (A_ca – F_ca) z hlediska chování při požáru. Pro kabely jsou relevantní třídy B2_ca – F_ca.

CE značení pro kabely podle CPR je povinné od 1. 7. 2017.

Výrobce musí vypracovat tzv. prohlášení o shodě (DoP) a připojit CE označení.

V praxi to znamená, že na obalu nebo v dokumentaci kabelu musíte najít:

• CE značku,
• odkaz na normu EN 50575,
• deklarovanou požární třídu (např. E_ca, D_ca, C_ca,…),
• identifikaci výrobce a číslo DoP.

Norma EN 50575 se nevztahuje na kabely, které nejsou trvale zabudovány do stavby (např. jako součást zařízení). U kabelů pro požární poplach a požárně bezpečnostní zařízení není předmětem EN 50575 funkční schopnost při požáru. Funkční schopnost se posuzuje podle jiných norem. Pokud jsou však tyto kabely instalovány jako pevná kabeláž ve stavbě, požadavky CPR a povinnost vydat DoP se na ně vztahují.

2. Původ výrobku a dokumentace

U kvalitních kabelů máte vždy k dispozici všechny potřebné informace:

• technické listy ke stažení přímo z e-shopu,
• jasně uvedeného výrobce,
• možnost dohledat zkušební protokoly či certifikáty.

V kategorii Kabely, vodiče a příslušenství a konkrétně v podkategoriích Kabely instalační a Kabely silové 0,6/1 kV najdete produkty s kompletní dokumentací – včetně parametrů dle příslušných ČSN/EN.

U „šedého dovozu“ nebo anonymních kabelů, které se na trhu vyskytují, tyto informace často chybí – a v případě problému to může být velký háček u pojišťovny i dozoru.

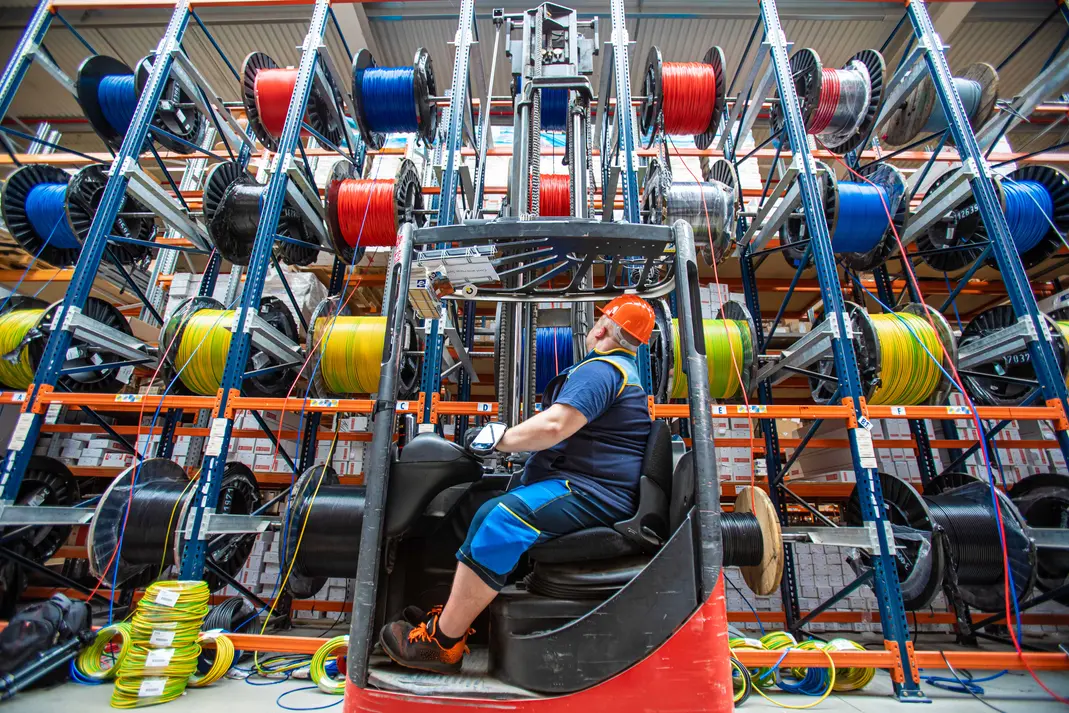

Jak s kabely pracuje ELKOV elektro: doporučení z praxe

Ověřené značky a řady

ELKOV jako distributor musí garantovat, že kabely:

• splňují ČSN/EN normy pro daný typ a použití,
• mají CE značení dle CPR,
• mají dohledatelného výrobce a je k dispozici prohlášení o vlastnostech.

V praxi to znamená, že v kategorii Kabely, vodiče a příslušenství najdete:

• kabely instalační CYKY pro domovní a bytové instalace,
• kabely silové 0,6/1 kV pro přívody a rozvody,
• kabely solární pro FVE,
• kabely ohniodolné a bezhalogenové pro instalace s vyšším požárním rizikem,
• vodiče instalační CYA do rozvaděčů a rozvodnic.

Kabelové příslušenství a značení

Kromě samotných kabelů ELKOV elektro nabízí i příslušenství jako:

• značení vodičů,
• kabelové spojky, oka, vidlice,
• svazkovací spirály, izolační pásky a další příslušenství.

Díky tomu můžete řešit celý kabelový systém na jednom místě – od návrhu přes dodávku až po značení v rozvaděči.

Technické listy a poradenství

U většiny produktů najdete na e-shopu přímo odkaz na technický list, takže si rychle ověříte základní parametry kabelů, jako je průřez, odpor, maximální proudová zatížitelnost, teplotní rozsah, typ izolace a pláště a v neposlední řadě případnou požární třídu (CPR).

Pokud řešíte složitější projekt (větší RD, bytový dům, halu, FVE), můžete využít i poradenství ELKOVu – ať už přes obchodníka, nebo přes specializované týmy (např. pro fotovoltaiku či osvětlení).

Pokud si chcete u další zakázky ušetřit nervy a mít jistotu, že kabely splňují normy a vydrží, podívejte se na kategorii Kabely, vodiče a příslušenství na ELKOV.cz nebo se obraťte na naši technickou podporu.
Rádi vám pomůžeme s výběrem konkrétních typů pro rodinné domy, bytové domy, průmyslové areály i fotovoltaické instalace.
