CWS KOMORA KABELOVÁ ZEKAN XL - 2480MM 009093V

CWS kabelová komora ZEKAN XL 2480 mm (009093V)

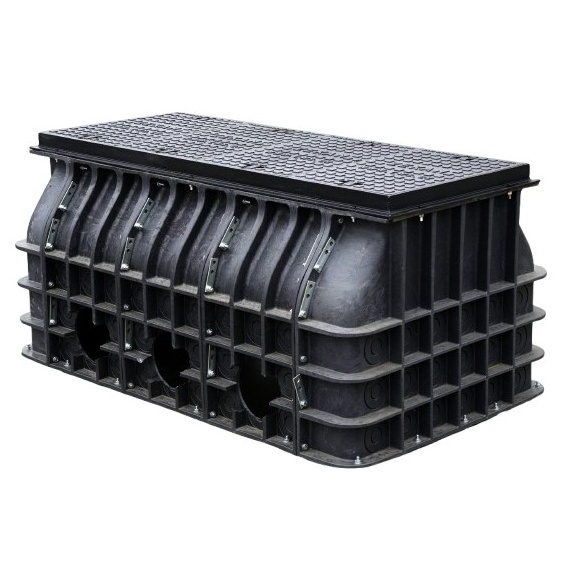

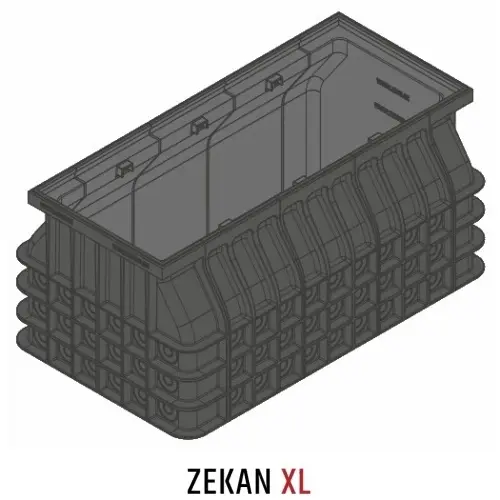

Kabelová komora CWS ZEKAN XL (009093V) se používá při výstavbě kabelovodů jako přístupové místo kabelových tras pro instalaci prvků, křížení, odbočení a kontrolu kabelů. Dílce jsou vyrobeny z HDPE, komora je stavebnicového systému a umožňuje aktuální změnu rozměru komory dle požadavků projektu nebo stavby. Předlisované otvory pro vyústění chrániček jsou ve stejných roztečích jako uložení chrániček v distančních rozpěrkách a otvory se vytvářejí vykružovacím vrtákem pro požadovaný průměr chráničky. Standardně jsou na dílech předlisovány drážky pro vyústění trubek do průměru 110 mm; pro průměry 160 a 200 mm lze spodní část komor osadit díly s přípravou pro tyto průměry. Ke komorám jsou dodávány poklopy s třídou zatížitelnosti B125 a D400, přičemž poklopy D400 je nutné dle montážního návodu podbetonovat a vytvořit betonový vynášecí věnec.

Klíčové vlastnosti

• Typ: kabelová komora ZEKAN XL
• Značka: CWS
• Označení: 009093V
• Výška: 2480 mm
• Materiál: HDPE
• Systém: stavebnicový
• Základní výška hlavního dílu: 800 mm
• Nástavba: po 280 mm
• Rozšířený spodní díl - ZEKAN GRANDE
• Materiál - Vysokohustotní Polyethylen (HDPE - RE)
• Provozní teplota -30 °C ÷ + 50 °C
• Skladovací teplota -25 °C ÷ + 55 °C
• Montážní teplota -5 °C ÷ + 40 °C
• Předlisované otvory pro vyústění chrániček: ano
• Standardní drážky pro vyústění trubek: do průměru 110 mm
• Možnost přípravy pro trubky: průměr 160 a 200 mm (spodní část komory)

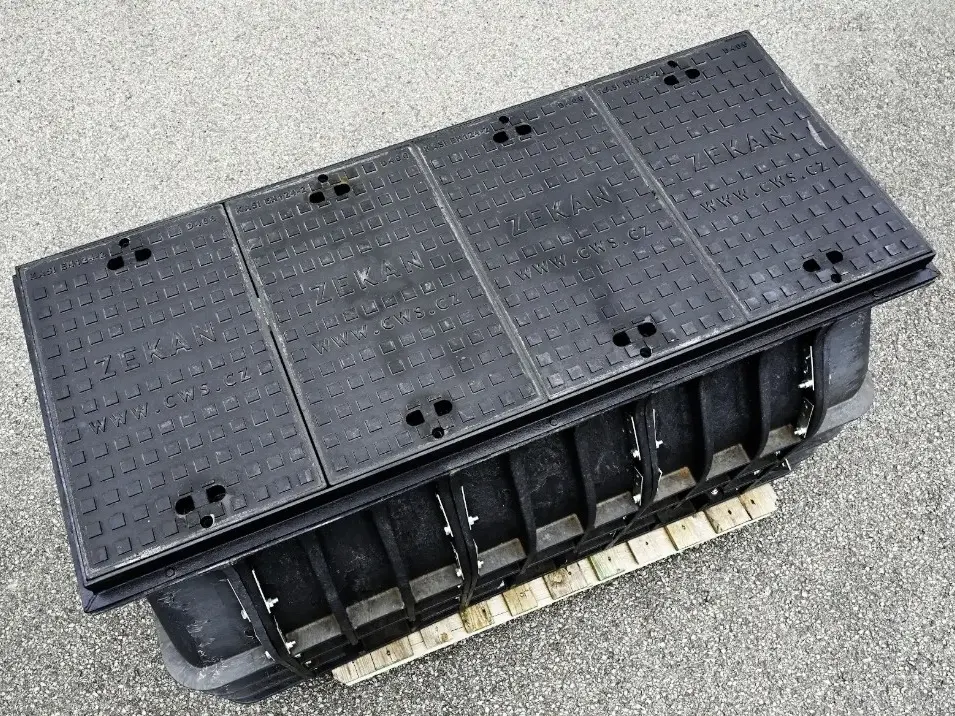

• Poklopy: třída zatížitelnosti B125 a D400
• Montáž poklopu D400: podbetonování dle montážního návodu
