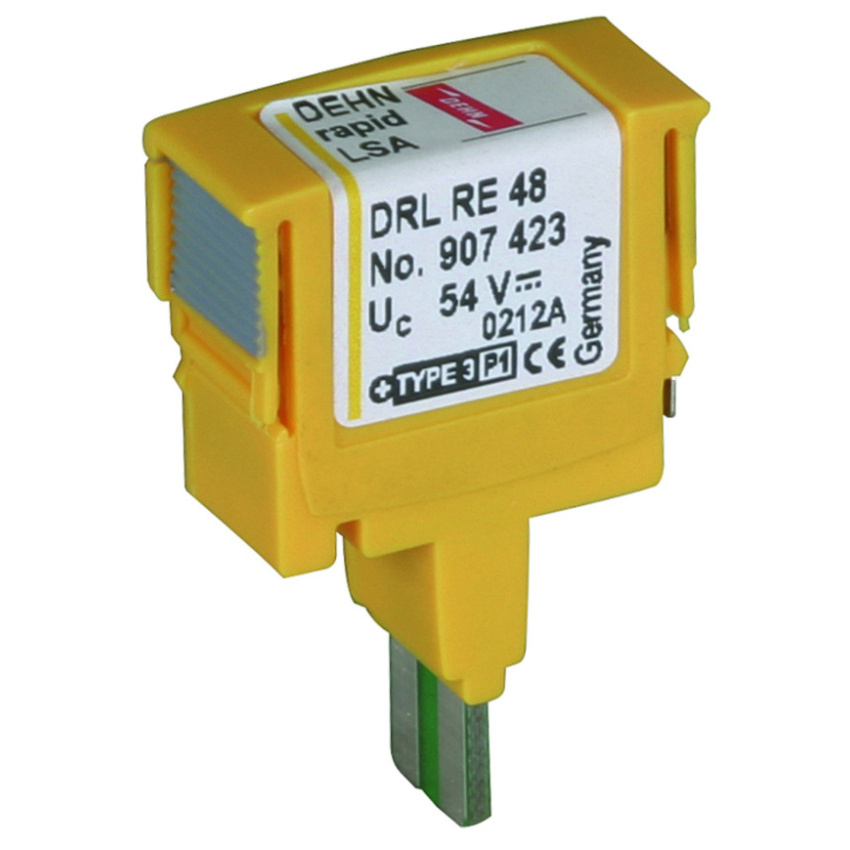

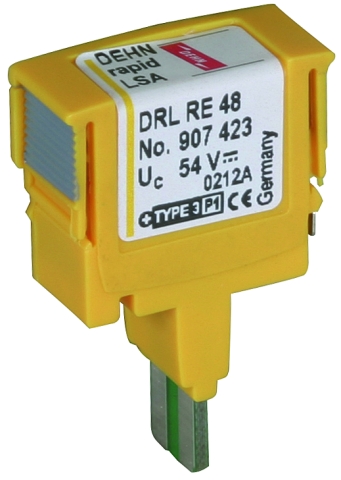

DEHN SVODIČ 907423 DEHNRAPID LSA DRL RE 48

DEHN_907423.jpg 3994266_9526737.jpg DEHN_907420m_D.jpg DEHN_907420p.jpg
Zásuvný modul pro jeden pár vedení, energeticky zkoordinovaný s blokem DRL jako jednostupň... Zobrazit více

Výrobce: DEHN

Kód produktu: 81778099 Zkopírováno

Kód dodavatele: 907423 Zkopírováno

EAN: 4013364107632 Zkopírováno

Jmenovité napětí DC: 48 - 48 V

Maximální trvalé napětí AC: 38 V

Maximální trvalé napětí DC: 54 V

Jmenovitý svodový rázový proud (8/20): 10 kA

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Příslušenství

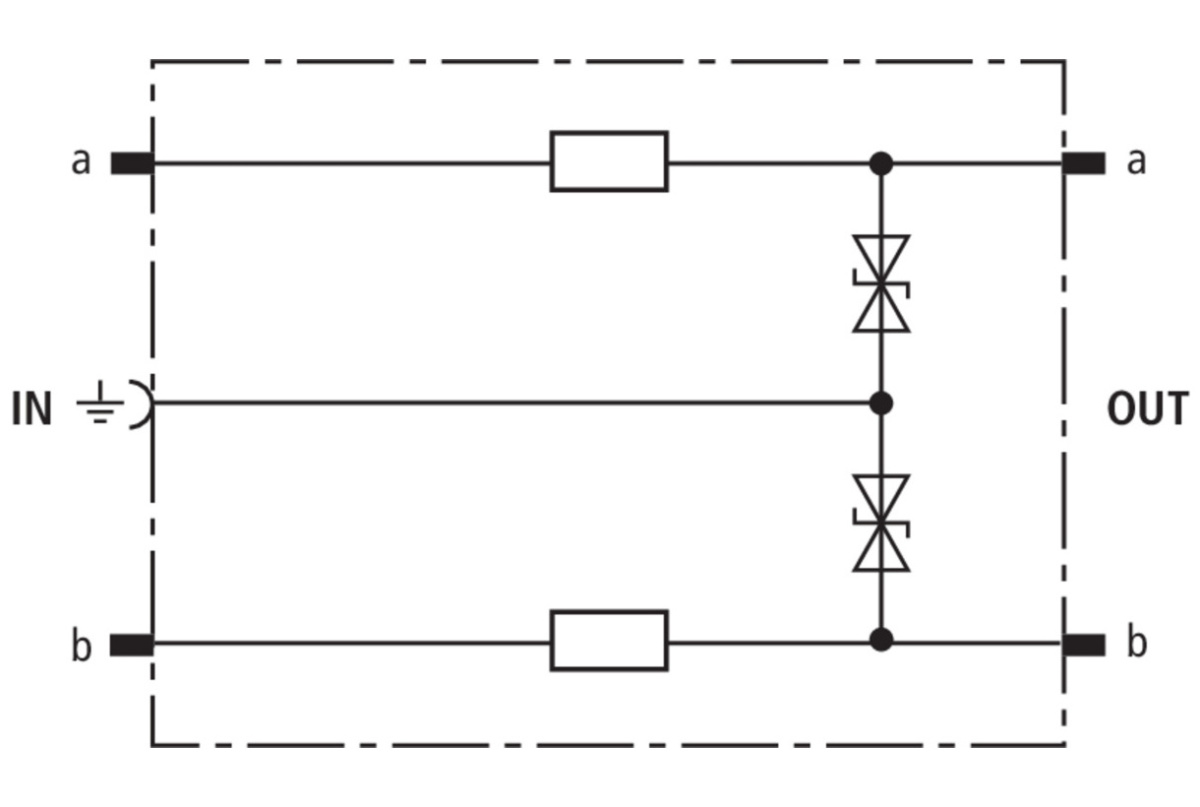

Zásuvný modul pro jeden pár vedení, energeticky zkoordinovaný s blokem DRL jako jednostupňová ochrana s oddělovací impedancí. Chrání 2 žíly signálních obvodů se společným vztažným potenciálem. Uzemnění svodičů přes uzemňovací rám EF 10 DRL.
Název parametru Hodnota
Jmenovité napětí DC 48 - 48 V
Maximální trvalé napětí AC 38 V
Maximální trvalé napětí DC 54 V
Jmenovitý svodový rázový proud (8/20) 10 kA
Jmenovitý zatěžovací proud 0.4 A
Napěťová ochranná hladina žíla/žíla 135 V
Napěťová ochranná hladina žíla/země 70 V
Mezní kmitočet 7.35 MHz
Způsob montáže LSA-Plus zásuvné
Bleskový proud (10/350) 5 kA
Kontrola svodiče Ne
S komunikačním kontaktem Ne
Provedení testované ohledně nebezpečí výbuchu Ne
Odpojení signálu Ne
Počet vodičů (bez uzemnění) 2

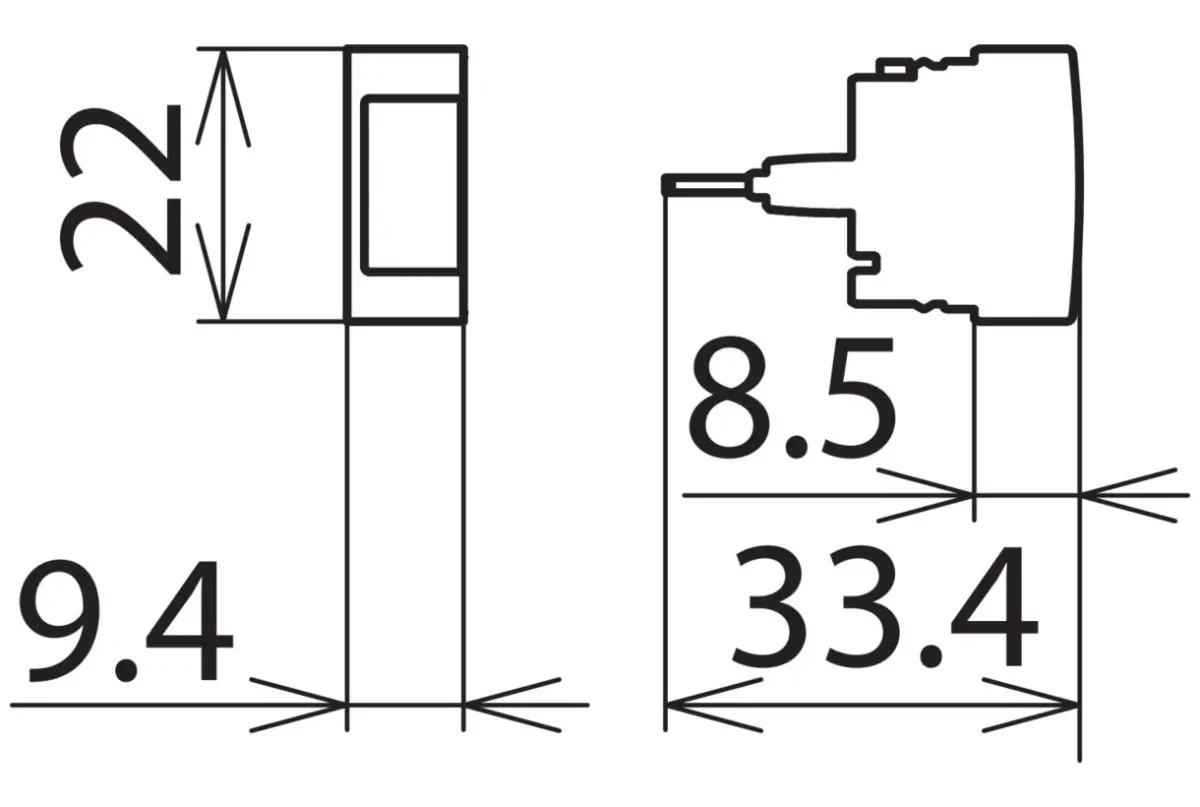

Montážní šířka 9.4
Krytí (IP) IP20
Uzemnění prostřednictvím Jiné
Všechny parametry
Název parametru Hodnota
Jmenovité napětí DC 48 - 48 V
Maximální trvalé napětí AC 38 V
Maximální trvalé napětí DC 54 V
Jmenovitý svodový rázový proud (8/20) 10 kA
Jmenovitý zatěžovací proud 0.4 A
Napěťová ochranná hladina žíla/žíla 135 V
Napěťová ochranná hladina žíla/země 70 V
Mezní kmitočet 7.35 MHz
Způsob montáže LSA-Plus zásuvné
Bleskový proud (10/350) 5 kA
Kontrola svodiče Ne
S komunikačním kontaktem Ne
Provedení testované ohledně nebezpečí výbuchu Ne
Odpojení signálu Ne
Počet vodičů (bez uzemnění) 2
Montážní šířka 9.4
Krytí (IP) IP20
Uzemnění prostřednictvím Jiné
