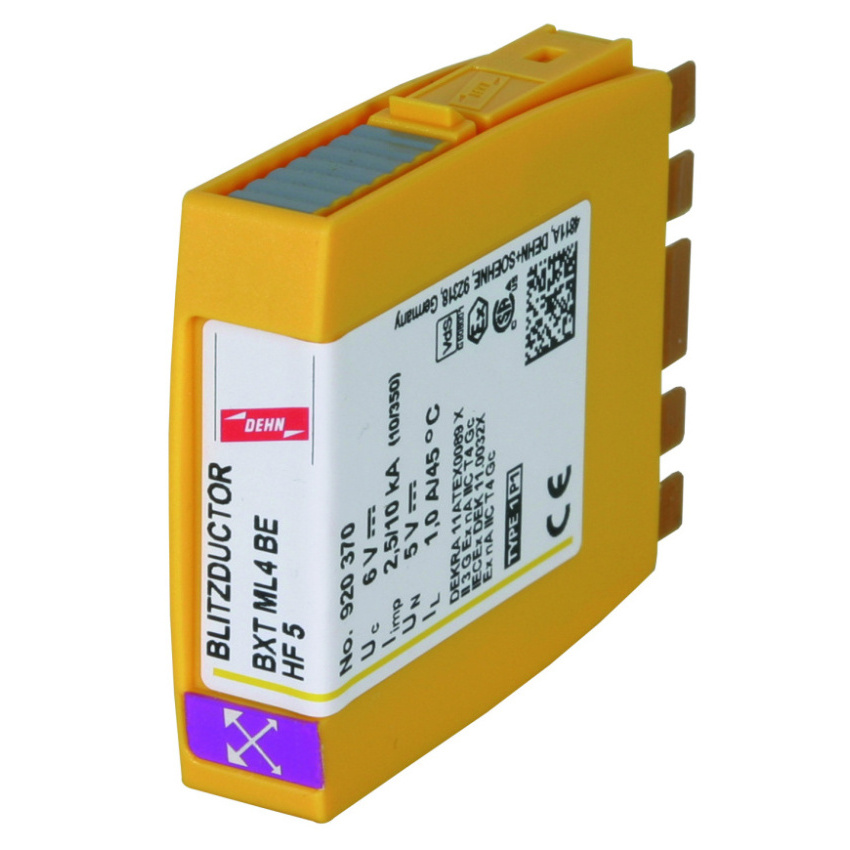

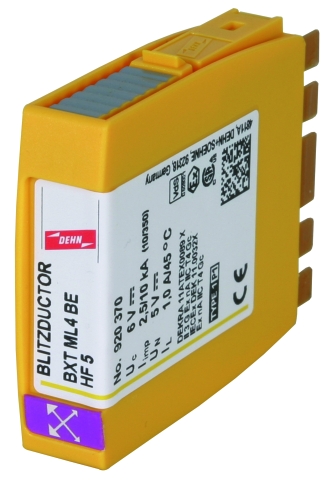

DEHN SVODIČ BXT ML4 BE HF 5 920370

Prostorově úsporný modul kombinovaného svodiče s čipem LifeCheck chrání 4 žíly se společný... Zobrazit více

Výrobce: DEHN

Kód produktu: 81999594 Zkopírováno

Kód dodavatele: 920370 Zkopírováno

EAN: 4013364109117 Zkopírováno

Jmenovité napětí DC: 5 - 5 V

Maximální trvalé napětí AC: 4.2 V

Maximální trvalé napětí DC: 6 V

Bleskový proud (10/350): 10 kA

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Příslušenství

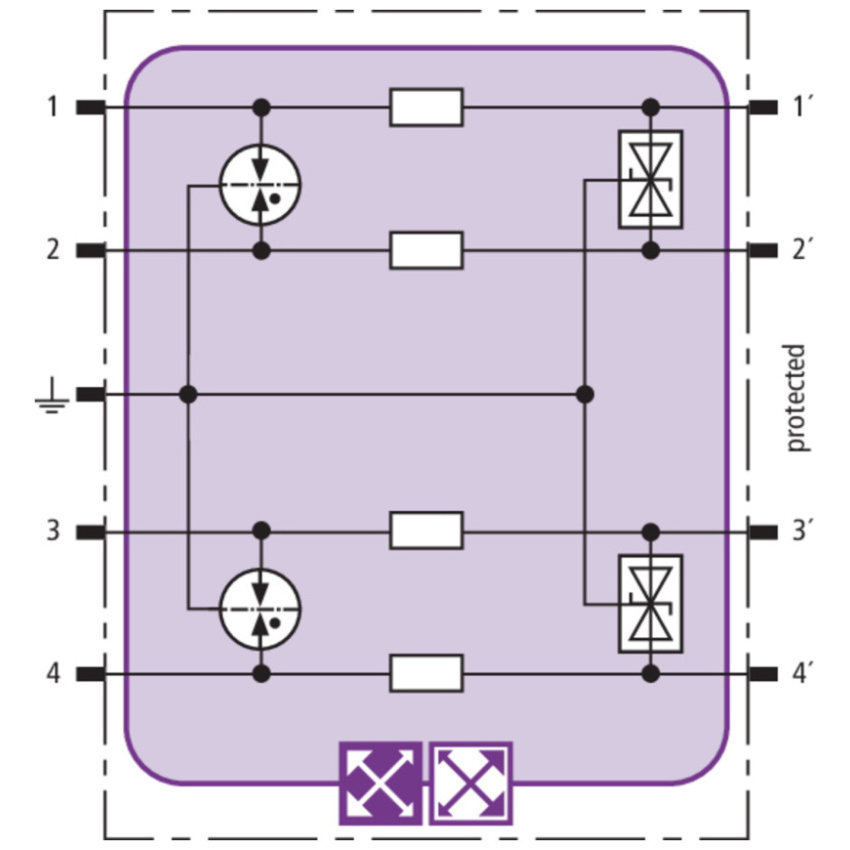

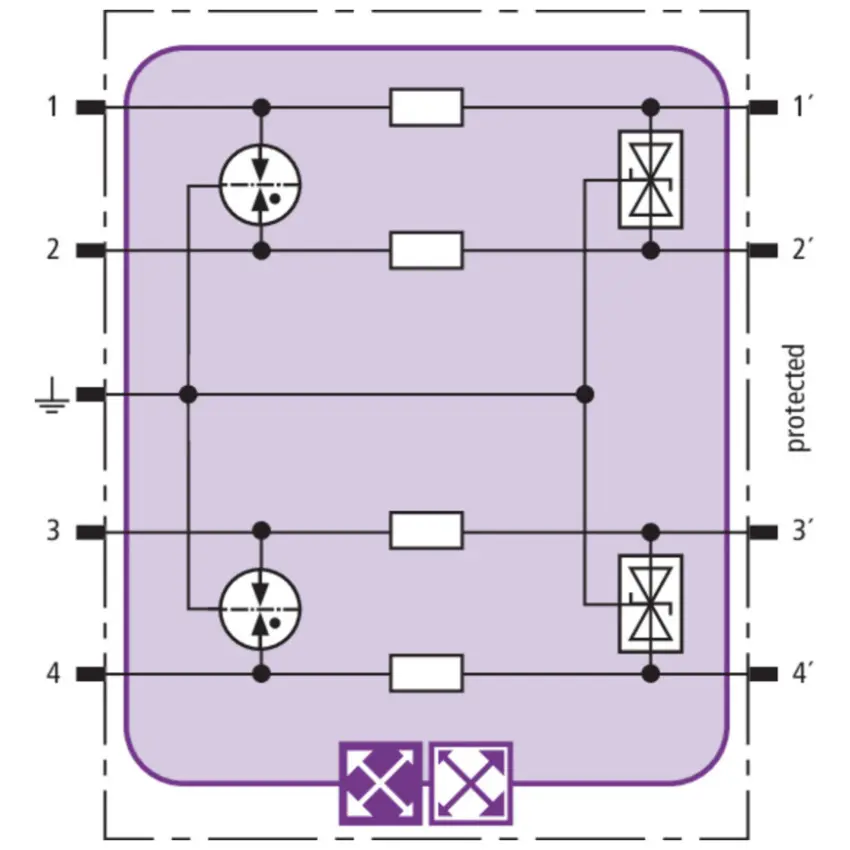

Prostorově úsporný modul kombinovaného svodiče s čipem LifeCheck chrání 4 žíly se společným vztažným potenciálem, případně vysokofrekvenční přenosy bez galvanického oddělení. LifeCheck zaznamenává tepelné nebo elektrické přetížení svodiče, po kterém je třeba svodič vyměnit. Kontrola je prováděna bezdotykově prostřednictvím přístrojů DEHNrecord LC / SCM / MCM.
Název parametru Hodnota
Jmenovité napětí DC 5 - 5 V
Maximální trvalé napětí AC 4.2 V
Maximální trvalé napětí DC 6 V
Bleskový proud (10/350) 10 kA
Jmenovitý svodový rázový proud (8/20) 20 kA
Jmenovitý zatěžovací proud 1 A
Napěťová ochranná hladina žíla/žíla 11 V
Napěťová ochranná hladina žíla/země 11 V
Mezní kmitočet 100 MHz
Způsob montáže Na základnu
Kontrola svodiče Ano
Provedení testované ohledně nebezpečí výbuchu Ano
Přípojka 1 Šroubový terminál
S komunikačním kontaktem Ne
Krytí (IP) IP20
Odpojení signálu Ne
Počet vodičů (bez uzemnění) 4
Uzemnění prostřednictvím Lišta DIN (horní klobouková lišta)

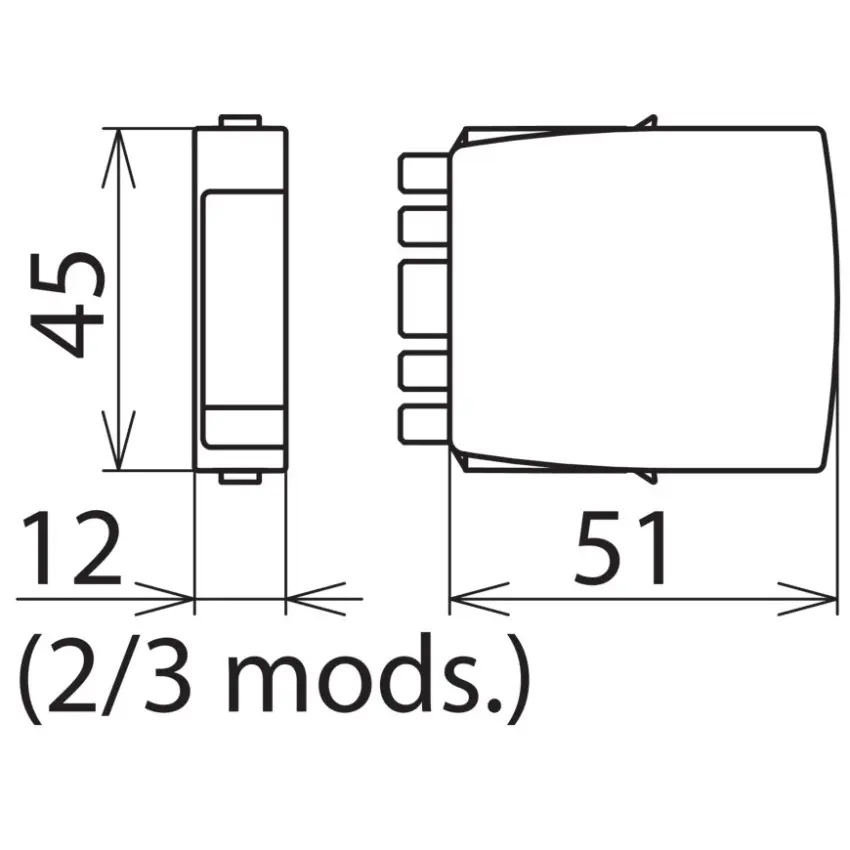

Montážní šířka 12
Všechny parametry
Název parametru Hodnota
Jmenovité napětí DC 5 - 5 V
Maximální trvalé napětí AC 4.2 V
Maximální trvalé napětí DC 6 V
Bleskový proud (10/350) 10 kA
Jmenovitý svodový rázový proud (8/20) 20 kA
Jmenovitý zatěžovací proud 1 A
Napěťová ochranná hladina žíla/žíla 11 V
Napěťová ochranná hladina žíla/země 11 V
Mezní kmitočet 100 MHz
Způsob montáže Na základnu
Kontrola svodiče Ano
Provedení testované ohledně nebezpečí výbuchu Ano
Přípojka 1 Šroubový terminál
S komunikačním kontaktem Ne
Krytí (IP) IP20
Odpojení signálu Ne
Počet vodičů (bez uzemnění) 4
Uzemnění prostřednictvím Lišta DIN (horní klobouková lišta)
Montážní šířka 12
