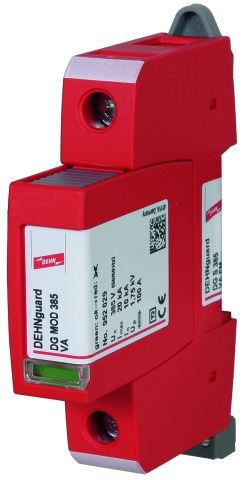

DEHN SVODIČ DEHNGUARD DG S 385 VA FM 952089

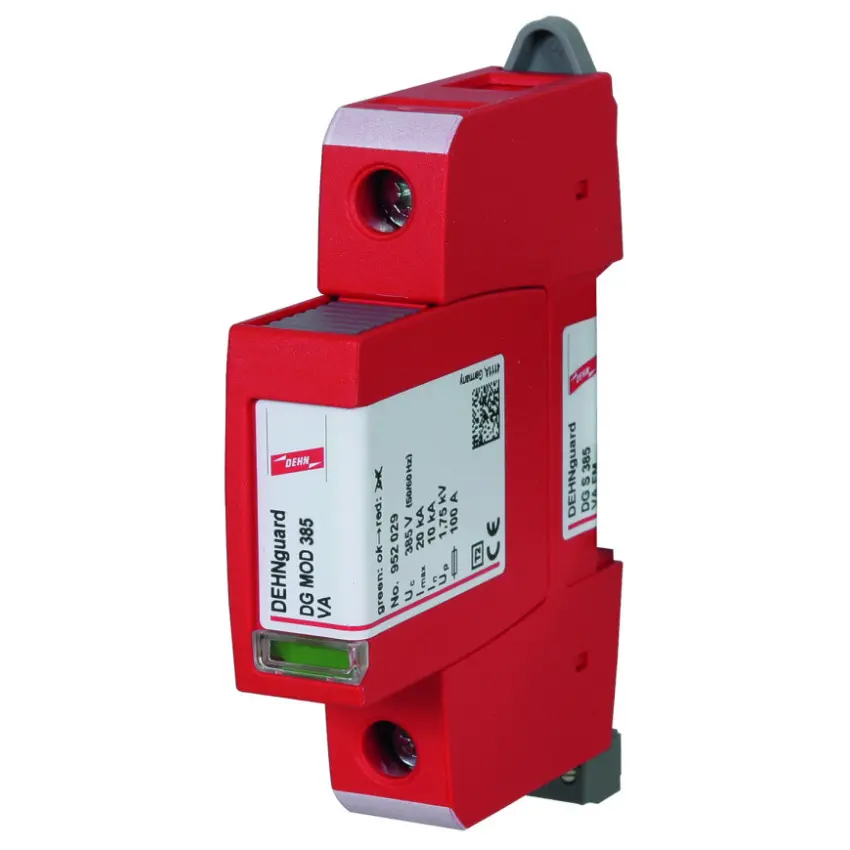

DEHN_952089.jpg 3409512_7703111.jpg DEHN_950853p.jpg DEHN_952090m_E.jpg
Jednopólový svodič přepětí DEHNguard S VA, typ 2 podle ČSN EN 61643-11, složený ze základn... Zobrazit více

Výrobce: DEHN

Kód produktu: 81890238 Zkopírováno

Kód dodavatele: 952089 Zkopírováno

EAN: 4013364127340 Zkopírováno

Jmenovitý svodový rázový proud (8/20): 10 kA

Jmenovité napětí AC: 230 V

Maximální trvalé napětí AC: 385 V

Maximální trvalé napětí DC: 500 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

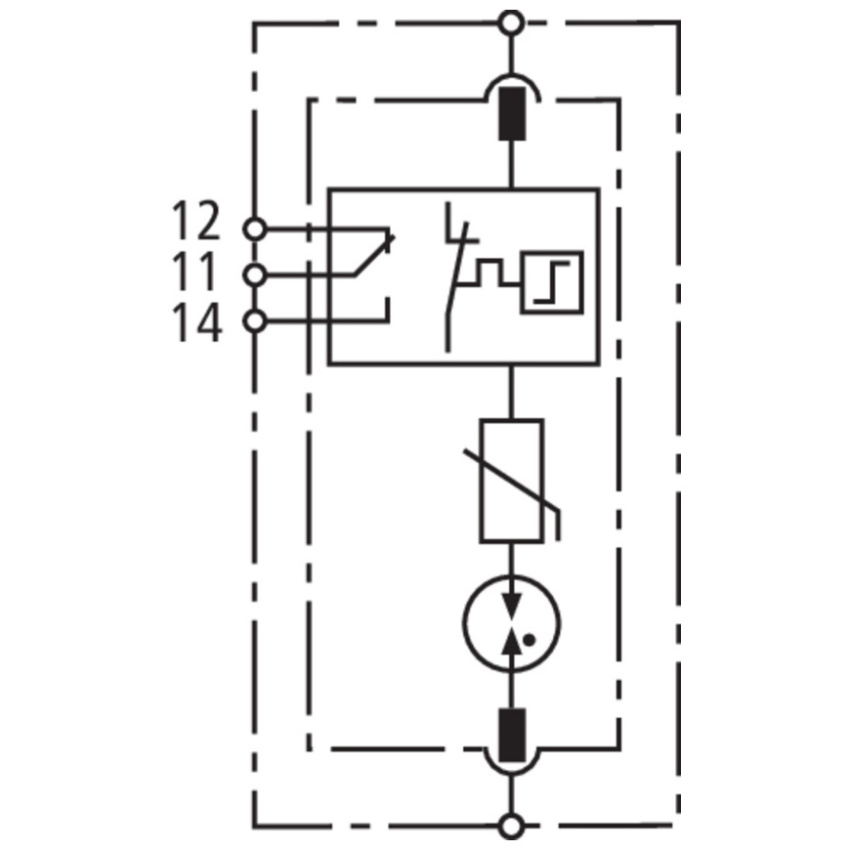

Jednopólový svodič přepětí DEHNguard S VA, typ 2 podle ČSN EN 61643-11, složený ze základního dílu a zásuvného ochranného modulu se sériovým zapojením varistor - jiskřiště. Vysoký stupeň bezpečnosti je zajištěn odpojovacím zařízením „Thermo-Dynamic-Control“. Chrání nízkonapěťová zařízení před přepětím. Instalace na rozhraní zón ochrany před bleskem LPZ 0B- 1 a vyšších.
Název parametru Hodnota
Jmenovitý svodový rázový proud (8/20) 10 kA
Jmenovité napětí AC 230 V
Maximální trvalé napětí AC 385 V
Maximální trvalé napětí DC 500 V
Napěťová ochranná hladina 1.75 kV
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 1 TE
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
S komunikačním kontaktem Ano
Signalizace na přístroji Optické
Zkušební třída typ 2 Ano
Krytí (IP) IP20
Soustava DC Ne
Soustava IT Ne
Soustava TN Ano
Soustava TN-C Ano
Soustava TN-C-S Ano
Soustava TN-S Ano
Soustava TT Ano
Soustava jiná Ne
Počet vodičů (bez uzemnění) 1
Max. svodový proud (8/20) 20 kA
Jmenovité napětí DC 500 V
Maximální nadproudová ochrana, paralelní připojení (pojistka) 100
Jmenovitý zkratový proud (Isccr) 25 kA
Integrovaná ochrana proti zkratu Ne
Integrovaná předřazená pojistka Ne
Bez unikajícího proudu Ne
