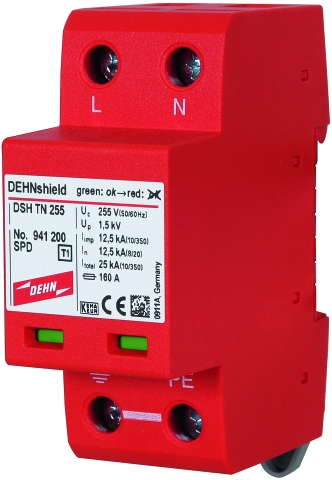

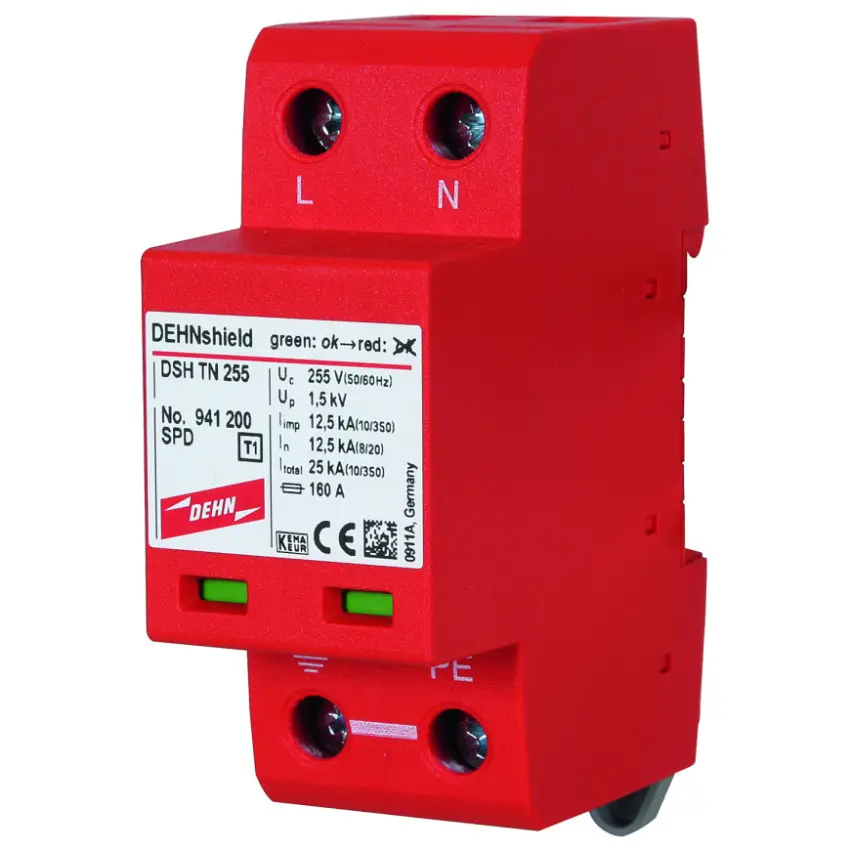

DEHN SVODIČ DEHNSHIELD TN 255 50KA, 941200

DEHN_941200.jpg 3709261_8479160.jpg DEHN_941110_200m_E.jpg DEHN_941200p.jpg
Vícepólový kombinovaný svodič s optimalizovaným použitím DEHNshield, typ 1 + typ 2 podle Č... Zobrazit více

Výrobce: DEHN

Kód produktu: 81683948 Zkopírováno

Kód dodavatele: 941200 Zkopírováno

EAN: 4013364138209 Zkopírováno

Soustava TN: Ano

Počet pólů: 2

Bleskový proud (10/350): 25 kA

Maximální trvalé napětí AC: 255 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Vícepólový kombinovaný svodič s optimalizovaným použitím DEHNshield, typ 1 + typ 2 podle ČSN EN 61643-11 na bázi jiskřiště. Technologie jiskřiště o šířce jednoho modulu/pól umožňuje prostorově úspornou instalaci. Chrání zařízení a spotřebiče připojené k síti nízkého napětí proti přepětí i při přímých úderech blesku. Instaluje se na rozhraní zón ochrany před bleskem LPZ 0A– 2.
Název parametru Hodnota
Soustava TN Ano
Počet pólů 2
Bleskový proud (10/350) 25 kA
Maximální trvalé napětí AC 255 V
Jmenovité napětí AC 230 V
Napěťová ochranná hladina N-PE 1.5 kV
Schopnost zhášení následného proudu 25 kA
Měrná energie 156.25 kJ/Ohm
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 2 TE
Signalizace na přístroji Optické
Zkušební třída Typ 1 a 2
Koordinovaný vliv ochrany na koncové zařízení Ano
Soustava DC Ne
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Soustava jiná Ne
Napěťová ochranná hladina L-PE 1.5 kV
Maximální nadproudová ochrana, paralelní připojení (pojistka) 160
Maximální nadproudová ochrana, sériové zapojení (pojistka) 100
Dálková signalizace Ne
Integrovaná předřazená pojistka Ne
Technologie jiskřiště s přepínáním napětí Ano
Odběr napětí chráněný proti nadproudu Ne
Krytí (IP) IP20
Všechny parametry
Název parametru Hodnota
Soustava TN Ano
Počet pólů 2
Bleskový proud (10/350) 25 kA
Maximální trvalé napětí AC 255 V
Jmenovité napětí AC 230 V
Napěťová ochranná hladina N-PE 1.5 kV
Schopnost zhášení následného proudu 25 kA
Měrná energie 156.25 kJ/Ohm
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 2 TE
Signalizace na přístroji Optické
Zkušební třída Typ 1 a 2
Koordinovaný vliv ochrany na koncové zařízení Ano
Soustava DC Ne
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Soustava jiná Ne
Napěťová ochranná hladina L-PE 1.5 kV
Maximální nadproudová ochrana, paralelní připojení (pojistka) 160
Maximální nadproudová ochrana, sériové zapojení (pojistka) 100
Dálková signalizace Ne
Integrovaná předřazená pojistka Ne
Technologie jiskřiště s přepínáním napětí Ano
Odběr napětí chráněný proti nadproudu Ne
Krytí (IP) IP20
