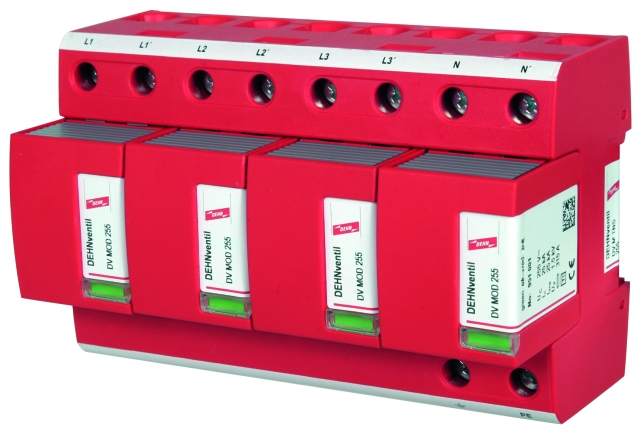

DEHN SVODIČ DEHNVENTIL DV M TNS 255 951400

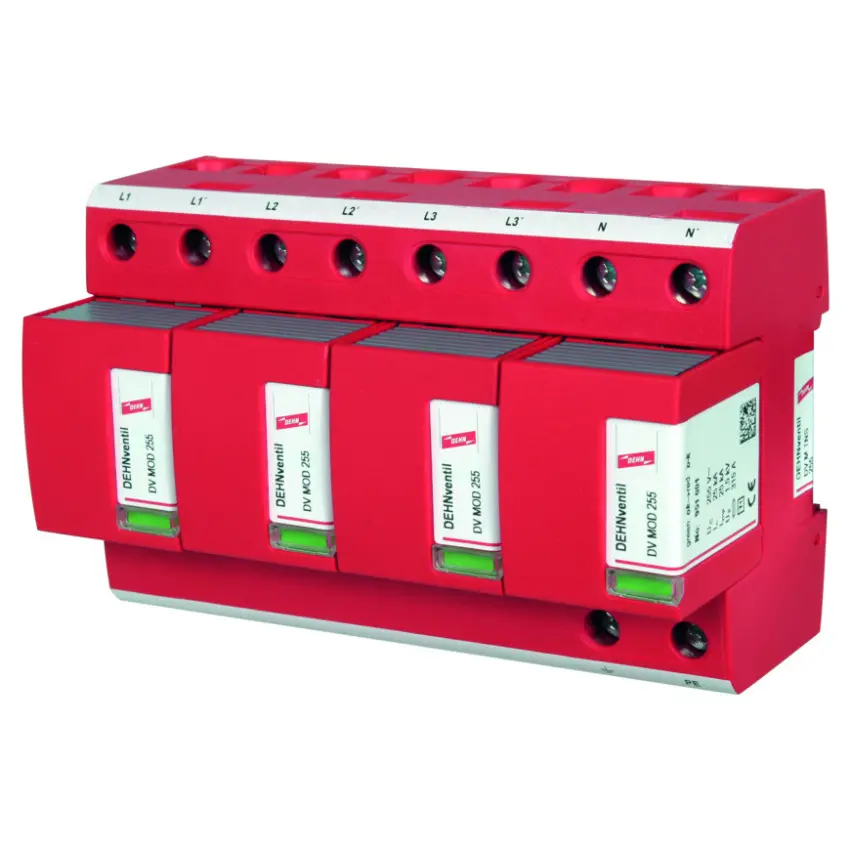

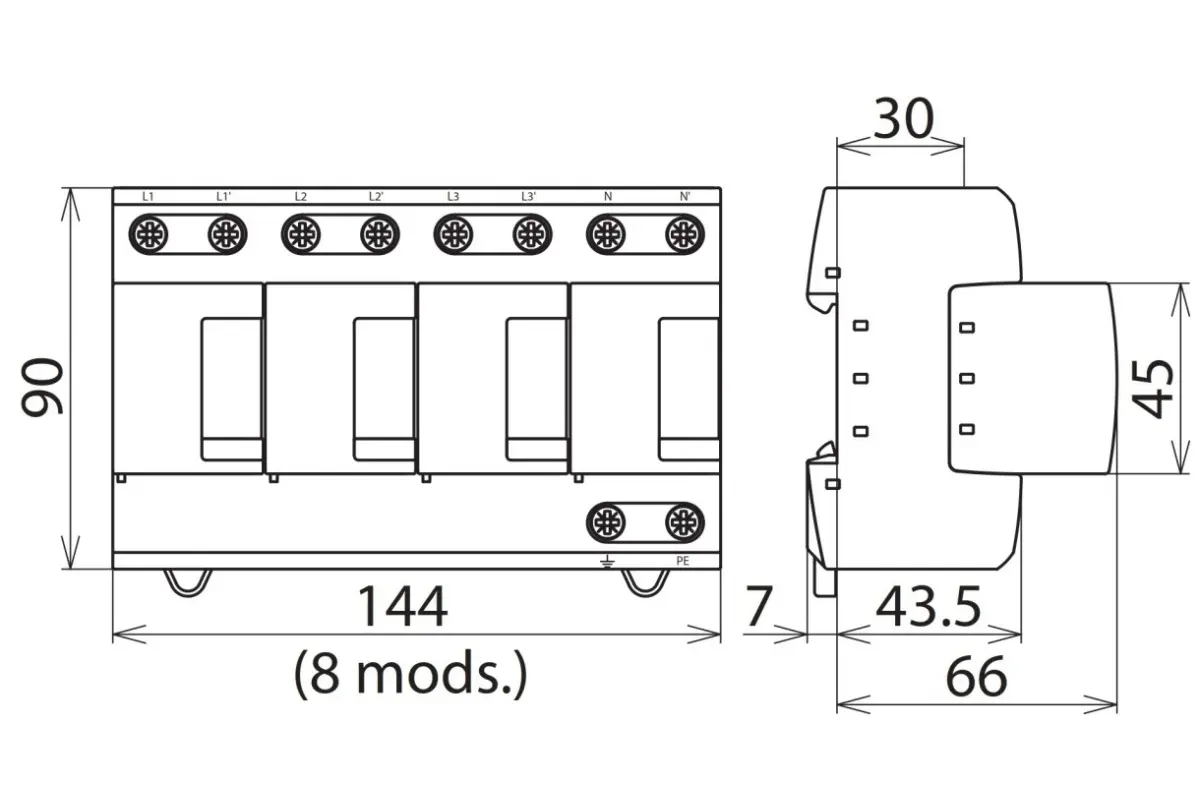

DEHN_951400.jpg 3408403_7699607.jpg DEHN_951400_310m_E.jpg DEHN_951400p.jpg
Vícepólový kombinovaný svodič na bázi jiskřiště DEHNventil modular, typ 1 + typ 2 podle ČS... Zobrazit více

Výrobce: DEHN

Kód produktu: 34991896 Zkopírováno

Kód dodavatele: 951400 Zkopírováno

EAN: 4013364108158 Zkopírováno

Soustava TN-S: Ano

Počet pólů: 4

Bleskový proud (10/350): 100 kA

Maximální trvalé napětí AC: 264 V

K odeslání 2 ks, více na dotaz

Ihned k vyzvednutí v Brno - Kšírova (centrála)

Popis Parametry Příslušenství
Vícepólový kombinovaný svodič na bázi jiskřiště DEHNventil modular, typ 1 + typ 2 podle ČSN EN 61643-11, složený ze základního dílu a zásuvných ochranných modulů. Vysoká provozní spolehlivost chráněných zařízení je zajištěna omezením následného proudu technologií RADAX-Flow. Umožňuje ochranu koncového zařízení. Chrání zařízení a spotřebiče připojené k síti nízkého napětí proti přepětí i při přímých úderech blesku. Instaluje se na rozhraní zón ochrany před bleskem LPZ 0A– 2.
Název parametru Hodnota
Soustava TN-S Ano
Počet pólů 4
Bleskový proud (10/350) 100 kA
Maximální trvalé napětí AC 264 V
Jmenovité napětí AC 230 V
Napěťová ochranná hladina N-PE 1.5 kV
Schopnost zhášení následného proudu 50 kA
Měrná energie 2500 kJ/Ohm
Max. průřez tuhého (jedno/vícedrátového) vodiče 50 mm2
Max. průřez pružného vodiče (jemné lanko) 35 mm2
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 8 TE
Signalizace na přístroji Optické
Zkušební třída Typ 1 a 2
Koordinovaný vliv ochrany na koncové zařízení Ano
Soustava DC Ne
Soustava IT Ne
Soustava TN Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TT Ne
Soustava jiná Ne
Napěťová ochranná hladina L-PE 1.5 kV
Maximální nadproudová ochrana, paralelní připojení (pojistka) 315
Maximální nadproudová ochrana, sériové zapojení (pojistka) 125
Dálková signalizace Ne
Integrovaná předřazená pojistka Ne
Technologie jiskřiště s přepínáním napětí Ano
Odběr napětí chráněný proti nadproudu Ne
Krytí (IP) IP20
Všechny parametry
Název parametru Hodnota
Soustava TN-S Ano
Počet pólů 4
Bleskový proud (10/350) 100 kA
Maximální trvalé napětí AC 264 V
Jmenovité napětí AC 230 V
Napěťová ochranná hladina N-PE 1.5 kV
Schopnost zhášení následného proudu 50 kA
Měrná energie 2500 kJ/Ohm
Max. průřez tuhého (jedno/vícedrátového) vodiče 50 mm2
Max. průřez pružného vodiče (jemné lanko) 35 mm2
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 8 TE
Signalizace na přístroji Optické
Zkušební třída Typ 1 a 2
Koordinovaný vliv ochrany na koncové zařízení Ano
Soustava DC Ne
Soustava IT Ne
Soustava TN Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TT Ne
Soustava jiná Ne
Napěťová ochranná hladina L-PE 1.5 kV
Maximální nadproudová ochrana, paralelní připojení (pojistka) 315
Maximální nadproudová ochrana, sériové zapojení (pojistka) 125
Dálková signalizace Ne
Integrovaná předřazená pojistka Ne
Technologie jiskřiště s přepínáním napětí Ano
Odběr napětí chráněný proti nadproudu Ne
Krytí (IP) IP20
