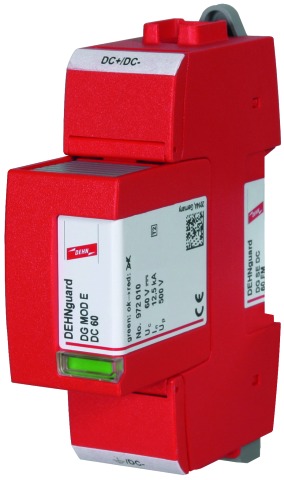

DEHN SVODIČ DG SE DC 60 FM 972115

Modulární jednopólový přepěťový chránič pro stejnosměrné aplikace. DEHN SVODIČ DG SE DC ... Zobrazit více

Výrobce: DEHN

Kód produktu: 82684558 Zkopírováno

Kód dodavatele: 972115 Zkopírováno

EAN: 4013364158511 Zkopírováno

Jmenovitý svodový rázový proud (8/20): 12.5 kA

Jmenovité napětí DC: 48 V

Maximální trvalé napětí DC: 60 V

Napěťová ochranná hladina: 0.5 kV

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Modulární jednopólový přepěťový chránič pro stejnosměrné aplikace.

DEHN SVODIČ DG SE DC 60 FM je modulární jednopólový přepěťový chránič určený pro stejnosměrné aplikace. Jeho šířka činí 1,5 modulu DIN lišty. Zařízení je vybaveno plovoucím kontaktem pro vzdálené signalizace stavu. Chránič je navržen pro maximální trvalé provozní napětí 60 V DC a je schopen zvládnout jmenovitý výbojový proud 12,5 kA. Ochranná úroveň napětí je ? 0,5 kV. Zařízení je určeno pro montáž na DIN lištu a je vhodné pro použití v oblastech s teplotami od -40 do 80 °C.

Klíčové vlastnosti

  • Modulární jednopólový přepěťový chránič pro stejnosměrné aplikace.
  • Šířka 1,5 modulu DIN lišty.
  • Plovoucí kontakt pro vzdálené signalizace stavu.
  • Maximální trvalé provozní napětí 60 V DC.
  • Jmenovitý výbojový proud 12,5 kA.
  • Ochranná úroveň napětí ? 0,5 kV.
Název parametru Hodnota
Jmenovitý svodový rázový proud (8/20) 12.5 kA
Jmenovité napětí DC 48 V
Maximální trvalé napětí DC 60 V
Napěťová ochranná hladina 0.5 kV
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 1.5 modular units
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
S komunikačním kontaktem Ano
Signalizace na přístroji Optické
Zkušební třída typ 2 Ano
Krytí (IP) IP20
Soustava DC Ano
Soustava IT Ne
Soustava TN Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Soustava jiná Ne
Počet vodičů (bez uzemnění) 1
Maximální nadproudová ochrana, paralelní připojení (pojistka) 35
Jmenovitý zkratový proud (Isccr) 25 kA
Integrovaná ochrana proti zkratu Ne
Integrovaná předřazená pojistka Ne
Bez unikajícího proudu Ne
