EAT CHRÁNIČ KOMBI MRB6-16/3N/B/01-A 120654

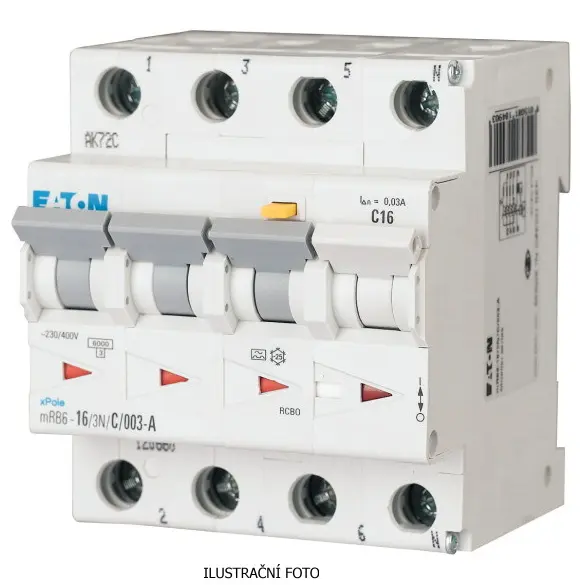

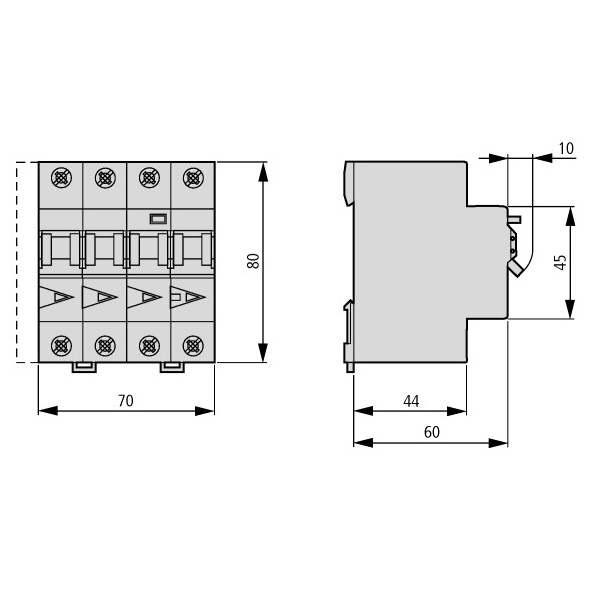

EA_sg14211_ilustr.jpg EA_1220DIM-102.jpg
Eaton 120654 RCD/MCB kombinovaný spínač, 16 A, 100 mA, B-LS-Char, 3+N pól, FI-Char: A Zobrazit více

Výrobce: EATON

Kód produktu: 81888054 Zkopírováno

Kód dodavatele: 120654 Zkopírováno

EAN: 4015081184842 Zkopírováno

Počet pólů (celkem): 4

Počet jištěných pólů: 4

Jmenovité napětí: 400 V

Jmenovité provozní napětí Ui: 500 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Eaton 120654 RCD/MCB kombinovaný spínač, 16 A, 100 mA, B-LS-Char, 3+N pól, FI-Char: A
Název parametru Hodnota
Počet pólů (celkem) 4
Počet jištěných pólů 4
Jmenovité napětí 400 V
Jmenovité provozní napětí Ui 500 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Jmenovitý proud 16 A
Jmenovitý svodový proud 0.1 A
Typ svodového proudu A
Třída omezení energie 3
Jmenovitá zkratová vypínací schopnost podle EN 61009 6 kA
Jmenovitá vypínací schopnost dle IEC 60947-2 0 kA
Jmenovitá zkratová vypínací schopnost Icn podle EN 61009-1 6 kA
Odolnost proti rázovému proudu 0.25 kA
Druh napětí AC
Kmitočet 50 Hz
Vypínací charakteristika B
Společně spínaný neutrální vodič Ano
S aretačním zařízením Ne
Kategorie přepětí 3
Stupeň znečištění 2
Teplota okolí během provozu -25 - 40 °C
Šířka v modulárních jednotkách 4
Montážní hloubka 70 mm
Provedení proti náhodnému sepnutí Ne
Krytí (IP) IP20
Připojitelný průřez jednodrátového vodiče 1 - 25 mm2
Připojitelný průřez vícedrátového vodiče 1 - 25 mm2
Vypínací charakteristika Bez zpoždění
Montáž pod omítku Ne
