EAT CHRÁNIČ PROUD FRCMM-125/4/01-A IN=125A 10KA IDN=0,1A, TYP A, 171175

EATON PROUDOVÝ CHRÁNIČ FRCMM-125/4/0,1-A 125A 4P 100mA TYP A (171175) Proudový chránič E... Zobrazit více

Výrobce: EATON

Kód produktu: 82693913 Zkopírováno

Kód dodavatele: 171175 Zkopírováno

EAN: 4015081676583 Zkopírováno

Počet pólů: 4

Jmenovité napětí: 415 V

Jmenovitý proud: 125 A

Jmenovitý svodový proud: 0.1 mA

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

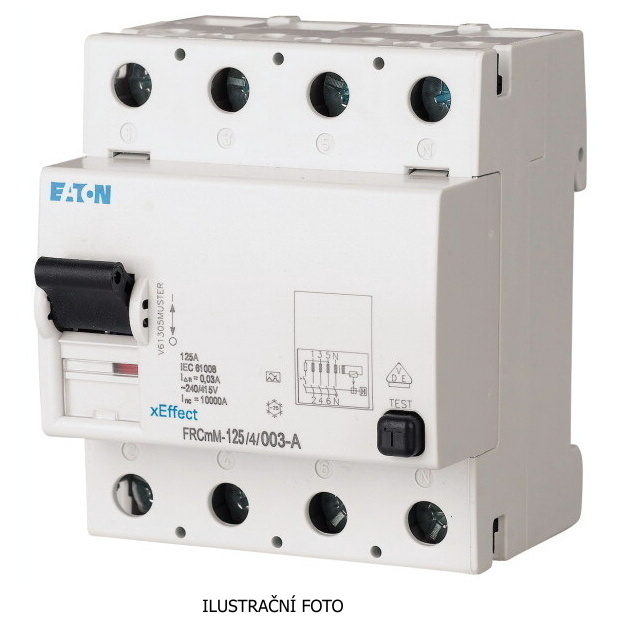

EATON PROUDOVÝ CHRÁNIČ FRCMM-125/4/0,1-A 125A 4P 100mA TYP A (171175)

Proudový chránič Eaton FRCmM-125 typu A z řady xEffect je čtyřpólové zařízení určené pro průmyslové a komerční aplikace s vyššími proudovými nároky. Nabízí jmenovitý proud 125 A, reziduální vybavovací proud 100 mA a vysokou odolnost vůči impulznímu přepětí 4 kV. Díky typu A spolehlivě detekuje střídavé i pulzující stejnosměrné reziduální proudy. Přístroj má kompaktní konstrukci o šířce 4 modulů, montáž na DIN lištu a ochranu IP20, což umožňuje snadnou instalaci do rozváděčů. Proudový chránič je navržen pro spolehlivou ochranu osob a zařízení před úrazem elektrickým proudem a požárem způsobeným poruchovými proudy.

Klíčové vlastnosti

  • Řada: Eaton Moeller xEffect
  • Typ: FRCmM-125/4/0,1-A
  • Počet pólů: 4
  • Jmenovitý proud: 125 A
  • Reziduální vybavovací proud: 100 mA
  • Typ citlivosti: A (na střídavé a pulzující DC proudy)
  • Vypínací schopnost: 10 kA s jištěním
  • Jmenovité napětí: 240/415 V AC
  • Izolační napětí: 440 V
  • Odolnost proti impulznímu napětí: 4 kV
  • Stupeň krytí: IP20 (IP40 při instalaci v rozváděči)
  • Montáž: na DIN lištu EN 50022
  • Šířka: 4 moduly
  • Provozní teplota: -25 °C až +60 °C
  • Životnost: 10 000 mechanických / 4 000 elektrických operací
  • Certifikace: IEC/EN 61008, RoHS conform
Název parametru Hodnota
Počet pólů 4
Jmenovité napětí 415 V
Jmenovitý proud 125 A
Jmenovitý svodový proud 0.1 mA
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Způsob montáže DIN lišta
Typ svodového proudu A
Selektivní typ Ne
Typ s krátkodobým zpožděním Ne
Vypínací schopnost Icw 10 kA
Odolnost proti rázovému proudu 0.25 kA
Kmitočet 50 Hz
Možnost vybavení doplňkovými zařízeními Ano
S aretačním zařízením Ano
Krytí (IP) IP20
Šířka v modulárních jednotkách 4
Montážní hloubka 70.5 mm
Stupeň znečištění 2
Druh napětí AC
Chráněno proti výbuchu Ne
RAL (podobné) 7035
Teplota okolí během provozu -25 - 60 °C
Připojitelný průřez vícedrátového vodiče 1.5 - 16 mm2
Připojitelný průřez jednodrátového vodiče 1.5 - 50 mm2
Všechny parametry
Název parametru Hodnota
Počet pólů 4
Jmenovité napětí 415 V
Jmenovitý proud 125 A
Jmenovitý svodový proud 0.1 mA
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Způsob montáže DIN lišta
Typ svodového proudu A
Selektivní typ Ne
Typ s krátkodobým zpožděním Ne
Vypínací schopnost Icw 10 kA
Odolnost proti rázovému proudu 0.25 kA
Kmitočet 50 Hz
Možnost vybavení doplňkovými zařízeními Ano
S aretačním zařízením Ano
Krytí (IP) IP20
Šířka v modulárních jednotkách 4
Montážní hloubka 70.5 mm
Stupeň znečištění 2
Druh napětí AC
Chráněno proti výbuchu Ne
RAL (podobné) 7035
Teplota okolí během provozu -25 - 60 °C
Připojitelný průřez vícedrátového vodiče 1.5 - 16 mm2
Připojitelný průřez jednodrátového vodiče 1.5 - 50 mm2
