EAT CHRÁNIČ PROUD FRCMM-16/2/003 170390

EATON PROUDOVÝ CHRÁNIČ FRCmM-16/2/003 TYP AC 16A 2P 30mA (170390) Proudový chránič Eaton... Zobrazit více

Výrobce: EATON

Kód produktu: 82697289 Zkopírováno

Kód dodavatele: 170390 Zkopírováno

EAN: 4015081668809 Zkopírováno

Počet pólů: 2

Jmenovité napětí: 240 V

Jmenovitý proud: 16 A

Jmenovitý svodový proud: 0.03 mA

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

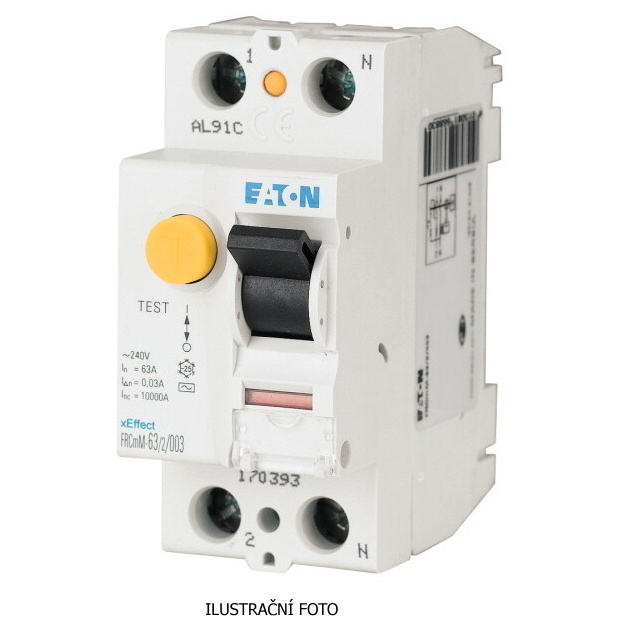

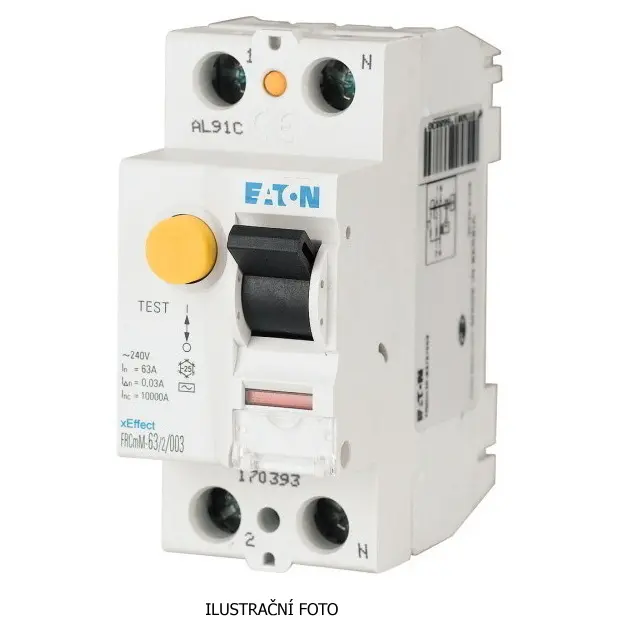

EATON PROUDOVÝ CHRÁNIČ FRCmM-16/2/003 TYP AC 16A 2P 30mA (170390)

Proudový chránič Eaton FRCmM-16/2/003 z řady Moeller xEffect je dvoupólové zařízení určené pro ochranu osob a zařízení před úrazem elektrickým proudem a požárem způsobeným poruchovými proudy. Nabízí jmenovitý proud 16 A, citlivost 30 mA a typ AC, který reaguje na střídavé reziduální proudy. Zařízení disponuje vypínací schopností 10 kA při použití záložní pojistky a je vhodné pro montáž na DIN lištu. Díky kompaktní konstrukci a vysoké spolehlivosti je ideální pro použití v domovních, komerčních i průmyslových instalacích.

Klíčové vlastnosti

  • Řada: Eaton Moeller xEffect
  • Typ: FRCmM-16/2/003
  • Počet pólů: 2
  • Jmenovitý proud: 16 A
  • Reziduální vybavovací proud: 30 mA
  • Typ citlivosti: AC (střídavé reziduální proudy)
  • Jmenovité napětí: 240 V AC
  • Jmenovité izolační napětí: 440 V
  • Vypínací schopnost: 10 kA (s pojistkou gG/gL 16 A)
  • Rázový proud: 250 A (8/20 µs)
  • Odolnost vůči impulznímu napětí: 4 kV
  • Stupeň krytí: IP20 (IP40 s vhodným krytem)
  • Montáž: na DIN lištu EN 60715
  • Šířka: 2 moduly (35 mm)
  • Provozní teplota: -25 °C až +55 °C
  • Mechanická životnost: 20 000 operací
  • Elektrická životnost: 4 000 operací
  • Utahovací moment svorek: 2-2,4 Nm
  • Průřez vodiče: 1,5-35 mm? (pevný), 16 mm? (vícedrátový, 2x)
  • Certifikace: IEC/EN 61008, EN45545-2, IEC 61373, RoHS conform
Název parametru Hodnota
Počet pólů 2
Jmenovité napětí 240 V
Jmenovitý proud 16 A
Jmenovitý svodový proud 0.03 mA
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Způsob montáže DIN lišta
Typ svodového proudu AC
Selektivní typ Ne
Typ s krátkodobým zpožděním Ne
Vypínací schopnost Icw 10 kA
Odolnost proti rázovému proudu 0.25 kA
Druh napětí AC
S aretačním zařízením Ano
Kmitočet 50 Hz
Možnost vybavení doplňkovými zařízeními Ano
Krytí (IP) IP20
Šířka v modulárních jednotkách 2
Montážní hloubka 70.5 mm
Stupeň znečištění 2
Chráněno proti výbuchu Ne
RAL (podobné) 7035
Teplota okolí během provozu -25 - 55 °C
Připojitelný průřez vícedrátového vodiče 1.5 - 16 mm2
Připojitelný průřez jednodrátového vodiče 1.5 - 35 mm2
