EAT CHRÁNIČ PROUD PF7-100/4/003-G/A 102934

Eaton PF7-100/4/003-G/A proudový chránič, 4pólový, 100 A, 30 mA, typ G/A Proudový chráni... Zobrazit více

Výrobce: EATON

Kód produktu: 81780221 Zkopírováno

Kód dodavatele: 102934 Zkopírováno

EAN: 4015081027798 Zkopírováno

Počet pólů: 4

Jmenovité napětí: 400 V

Jmenovitý proud: 100 A

Jmenovitý svodový proud: 0.03 mA

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

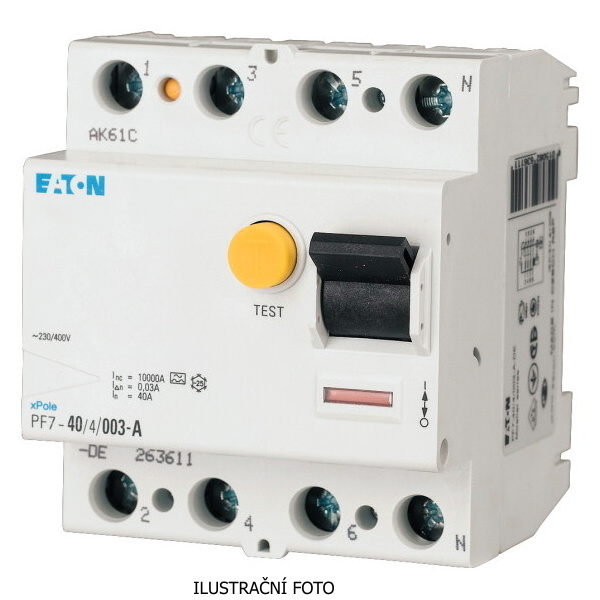

Eaton PF7-100/4/003-G/A proudový chránič, 4pólový, 100 A, 30 mA, typ G/A

Proudový chránič Eaton PF7-100/4/003-G/A z řady Moeller xPole je určen pro spolehlivou ochranu osob a zařízení před úrazem elektrickým proudem a požárem způsobeným poruchovými proudy. Nabízí čtyřpólové provedení s jmenovitým proudem 100 A a citlivostí 30 mA. Je vybaven krátkodobě zpožděným spouštěním typu G/A, které zvyšuje odolnost proti nežádoucímu vypnutí vlivem přechodných proudových rázů. Díky vysoké spolehlivosti, snadné instalaci na DIN lištu a krytí IP20 je ideální pro použití v domovních i komerčních instalacích. Produkt splňuje mezinárodní normy IEC/EN 61008 a RoHS.

Klíčové vlastnosti

  • Čtyřpólové provedení
  • Jmenovitý proud: 100 A
  • Citlivost: 30 mA
  • Typ spouště: G/A - krátkodobě zpožděná, odolná vůči rázovým proudům
  • Provozní napětí: 230/400 V AC, 50 Hz
  • Jmenovitá zkratová odolnost: 10 kA
  • Jmenovitá vypínací schopnost: 500 A
  • Rozsah průřezu připojovacích vodičů: 1,5-35 mm? (pevné vodiče), 1,5-16 mm? (laněné vodiče)
  • Montáž na DIN lištu dle IEC/EN 60715
  • Krytí: IP20 (IP40 při montáži do vhodného krytu)
  • Rozměry: 80 x 70 x 76 mm (v x š x h)
  • Hmotnost: 0,32 kg
  • Elektrická životnost: 4 000 cyklů
  • Mechanická životnost: 20 000 cyklů
  • Certifikace: IEC/EN 61008, ÖVE E 8601, RoHS
Název parametru Hodnota
Počet pólů 4
Jmenovité napětí 400 V
Jmenovitý proud 100 A
Jmenovitý svodový proud 0.03 mA
Typ svodového proudu A
Selektivní typ Ne
Vypínací schopnost Icw 10 kA
Odolnost proti rázovému proudu 3 kA
Kmitočet 50 Hz
Možnost vybavení doplňkovými zařízeními Ano
Krytí (IP) IP20
Šířka v modulárních jednotkách 4
Montážní hloubka 69.5 mm
Typ s krátkodobým zpožděním Ano
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Způsob montáže DIN lišta
S aretačním zařízením Ano
Teplota okolí během provozu -25 - 60 °C
Stupeň znečištění 2
Připojitelný průřez vícedrátového vodiče 1.5 - 16 mm2
Připojitelný průřez jednodrátového vodiče 1.5 - 35 mm2
Druh napětí AC
Chráněno proti výbuchu Ne
RAL (podobné) 7035
