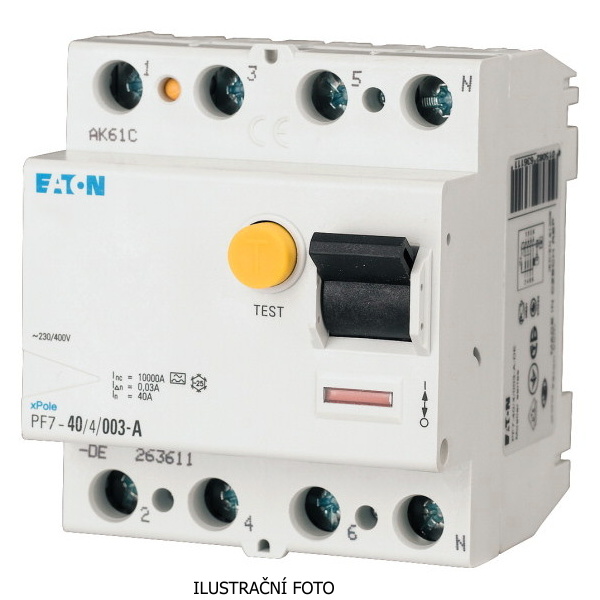

EAT CHRÁNIČ PROUD PF7-100/4/01-A, 102930

EATON PF7-100/4/01-A PROUDOVÝ CHRÁNIČ 4P 100A 0,1A TYP A 10kA 102930 Proudový chránič EA... Zobrazit více

Výrobce: EATON

Kód produktu: 82399735 Zkopírováno

Kód dodavatele: 102930 Zkopírováno

EAN: 4015081027750 Zkopírováno

Počet pólů: 4

Jmenovité napětí: 400 V

Jmenovitý proud: 100 A

Jmenovitý svodový proud: 0.1 mA

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
EATON PF7-100/4/01-A PROUDOVÝ CHRÁNIČ 4P 100A 0,1A TYP A 10kA 102930

Proudový chránič EATON PF7-100/4/01-A z řady Moeller xPole je čtyřpólové zařízení určené pro ochranu osob a zařízení proti úniku proudu. Nabízí jmenovitý proud 100 A, vybavovací proud 100 mA a typ A - citlivý na střídavé i pulzující stejnosměrné složky. Přístroj je částečně odolný vůči přepětí do 250 A a poskytuje vypínací schopnost 10 kA. Je vhodný pro domovní, komerční i průmyslové instalace s napětím 230/400 V AC a frekvencí 50 Hz. Díky kompaktním rozměrům a montáži na DIN lištu 35 mm je snadno integrovatelný do rozvaděčů a plně odpovídá požadavkům norem IEC/EN 61008. Přístroj má dlouhou mechanickou životnost až 20 000 cyklů.

Klíčové vlastnosti

  • Proudový chránič EATON Moeller xPole PF7, typ A
  • Čtyřpólové provedení (4P)
  • Jmenovitý proud 100 A, vybavovací proud 100 mA
  • Vypínací schopnost 10 kA
  • Částečně přepěťově odolný do 250 A
  • Jmenovité napětí 230/400 V AC, frekvence 50 Hz
  • Montáž na DIN lištu 35 mm (IEC/EN 60715)
  • Krytí IP20 (samostatně) / IP40 v rozvaděči
  • Mechanická životnost 20 000 cyklů, elektrická 4 000
  • Rozsah provozní teploty: -25 °C až +60 °C
  • Rozměry: 70 x 80 x 76 mm, hmotnost 0,32 kg
  • Certifikace: IEC/EN 61008, CE, RoHS
Název parametru Hodnota
Počet pólů 4
Jmenovité napětí 400 V
Jmenovitý proud 100 A
Jmenovitý svodový proud 0.1 mA
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Způsob montáže DIN lišta
Typ svodového proudu A
Selektivní typ Ne
Typ s krátkodobým zpožděním Ne
Vypínací schopnost Icw 10 kA
Odolnost proti rázovému proudu 0.25 kA
Kmitočet 50 Hz
Možnost vybavení doplňkovými zařízeními Ano
S aretačním zařízením Ano
Krytí (IP) IP20
Šířka v modulárních jednotkách 4
Montážní hloubka 69.5 mm
Teplota okolí během provozu -25 - 60 °C
Stupeň znečištění 2
Připojitelný průřez vícedrátového vodiče 1.5 - 16 mm2
Připojitelný průřez jednodrátového vodiče 1.5 - 35 mm2
Druh napětí AC
Chráněno proti výbuchu Ne
RAL (podobné) 7035
